哈威多路手动定向控制液压阀组

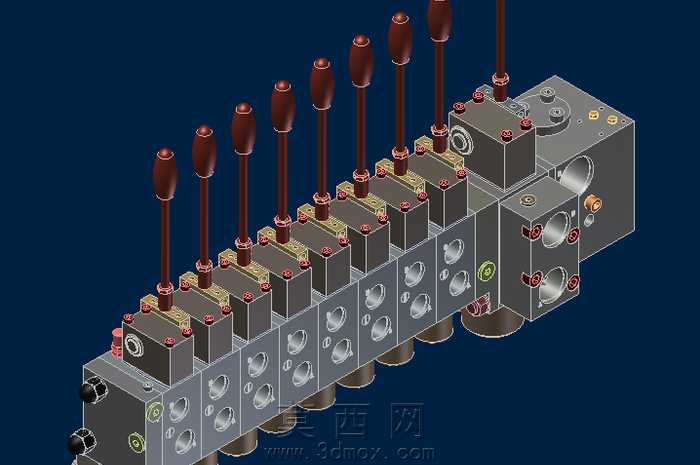

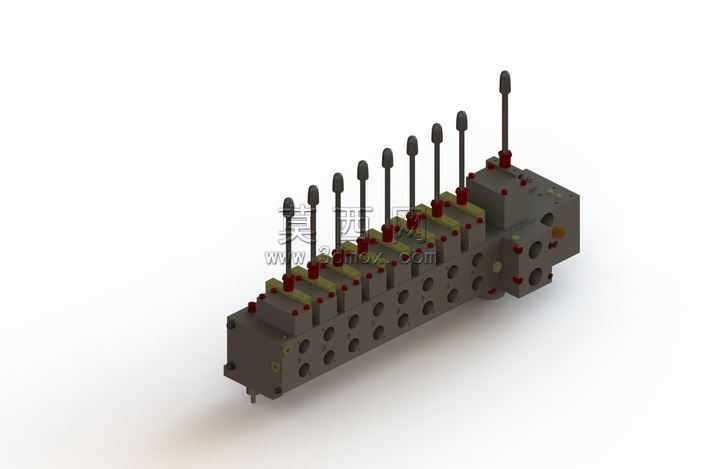

本模型为哈威型手动多路定向控制液压阀组，采用SolidWorks进行全参数化三维建模，建模过程严格遵循液压元件的实际尺寸比例与装配逻辑，完整还原了该类阀组的真实结构特征。模型整体采用模块化堆叠设计，共包含九联手动控制换向阀片与末端集成阀块，每联阀片均配置独立的手动操纵杆、定位弹簧座、密封端盖与内部流道结构，各阀片之间通过定位销与连接螺栓实现精准叠装，装配间隙完全符合液压元件的实际公差要求。建模阶段对阀块上的所有油口、安装孔、工艺孔均进行了精确绘制，包括进油口、工作油口、回油口的螺纹特征与密封槽结构，操纵杆的球头连接结构、复位弹簧的限位结构、阀芯的换向行程限位结构均做了细节还原，未对关键结构进行简化省略。材质渲染方面，阀块主体采用深灰色铸铁材质表现，还原了液压阀件铸造成型后的哑光金属质感，操纵杆采用黑色工程塑料与金属杆身的组合材质，密封端盖与调节部件采用黄铜色金属材质区分，弹簧部件采用弹簧钢的亮银色金属质感，不同材质的粗糙度、反光度参数均经过调试，渲染效果贴近真实工业元件的视觉表现。设计思路上，该阀组为片式多路换向阀，可通过增减阀片数量适配不同执行机构的控制需求，每联阀片可独立控制一路液压执行元件的换向动作，手动操纵机构具备弹簧复位与钢球定位两种可选结构，末端集成阀块可配置溢流阀、单向阀等辅助功能元件，模型完整保留了各部件的可编辑参数，可直接用于液压系统的原理演示、装配干涉检查与工程出图参考，所有零部件均添加了合理的装配约束，可实现操纵杆扳动的动作模拟，直观展示阀组的换向操作过程。
