冰箱制冷系统用EVRAT15电磁阀三维结构模型

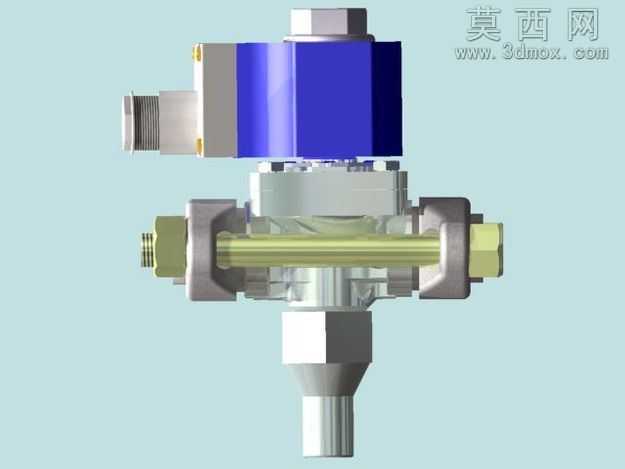

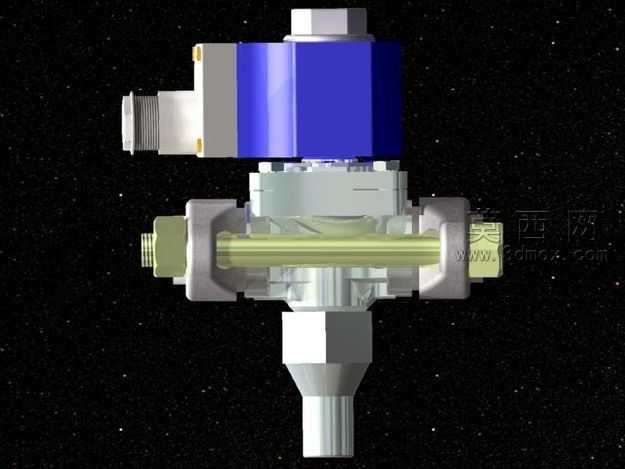

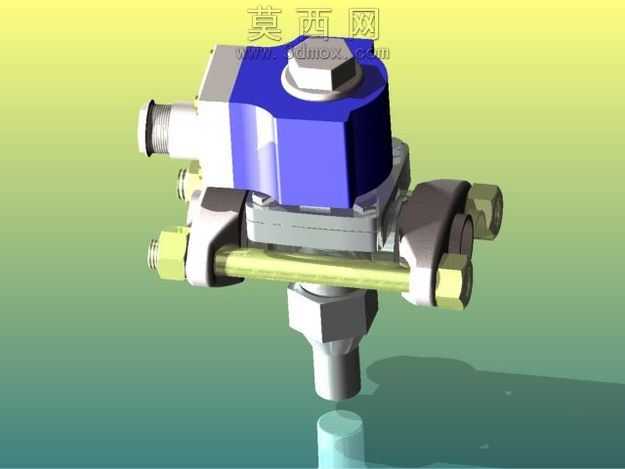

本模型为应用于冰箱制冷回路的EVRAT15型电磁阀三维建模成果，建模过程严格遵循实物测绘尺寸与工业阀件设计规范，在三维建模软件中完成全参数化结构搭建，完整还原了该款电磁阀的全部装配细节。模型整体分为上部电磁驱动单元、中部阀腔主体、下部管路连接段三个核心部分：上部电磁驱动模块还原了蓝色包覆的电磁线圈壳体、顶部接线锁紧螺母、侧方电气接插件的结构，建模时对线圈外壳的曲面弧度、接插件的螺纹段与接线端卡位结构做了精细化处理，赋予壳体哑光蓝色工程塑料材质、金属接线件亮面镀锌钢材材质，还原实物的材质质感差异。中部阀腔主体为锻压黄铜材质的核心通断结构，建模时还原了阀腔内部的阀芯活动腔、密封配合面的结构，外部的六角锁紧卡位、与上下模块的连接密封台阶都做了1:1比例还原，赋予黄铜金属材质并添加细微的锻压表面肌理，避免材质表现过于失真。下部及横向的管路连接段，还原了两端外螺纹接头、锁紧螺母、密封锥面的结构，横向贯穿的流体通道做了内部通孔的布尔运算处理，可清晰展示流体流经阀件的通路走向，下部的输出管路接头做了锥度收口的细节还原，匹配冰箱制冷管路的焊接装配需求。建模过程中采用自底向上的装配设计思路，先完成单个零件的参数化建模，再按照实际装配约束完成整体拼接，所有配合面都添加了贴合约束，可直接用于装配干涉检查、结构原理演示；渲染阶段采用柔和的工业产品展示光源，对金属部件添加适当的反射效果，对塑料线圈部件添加轻微的漫反射质感，既清晰展示各部分结构边界，又还原工业阀件的真实视觉效果。该模型完整呈现了制冷电磁阀的电磁驱动-阀腔通断-管路连接的全链路结构，可用于制冷系统原理演示、阀件结构教学、冰箱制冷回路装配模拟等场景，各零件可单独拆分编辑，方便后续做结构改型、工程图导出等拓展使用。
