带轮移动长轴类工件手动支撑工装架

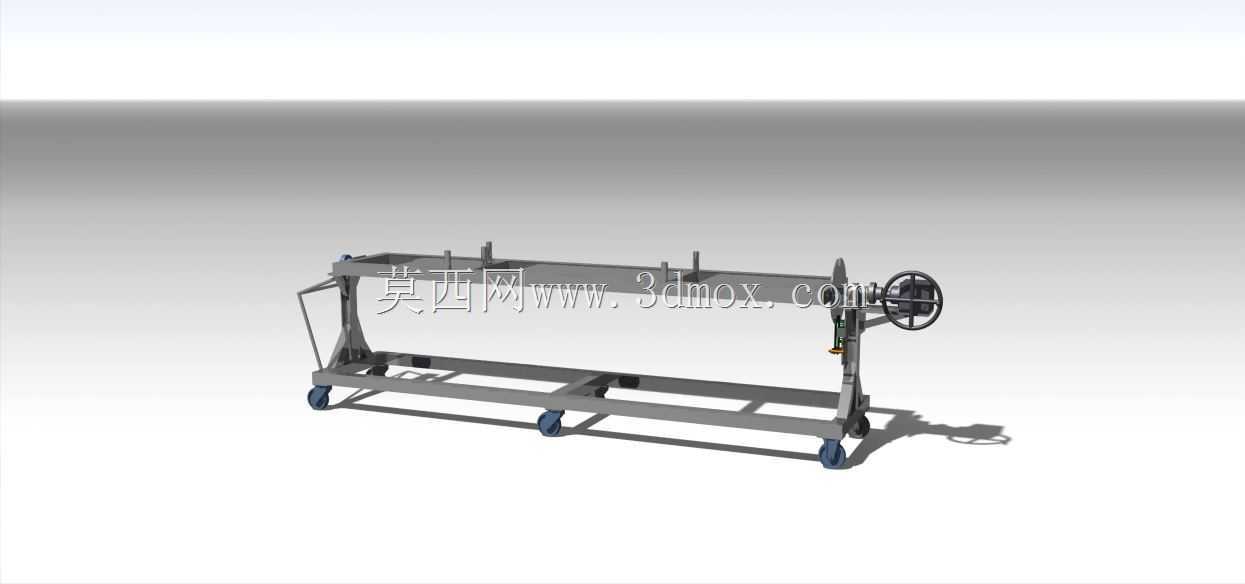

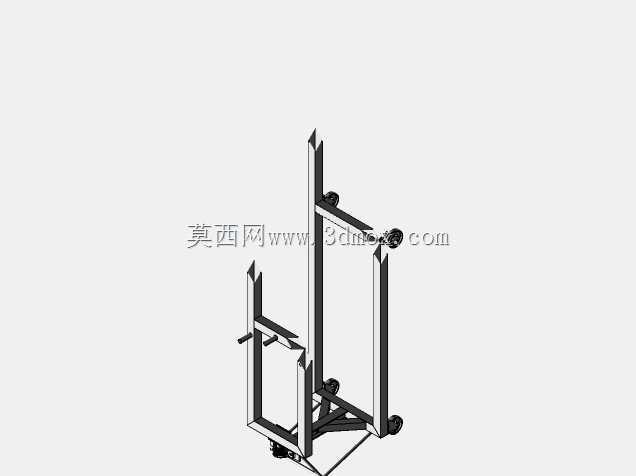

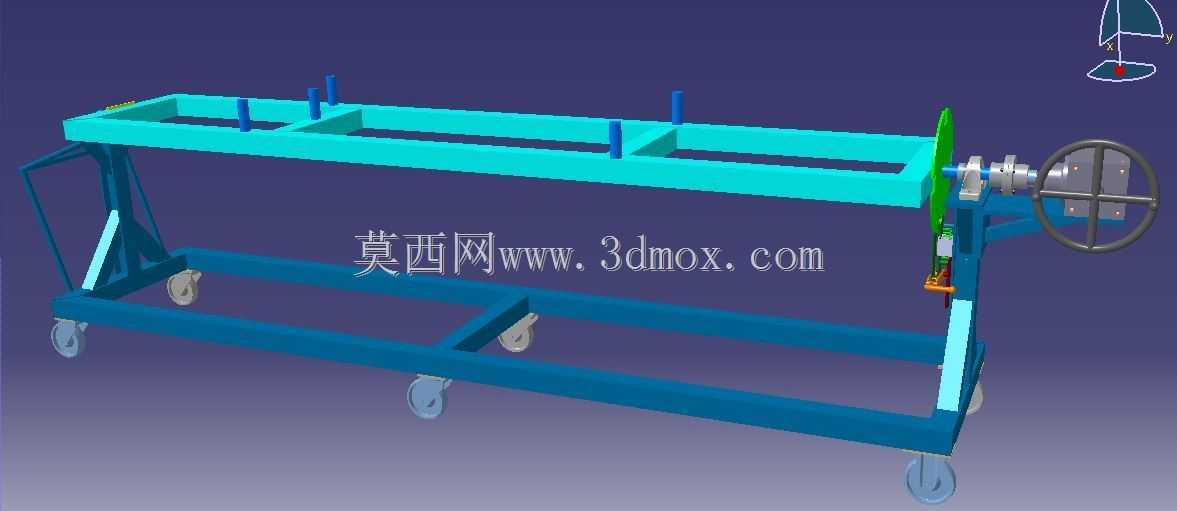

　　这款带轮移动的长条形支撑工装，主要面向车间内长轴类、长型材类工件的周转、临时支撑与手动对位装配场景，在机加工上下料、长杆件组焊、管材转运工位中适配性极强。整体采用框架式方管焊接结构作为主体承载基底，底部四角配置万向脚轮，其中两个脚轮带刹车锁定结构，可在工位间灵活推移，到位后踩下刹车即可实现整机固定，避免作业过程中出现滑移偏移。框架主体的上沿均匀布置多组可调式支撑座，支撑座可根据工件的实际长度、外径尺寸沿框架纵向滑槽调整固定位置，适配不同规格的长条形工件承托需求，支撑座接触面包覆软性耐磨垫层，防止工件表面在承托、转动过程中出现刮擦划伤。工装一端配置手轮调节机构，通过丝杠传动结构可带动端部定位挡块做横向位移，实现工件轴向位置的微调对位，

　　手轮旁配套设置锁紧手柄，对位完成后扳下手柄即可锁死调节位置，避免工件在后续作业中出现轴向窜动。从安装边界来看，整体框架长度适配常规6米以内长工件的承托需求，框架宽度控制在800毫米区间，可顺利通过车间标准宽度的安全通道与设备间过道，整机高度设置在900毫米，匹配多数机加工设备、焊接工装的工作台面高度，无需额外垫高即可实现工件与设备台面的平顺对接。设计过程中优先考虑了工位作业的实际操作逻辑，摒弃了复杂的动力驱动结构，全部调节动作采用手动操作，无需外接气源、电源即可独立使用，对车间零散工位、临时作业点的适配性远高于固定式支撑台。框架底部预留了叉车孔位，当需要跨车间转运较重工件时，可直接通过叉车将整台工装连同工件一同叉起转运，

　　无需额外吊装工件，降低长工件转运过程中的变形风险。支撑座的固定采用快拆式螺栓结构，更换不同形式的支撑头即可适配圆轴、方管、异形截面长工件的承托需求，无需对主体框架做任何改动，拓展了工装的适用范围。侧面设置的斜向加强筋，有效提升了框架整体的抗扭刚度，即使承托偏重的长轴类工件，框架也不会出现侧向弯曲变形，保障承托的稳定性。手轮的操作位置设置在工装端部的站立操作高度区间，操作人员无需弯腰或登高即可完成调节动作，符合人机工程学设计要求，降低长时间作业的操作疲劳度。脚轮采用聚氨酯材质，在车间环氧地坪、水泥地面上滚动时不会产生明显压痕与噪音，适配车间现场的5S管理要求。整体结构没有复杂的传动部件，日常维护仅需定期对丝杠、脚轮轴承加注润滑脂即可，维护成本极低，适合加工制造类车间作为通用辅助工装批量配置使用，可有效替代传统的固定式垫木、简易焊接支架，提升长工件作业的效率与安全性。
