滑动支撑座机械零件工程设计方案

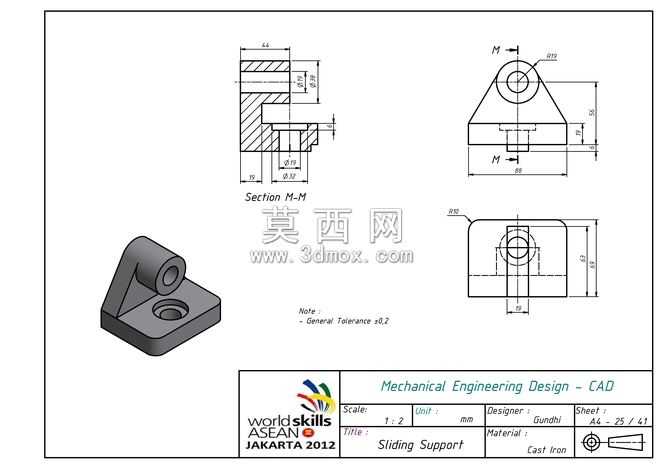

本作品为滑动支撑类机械零件的三维设计成果，整体建模过程严格遵循机械制图规范，以二维工程图的尺寸标注为核心依据完成全参数化三维构建。建模阶段首先梳理零件的结构组成，将其拆分为底部安装基座、中部倾斜支撑立板、上部带孔滑动配合筒三个核心结构模块，先绘制底部安装板的二维草图，精准定位安装沉孔的中心位置与孔径尺寸，通过拉伸特征生成基座实体，保证安装面的平面度符合装配要求。中部支撑立板采用带拔模斜度的拉伸特征构建，衔接底部基座与上部筒体的位置做圆角过渡处理，避免应力集中问题，同时严格控制立板的倾斜角度与工程图标注一致，保证整体结构的受力合理性。上部滑动配合筒体以同轴回转特征构建，精准保证内孔的圆柱度与同轴度公差，筒体与立板的衔接处做加强筋结构优化，提升零件整体的结构强度。建模完成后对零件进行材质赋予，选用铸铁材质参数，调整材质的粗糙度、金属质感与反光属性，渲染生成等轴测立体效果图，直观呈现零件的三维形态与结构细节。设计过程中严格遵循未注公差要求，所有线性尺寸公差控制在±0.1范围内，保证零件的加工可行性与装配适配性。结构设计上兼顾滑动配合的运动需求与安装固定的稳定性，底部沉孔用于螺栓锁紧固定，上部内孔用于与滑动轴件配合实现直线滑动支撑功能，整体结构紧凑无冗余设计，各特征之间的衔接过渡自然，既满足机械加工的工艺要求，也保证了零件使用过程中的结构可靠性，可直接用于机械传动系统中的滑动支撑部位装配使用，也可作为机械制图教学、技能竞赛训练的典型案例参考。
