22毫米滚花套筒扳手配件三维设计

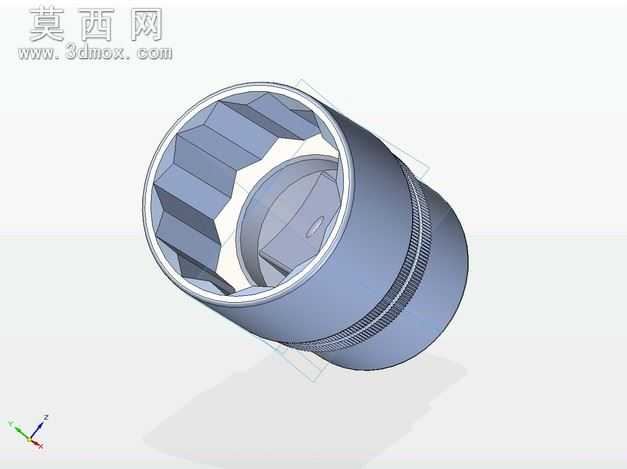

本作品为22毫米规格滚花套筒的三维建模设计，整体采用回转体基础结构进行参数化搭建，建模过程中首先通过草图绘制套筒的外轮廓与内孔截面，针对内孔的十二角啮合结构，采用多边形草图拉伸后与基体做布尔运算，保证内孔与对应规格螺栓、螺母的啮合精度，避免棱角处出现应力集中的建模缺陷。外表面的滚花纹理采用阵列特征实现，通过绘制单个滚花齿的截面轮廓，沿套筒外圆柱面做圆周方向的线性阵列，精准还原滚花的凹凸肌理，既保证外观的写实度，也还原了滚花结构增大手部摩擦力、方便徒手拧动的实用功能。建模过程中对套筒的壁厚做了均匀化处理，筒身从端口到内部承力段的壁厚过渡平滑，避免出现壁厚突变导致的结构强度薄弱点，内孔的承力台阶结构尺寸经过严谨校核，保证套接工件时的限位精度，端口处做了微小的倒角处理，既去除建模过程中的锐边，也还原实际加工中去毛刺的工艺特征。材质渲染阶段，为套筒主体赋予哑光金属钢材质，调整金属粗糙度参数模拟经过表面处理的工具钢质感，滚花部位的材质粗糙度略高于光滑筒身，突出纹理的触感差异，内孔啮合面的材质反光度稍高，体现机加工面的平整特性。渲染时采用柔和的工业产品布光方案，主光源从侧上方打亮筒身滚花区域，突出纹理的凹凸立体感，辅光源补亮内孔结构，清晰展示内部的十二角啮合形态，底部添加柔和的投影增强模型的空间真实感。设计过程中严格遵循手动套筒的通用尺寸规范，整体比例协调，各部位结构符合实际五金工具的生产加工逻辑，既可以作为手动工具设计的参考案例，也可用于工具类产品的展示、装配模拟场景使用，模型结构完整，无破面、重叠面等建模错误，各特征参数可编辑调整，方便后续根据需求修改尺寸规格。
