T-MOTOR火焰系列180A高压电子调速控制器

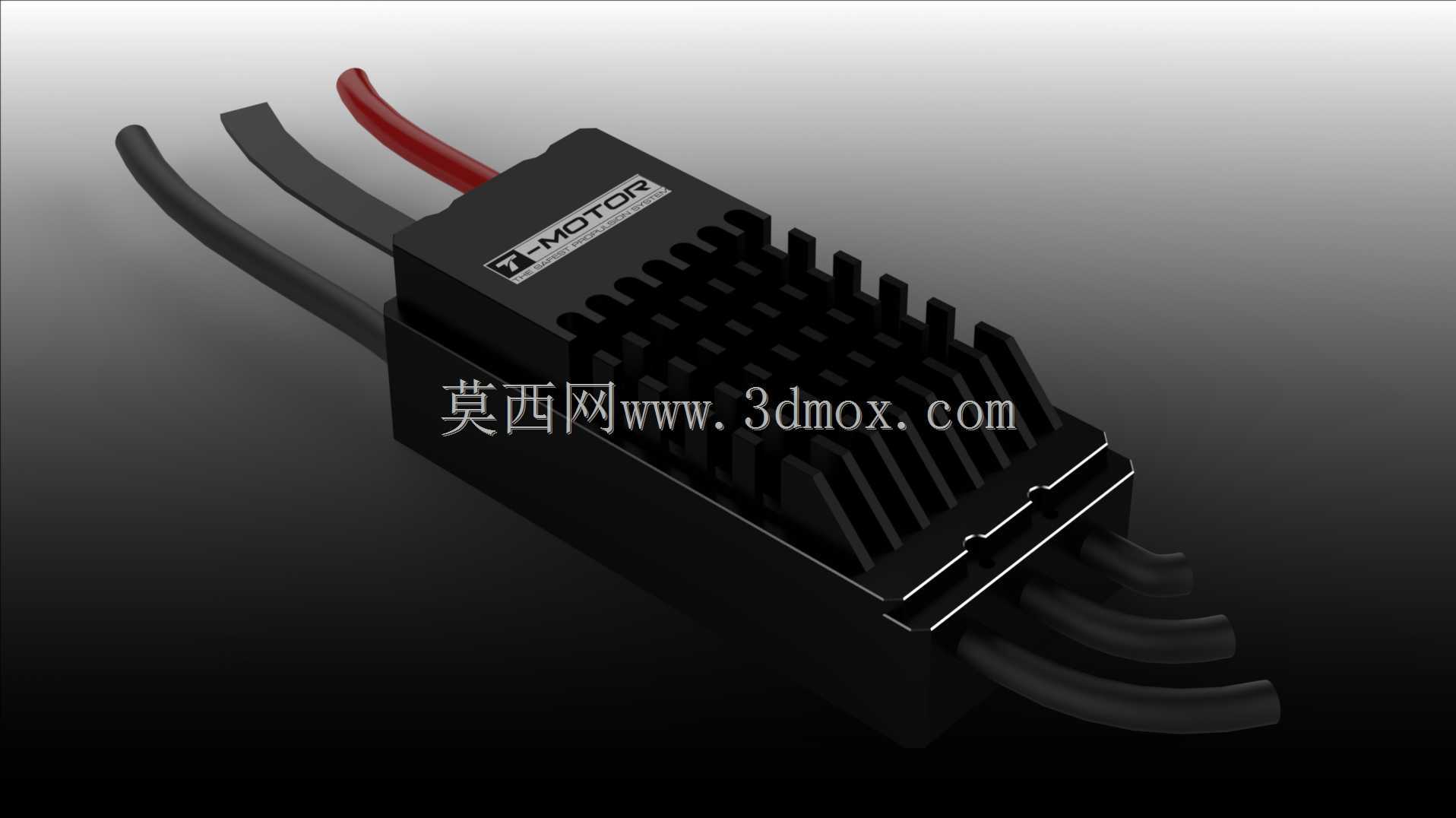

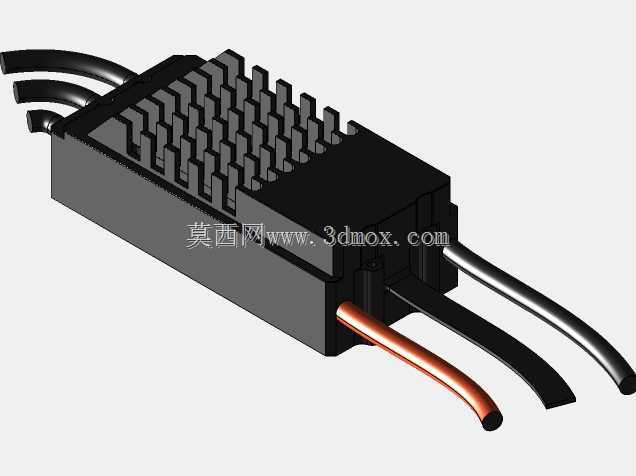

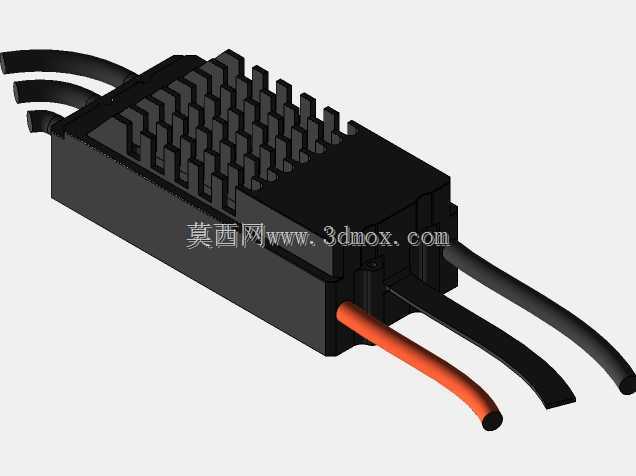

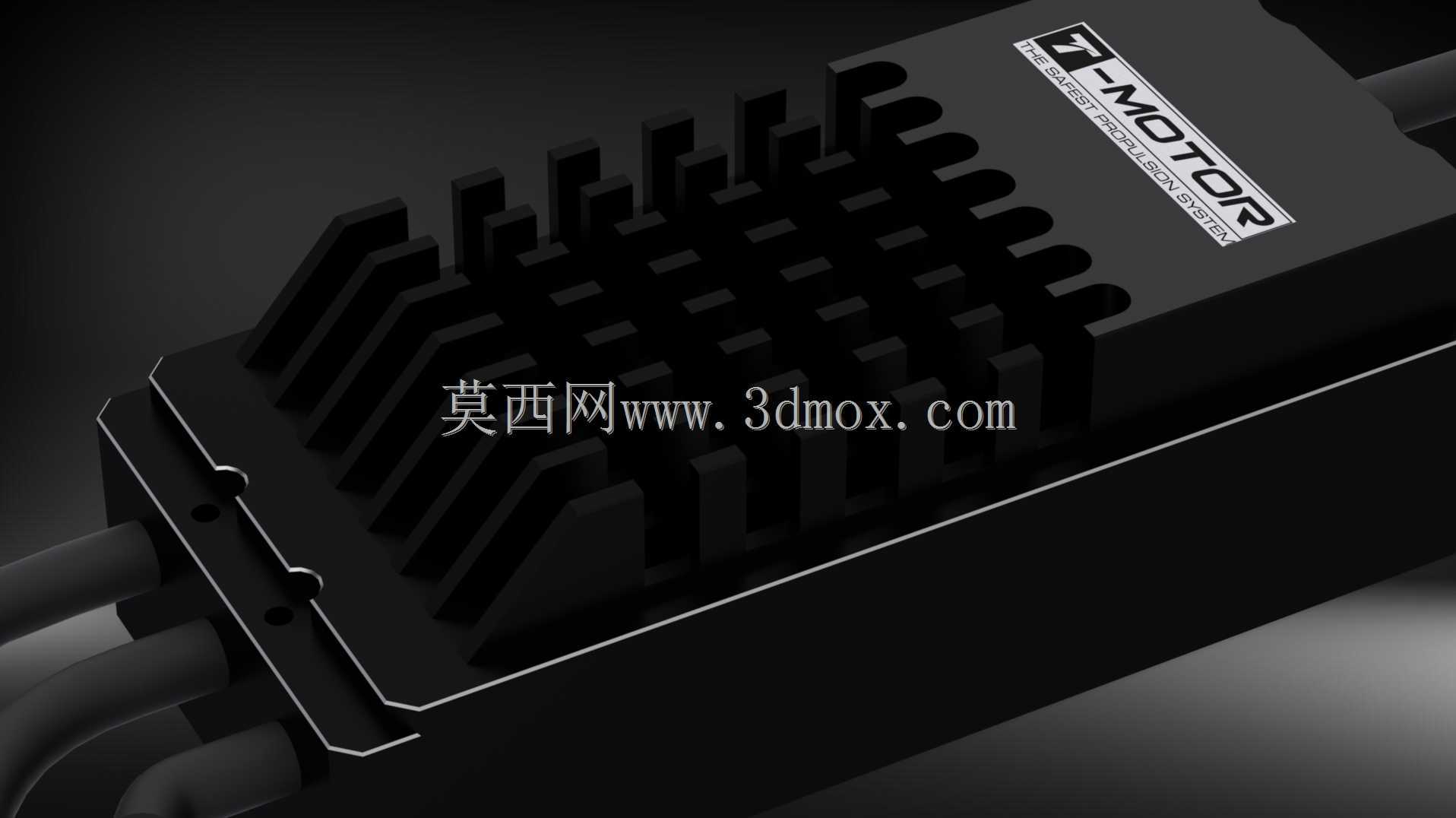

　　这款高压电子调速控制器主要面向大载重多旋翼无人机、工业级垂直起降飞行器的动力系统配套，在植保无人机、长航时测绘无人机、消防挂载无人机这类需要持续输出大电流的场景中，承担动力输出调节的核心作用，直接匹配高KV值无刷电机的驱动需求，能够在高电压输入工况下稳定完成电机转速的精准调控，避免动力输出波动导致的飞行姿态失稳。从结构设计来看，主体采用一体化散热鳍片外壳，鳍片的排布方向顺着飞行器飞行时的迎面气流走向设置，不需要额外加装散热风扇，就能在飞行过程中通过自然对流带走功率器件工作产生的热量，鳍片的厚度、间距都经过热仿真校核，既保证足够的散热面积，又不会因为鳍片过密增加过多飞行风阻，外壳采用高强度导热工程塑料一次注塑成型，

　　表面做了哑光导电处理，能够屏蔽功率电路工作时产生的电磁干扰，避免干扰飞控、GPS等机载敏感电子设备的正常工作。接线端采用侧出式布局，三根动力输出线与电源输入线分别布置在壳体两端，安装时可以顺着机臂的走线方向固定线缆，不需要大幅度弯折大平方动力线，减少线缆弯折带来的应力损伤，同时壳体上预留了两个对称的安装定位孔，孔位间距匹配主流工业级无人机机臂的标准安装座尺寸，安装时可以直接通过M3螺丝固定在机臂的碳管安装座上，不需要额外制作转接支架，安装边界的公差控制在±0.1mm范围内，能够保证安装后壳体与机臂贴合紧密，避免飞行过程中出现共振。内部电路布局上，功率MOS管采用贴壳安装设计，导热界面材料选用高导热系数的硅胶垫，

　　填充功率器件与外壳之间的微小间隙，降低热阻，控制电路与功率电路之间做了隔离处理，信号输入线采用屏蔽线设计，能够有效阻隔动力线路上的电流杂波对控制信号的干扰，支持的PWM信号频率范围覆盖主流飞控的输出信号频段，油门响应线性度经过调校，从怠速到满油门的输出过程没有突兀的动力跳变，在飞行器做姿态微调时能够输出细腻的动力变化，保证飞行姿态平稳。在过载保护设计上，电路内置了过流、过温、欠压多重保护逻辑，当出现电机堵转、负载突然增大导致电流超过阈值，或者壳体温度超过安全工作温度时，会自动限制输出功率，避免功率器件烧毁，同时不会直接切断动力输出，给操作人员留出足够的应急操作空间，避免飞行器直接坠机。这款电调的防水等级达到IP54，能够在小雨天气、

　　高湿度的植保作业环境下正常工作，外壳接缝处做了密封胶条处理，接线端采用防水接插件，避免田间作业时的农药水雾、灰尘进入壳体内部造成电路短路。从实际适配性来看，它能够兼容市面上绝大多数高压无刷电机，支持6-14S的锂电池输入电压，持续输出电流可达180A，短时峰值电流能够支撑220A的输出需求，完全满足大载重无人机满载起飞、大机动动作时的瞬时大电流需求，在进行整机动力匹配时，只需要根据电机的KV值、螺旋桨的尺寸搭配对应规格的锂电池，就可以完成动力系统的组装调试，不需要额外修改电调的安装结构，能够大幅缩短整机的研发装配周期。
