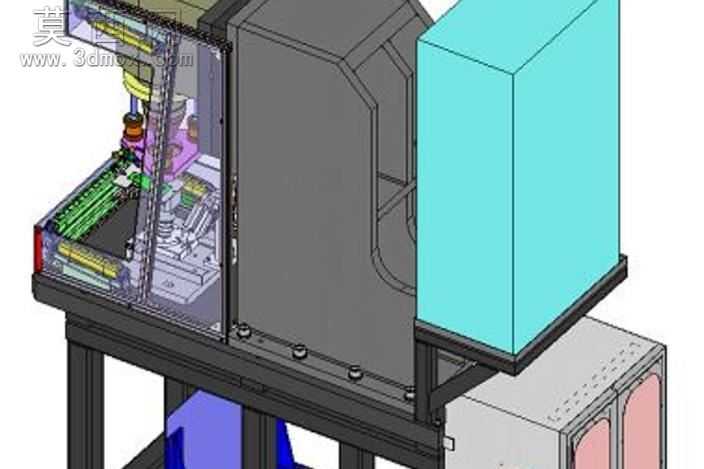

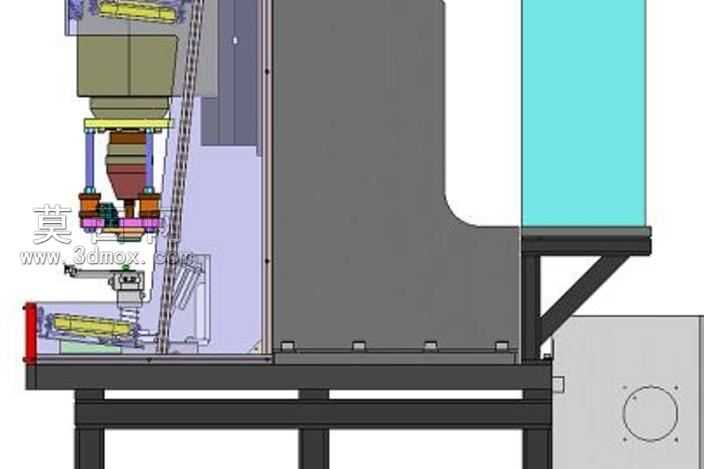

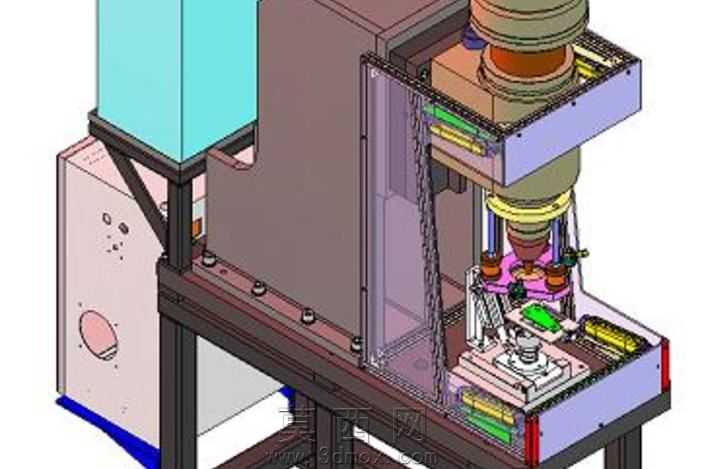

汽车轴类零件全自动铆接设备结构设计

本模型为面向汽车轴类零件加工场景的全自动铆接设备，采用三维参数化建模方式完成整机结构搭建，建模过程中严格遵循机械设计公差规范，对各功能模块的装配关系进行了完整约束，可直观呈现设备运行时的动作逻辑与空间干涉校验结果。设备主体采用立式框架布局，底部为加厚型钢焊接机架，表面做喷塑防锈材质处理，机架上方集成铆接执行单元、工件定位工装、自动送料模组与安全防护结构，各模块之间通过标准化紧固件连接，便于后期拆装维护。建模过程中对铆接头的进给导轨、压力输出主轴、工件定位夹具做了精细化结构还原，其中铆接主轴采用伺服驱动结构，可精准控制下压行程与铆接压力，适配不同规格轴类零件的铆合需求；工件定位工装设置有快换接口，可根据待加工零件的外形尺寸快速更换定位治具，缩短产线换型调试周期；自动送料模组采用直线导轨搭配气动推料结构，可自动完成待铆工件的上料、定位与成品下料动作，无需人工手动操作。设备外侧设置有透明亚克力防护门，既可以实时观察铆接作业状态，也能避免铆接过程中碎屑飞溅造成安全隐患，机架侧方集成电气控制箱体，内部预留PLC控制器、伺服驱动器与气动元件的安装空间，走线槽布局规整，符合工业设备电气布线规范。渲染阶段对不同部件赋予了对应材质属性，金属结构件采用哑光钢材材质，传动部件做了金属光泽处理，防护件采用半透明亚克力材质，气动管路采用不同颜色区分气路走向，整体渲染效果清晰区分各功能模块，可直观展现设备的结构组成与设计逻辑。该设备的设计思路围绕汽车轴类零件的高效精密铆接需求展开，通过自动化结构替代传统人工铆接作业，可有效提升铆接工序的加工一致性与生产效率，降低人工操作的劳动强度与安全风险，整机结构紧凑，可直接集成到汽车零部件自动化装配产线中使用。
