重力驱动螺旋循环滚球运动演示结构

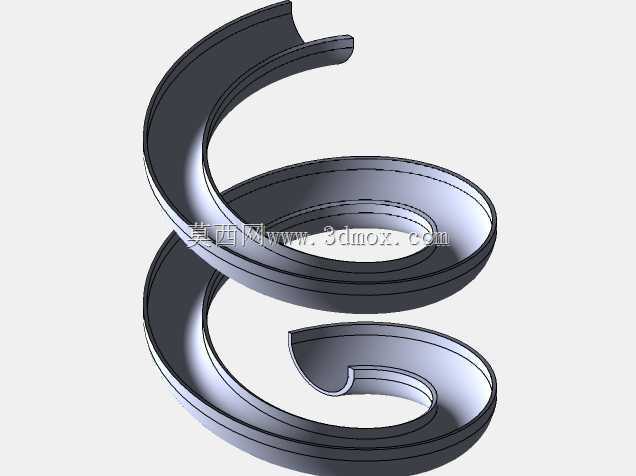

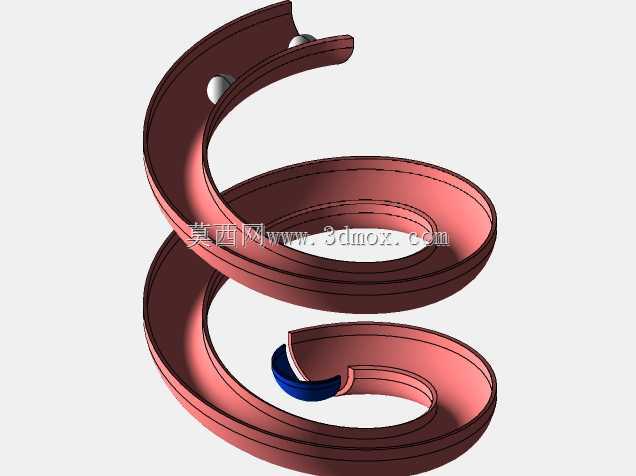

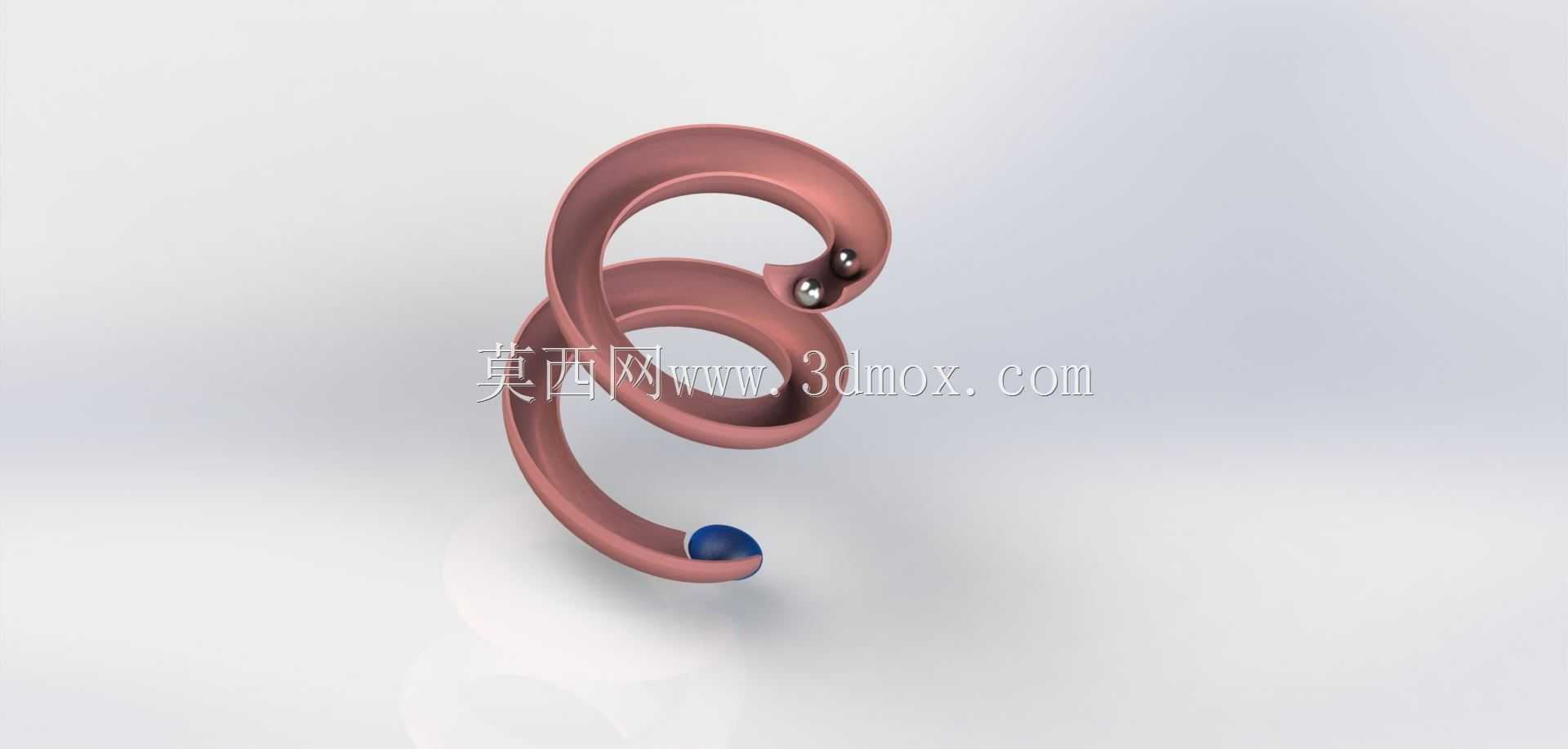

　　这套螺旋滚道结构核心围绕重力场下的刚体运动规律设计，整体采用连续变曲率螺旋曲面作为滚球的运行载体，轨道截面采用与滚球直径匹配的半开放圆弧槽型，槽宽略大于滚球直径0.2-0.5mm，既保证滚球运行过程中不会出现卡滞，也能避免间隙过大导致的运行轨迹偏移，槽壁表面粗糙度控制在Ra1.6以下，减少滚动过程中的摩擦阻力损耗，让重力势能向动能的转化效率维持在较高水平。从结构布局来看，螺旋轨道从高位起始端沿空间螺旋轨迹向下延伸，末端设置平滑过渡的衔接段，将滚球引导至回流路径，最终回到起始位置形成完整的运动循环，整个轨道的曲率变化经过反复校核，每一段螺旋的升角都经过计算，保证滚球在该段轨道上的重力分力足以克服滚动摩擦阻力持续下行，

　　同时不会因为升角过大导致滚球速度过快脱离轨道。在实际应用场景中，这类结构常被用作物理力学演示教具，放置在中小学科学实验室、高校工程力学展示区，直观展示重力势能、动能、摩擦损耗之间的转化关系，也可作为自动化输送线中微小球形工件的缓降输送结构，相比直落式输送，螺旋轨道可以在有限的垂直空间内拉长输送路径，控制工件下落速度，避免球形工件高速下落出现磕碰损伤。设计过程中首先确定滚球的直径与材质，不同材质的滚球滚动摩擦系数存在差异，金属滚球的摩擦系数更低，轨道升角可以设计得更小，塑料滚球摩擦系数稍高，需要适当增大螺旋升角保证顺利滚动；其次核算整体安装边界，垂直方向的高度决定了螺旋的总圈数，水平方向的投影直径决定了螺旋的曲率半径，

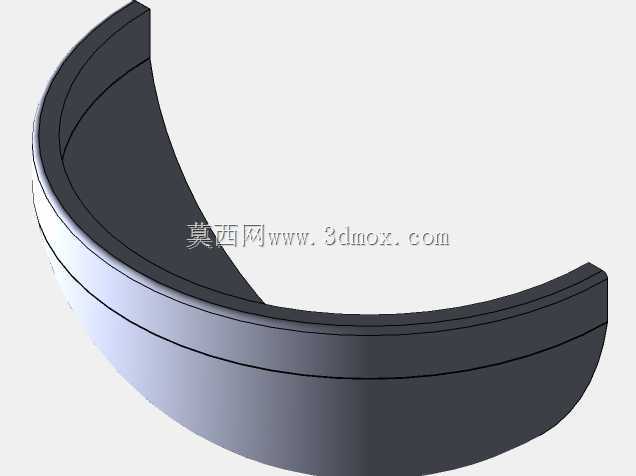

　　曲率半径过小会导致滚球运行时离心力过大挤压槽壁，增大摩擦阻力甚至出现卡停，因此曲率半径一般设置为滚球直径的8-12倍，保证滚球运行时的离心力处于合理区间。轨道的壁厚根据整体尺寸确定，小型演示结构的轨道壁厚取1.5-2mm即可满足结构强度要求，工业输送用的轨道壁厚需要根据输送工件的重量提升至3-5mm，同时在轨道外侧设置加强筋，避免长轨道出现形变影响运行精度。轨道末端的回流衔接段采用相切过渡设计，避免出现拐点导致滚球弹跳，衔接段的曲率与螺旋末端曲率保持连续，让滚球可以平滑进入回流路径，回流路径同样采用倾斜设计，依靠重力将滚球送回高位起始端，整个循环过程不需要额外动力输入，仅依靠重力即可维持持续运动，

　　也可根据需求在起始端加装小型拨轮结构，辅助滚球初始启动，避免因加工误差导致的启动卡滞。在建模过程中需要重点关注螺旋曲面的连续性，每一圈螺旋之间的衔接要保证G2连续，避免出现曲率突变点，槽道的扫掠路径要全程与螺旋中心线保持垂直，保证槽道截面的一致性，滚球与槽道的配合间隙要均匀，避免局部间隙过小出现摩擦卡滞。这类结构除了演示与输送用途外，也可作为创意摆件的核心结构，搭配透明外罩后放置在展厅、办公区域作为动态展示装置，依靠无动力持续运动的特性吸引注意力，结构整体没有复杂的传动部件，维护成本极低，仅需要定期清理槽道内的灰尘杂物即可保证长期稳定运行。安装时需要保证整体结构的垂直度，倾斜角度偏差不能超过1度，否则会导致滚球偏向槽道一侧，增大摩擦阻力甚至无法完成循环，底座需要设置调平结构，方便安装时调整水平度，保证轨道的螺旋中心线处于垂直状态，让滚球在各个方向的受力均匀。
