多铰接式平行连杆虚拟工作铰接结构

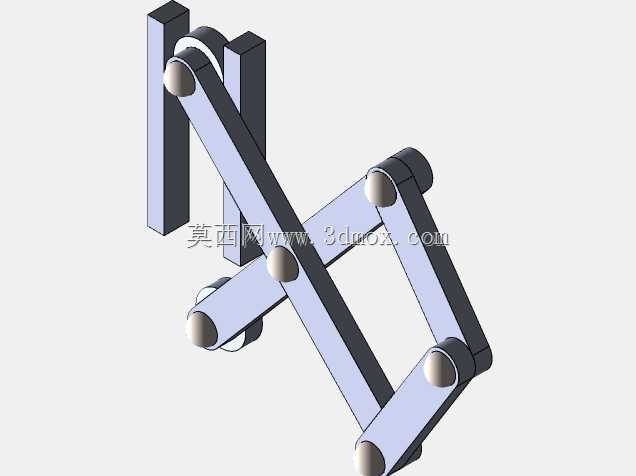

　　这套铰接连杆结构的设计初衷，是为轻载工位的往复平移动作提供稳定的运动约束，常见于检测工位的探头避让、小型工装的姿态切换、轻工产线上的工件移送等需要保持执行端始终平行于安装面的作业场景，相比单臂摆杆结构，它能避免执行端在摆动过程中出现角度偏转，省去额外的姿态校正环节，在对动作轨迹一致性要求较高的装配、检测工序中适配性极强。从结构组成来看，整套机构通过多组圆柱铰接副将长短不一的板状连杆串联，固定端采用双立柱铰接支座作为安装基准，两个铰接支点的间距与连杆组中部的铰接点间距严格匹配，形成两组平行四边形约束回路，确保末端的安装位在整个运动行程中始终保持初始角度，不会随摆臂的位置变化产生俯仰或侧倾。所有铰接位置均采用销轴加轴套的配合形式，

　　转动副的配合间隙控制在0.02mm以内，既保证连杆转动时无卡滞，也能避免间隙过大导致的末端位置抖动，满足检测类工位对重复定位精度的要求。设计过程中优先考虑了安装边界的适配性，固定端的两个立柱支座可直接通过螺栓固定在设备的安装立板上，支座的安装孔位采用长圆孔设计，允许在安装时微调两个支点的间距，抵消安装面的加工误差，降低对安装基面的精度要求。整套机构的运动行程可通过调整连杆的长度比例进行适配，当需要更大的水平移送距离时，可等比例放大外侧长连杆的尺寸，同时保持平行四边形的对边长度比例不变，即可在不改变运动轨迹特性的前提下调整作业范围，无需重新设计整套铰接回路。结构的受力传递路径经过优化，所有连杆在运动过程中主要承受拉压载荷，

　　几乎无额外的弯曲力矩作用在杆身，因此连杆可采用轻量化的铝合金板材加工，在保证结构刚性的前提下降低整体运动惯量，适配气缸、小型伺服舵机等小扭矩驱动元件的动力输出，减少驱动端的负载冗余。在实际应用中，这套结构可直接在末端安装检测传感器、吸盘夹具或者喷码头等执行元件，运动过程中执行元件的工作面始终正对作业对象，无需额外增加导向轴、直线导轨等导向构件就能实现稳定的平移动作，相比直线导轨式的平移结构，它的结构更紧凑，安装时不需要预留长距离的导轨安装空间，在设备内部空间局促的工位上优势明显。铰接副的位置设计预留了润滑脂加注空间，销轴端部设计有防尘挡圈的安装槽，可适配多粉尘、少量切削液飞溅的车间作业环境，减少日常维护的频次。

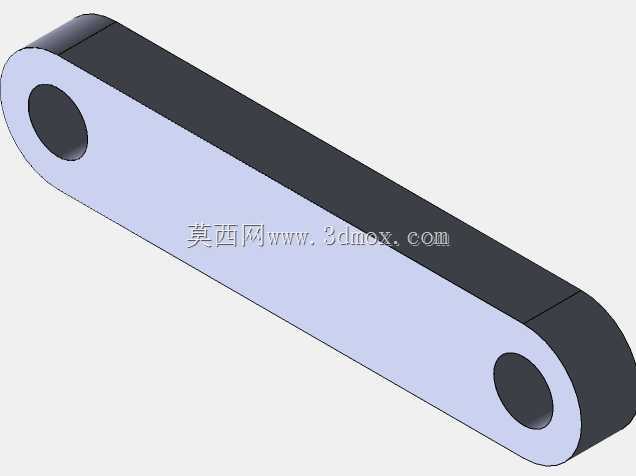

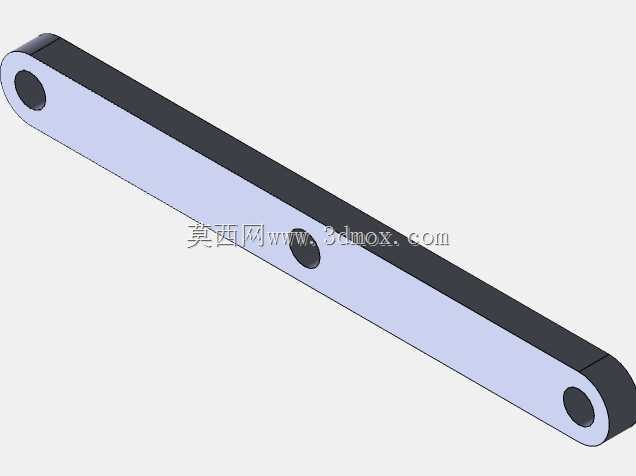

　　整套机构的运动死点位置经过校核，在常用的0到75度摆动行程范围内无传动自锁问题，驱动元件安装在固定端的铰接轴处即可直接驱动主动摆杆，不需要额外设计传动放大结构，整体装配流程简单，所有连杆均为平板式构件，加工时仅需要进行铣削、钻孔两道常规工序，加工成本低，互换性强，后期维护时单独更换磨损的销轴或连杆即可快速恢复精度，不需要整套结构报废替换。针对不同的负载场景，可通过调整连杆的板材厚度来改变整体承载能力，当末端负载超过5kg时，仅需要将连杆材质更换为45号钢并增加铰接销轴的直径，即可提升整体结构的刚性，不需要改动整体的铰接点位布局，设计复用性极强。
