适配Pixhawk飞控的C-RTK高精度GPS定位模块

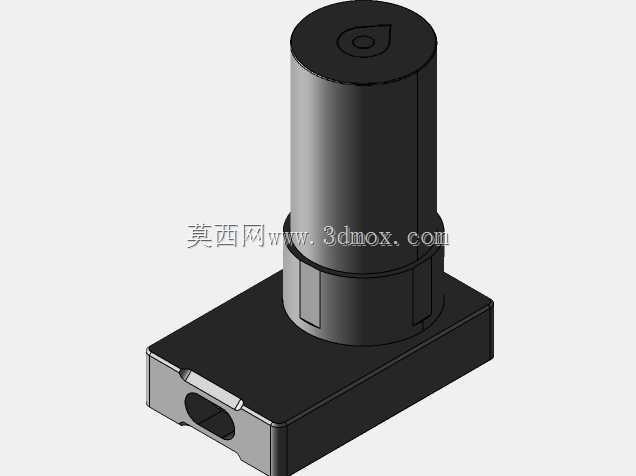

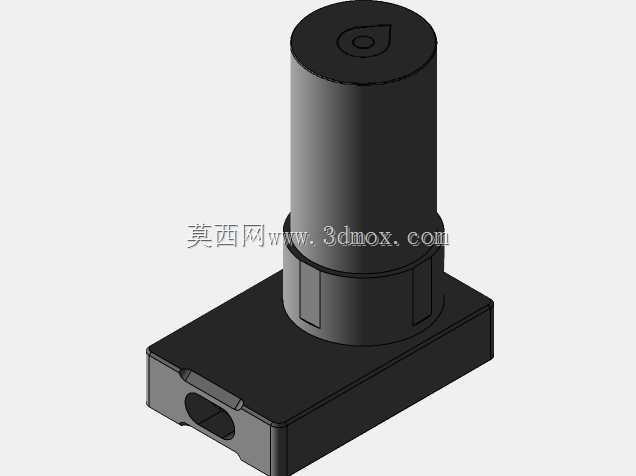

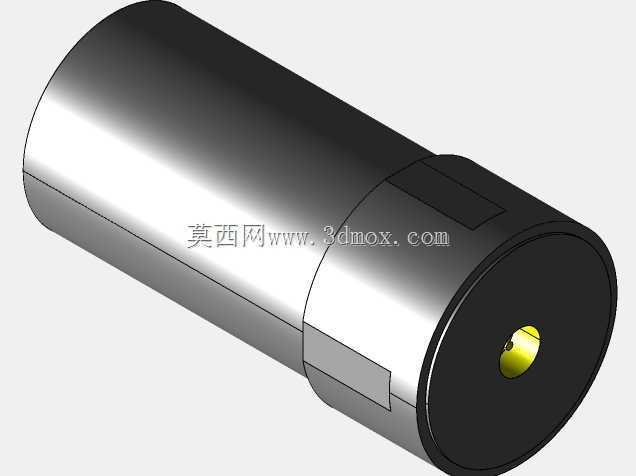

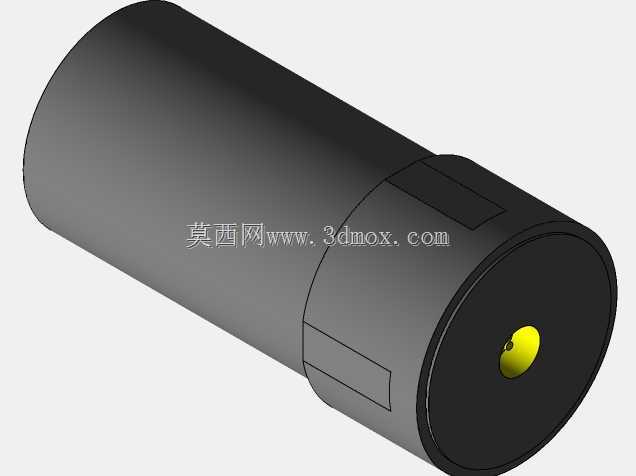

　　在无人机航测、精准农业变量作业、植保作业仿地飞行、电力线路巡检这类对定位精度有严苛要求的作业场景中，普通单点GPS的米级定位误差完全无法满足作业需求，厘米级实时动态定位模块是这类作业场景的核心标配部件。这套适配Pixhawk系列飞控的C-RTK定位模块，在结构设计阶段就充分考虑了机载端的安装限制与使用环境特性，整体采用一体化圆柱集成结构，将GNSS定位板卡、M8P高精度定位单元、罗盘磁传感器全部整合在单一本体内部，整机外形尺寸控制在53mm×32mm的紧凑范围内，相比传统分体式RTK定位组件，大幅缩减了机载端的安装占用空间，不需要在机架上分散布置多个传感单元，既降低了布线复杂度，也减少了多部件安装带来的振动松动隐患。

　　模块外壳采用CNC成型的航空铝合金材质加工，一方面金属壳体可以形成连续的电磁屏蔽层，有效阻隔机载电调、动力电源、图传数传设备产生的电磁干扰对卫星信号接收、磁罗盘采样的影响，避免出现定位漂移、罗盘指向偏差导致的飞控姿态解算错误；另一方面铝合金材质的结构强度远高于塑料壳体，在作业过程中遇到轻微磕碰、林间穿行剐蹭、起降阶段的地面冲击时，不会出现壳体开裂、内部板卡移位的问题，同时金属壳体的导热性能更好，能够将内部定位板卡长时间工作产生的热量快速导出，在夏季户外高温环境、长时间连续作业的工况下，不会因为内部积温过高导致板卡工作异常、定位失锁。模块的接口端采用C型接口冗余设计，机载端与地面基准站端采用同规格的接插件定义，

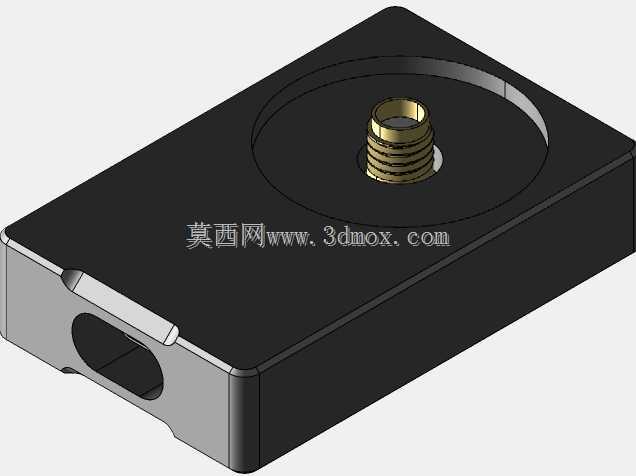

　　现场作业时不需要特意区分两端专用连接线，只需要匹配对应定义的数据线缆即可完成插接，双端切换操作便捷，能够有效降低外场作业的接线错误率，减少起飞前的准备时间。整套RTK定位系统采用机载移动端加地面基准站端的双模块搭配架构，通过差分算法解算实现厘米级的定位精度，完全可以满足航测作业的像控点精度要求、农业作业的航线重叠度控制要求、高精度起降的定点归航需求。在结构安装边界设计上，圆柱型的本体结构适配市面上绝大多数无人机机架的顶部安装座规格，安装时只需要保证模块本体上方无金属、碳纤维等信号遮挡物，远离大电流动力线缆即可，不需要额外设计定制化的安装转接件，模块底部预留的标准安装孔位可以直接匹配常见的减震安装座，

　　能够过滤机架飞行过程中产生的高频振动，避免振动传递到内部传感单元影响采样精度。在实际作业场景中，这套模块的集成化设计还能降低整机的起飞重量，相比分体式组件减少了额外的安装支架、连接线缆的重量占比，对于小型多旋翼无人机来说，重量的降低能够直接提升有效载荷能力与续航时间。模块端面的信号指示灯采用内嵌式设计，不会突出壳体表面造成剐蹭，外场作业时可以直观通过指示灯状态判断搜星情况、差分锁定状态，不需要连接地面站即可快速确认模块工作状态，提升外场作业的排查效率。在结构细节处理上，壳体的拼接缝隙采用错位止口设计，能够阻挡户外作业时的雨水、扬尘进入壳体内部，满足小雨天气、多尘环境下的作业防护需求，接口位置做了加高的挡边设计，插接数据线后线缆接头处不会因为飞行中的气流扰动出现松脱，也能避免雨水顺着线缆缝隙渗入接口内部造成短路故障。
