带轮传动双工位同步成型作业设备结构

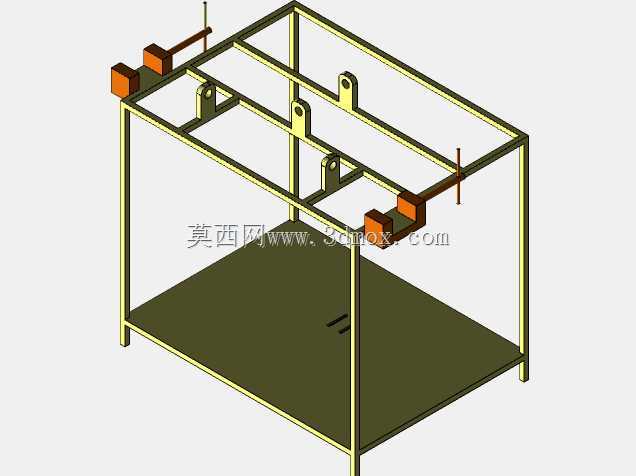

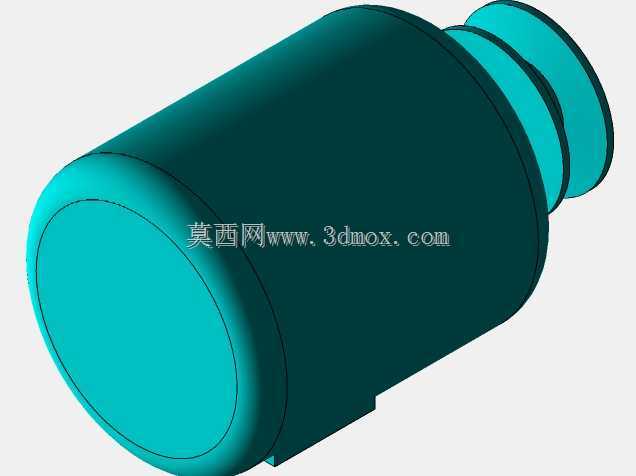

　　这套双工位同步成型作业结构，主要面向小型五金件、塑胶薄件的端面压合成型工序，常见于电子接插件、小型五金端子的批量加工产线，可同时完成两个工位的同步压合动作，相比单工位成型结构，能将单批次加工的上下料等待时间压缩近四成，适配节拍在15-20次/分钟的连续作业场景。从结构布局来看，整套设备采用方管焊接机架作为承载基体，底部预留了整块安装平板，可直接通过膨胀螺栓固定在车间硬化地面，机架整体的长宽高边界控制在1200mm800mm900mm范围内，两侧操作工位的操作面高度设置为750mm，符合人工上下料的人机工程尺寸，不需要额外增设脚踏台即可完成工件取放。动力输入端布置在机架下层平板居中位置，采用卧式安装的驱动单元，

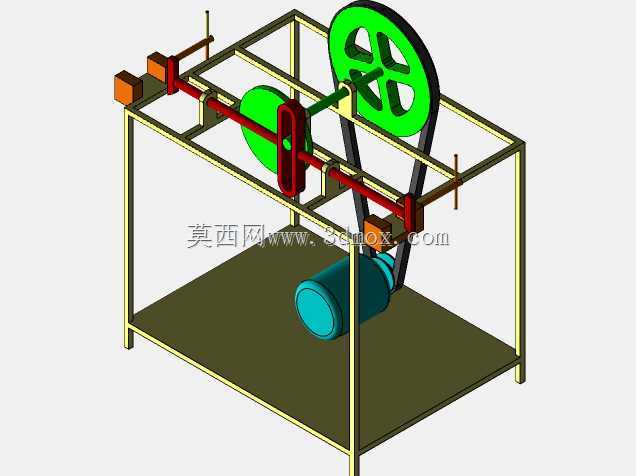

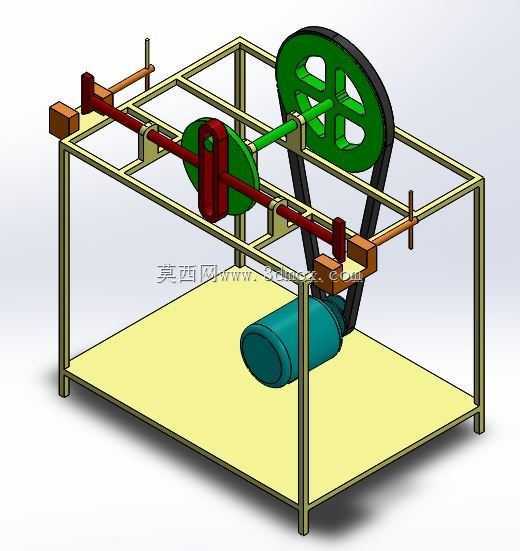

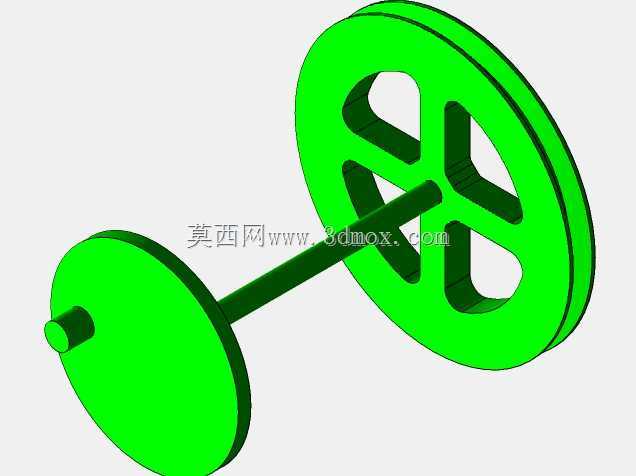

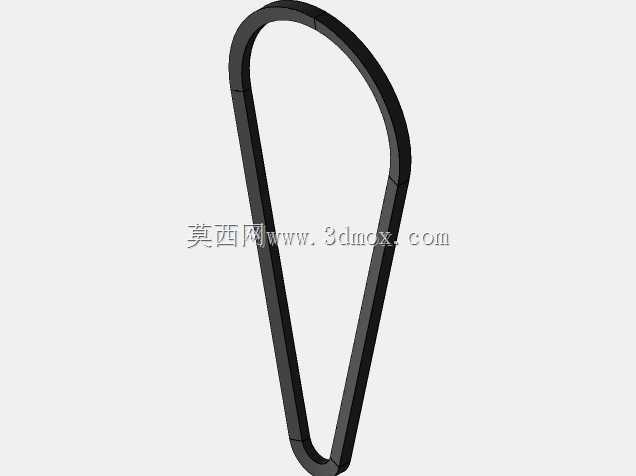

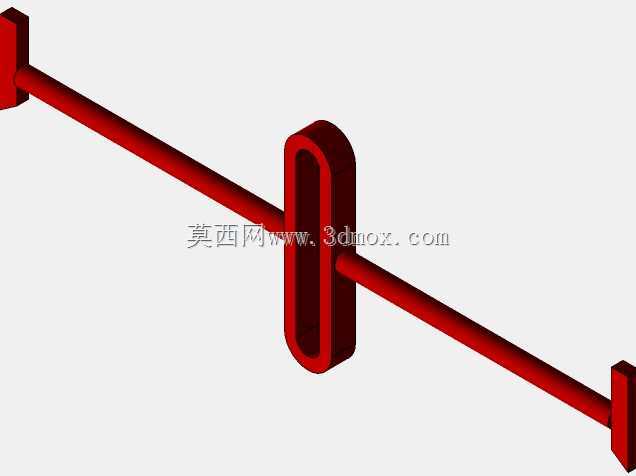

　　通过V带将动力传递至上层的大直径带轮，带轮的传动比设置为3:1，可将输入端的高转速降低至作业端需要的低转速大扭矩输出区间，带轮外侧预留了防护罩安装位，实际投产时可加装薄钢板折弯防护罩，避免传动带松脱甩出造成安全隐患。上层的传动主轴沿机架宽度方向布置，主轴通过两个带座轴承固定在机架上层的横梁上，主轴上对称布置了两组曲柄滑块组件，每组曲柄对应一个端部的成型压头，当主轴随大带轮转动时，两组曲柄会同步带动滑块沿水平导杆做往复直线运动，两个压头的动作相位完全一致，可同时对两侧工位定位夹具上的工件施加成型压力，压头的行程可通过调整曲柄上的偏心距进行调节，调节范围在0-50mm之间，可适配不同厚度工件的压合深度需求。

　　导杆采用两根平行的冷拉圆钢制作，表面做了硬铬镀层处理，降低滑块往复运动的摩擦阻力，滑块与导杆配合的位置镶嵌了铜质无油衬套，长时间运行不需要频繁加注润滑脂，减少日常维护的工作量。两侧的工位定位块采用可更换设计，通过螺栓固定在机架端部的安装座上，针对不同外形的加工工件，只需要更换对应仿形轮廓的定位块即可完成换型，换型过程不需要拆卸核心传动部件，单次换型时间可控制在15分钟以内。设计过程中对整套传动结构做了运动干涉校验，确认曲柄在整周转动过程中，不会与机架横梁、带轮、护罩等周边部件发生碰撞，滑块运动到前后止点时，压头与定位块的同轴度公差控制在0.1mm以内，避免压合过程中出现偏载导致的工件成型不良。机架的方管连接处全部采用满焊工艺，

　　焊接后做了去应力退火处理，避免长时间承受往复冲击载荷出现焊接部位开裂的问题，底部安装平板上预留了T型槽，可根据实际需求加装工件自动送料的导轨组件，拓展为半自动或全自动成型作业单元，不需要对原有主体结构做大规模改动。整套结构的受力点主要集中在主轴轴承座位置和端部压头的承载位置，设计时对这两个部位的横梁做了加厚处理，采用4mm壁厚的方管替代常规2mm壁厚的管材，压合作业时的机架整体变形量控制在0.05mm以内，可保证成型压力的稳定输出，不会因为机架颤振导致工件成型面出现压痕、错位等缺陷。传动带的张紧结构采用滑轨式调节设计，驱动单元的安装底座通过长圆孔固定在下层平板上，调整皮带张紧度时只需要松开固定螺栓，移动驱动单元位置即可完成张紧，不需要额外拆卸带轮或其他传动部件，日常维护操作十分便捷。
