叉形铰接连接头结构设计

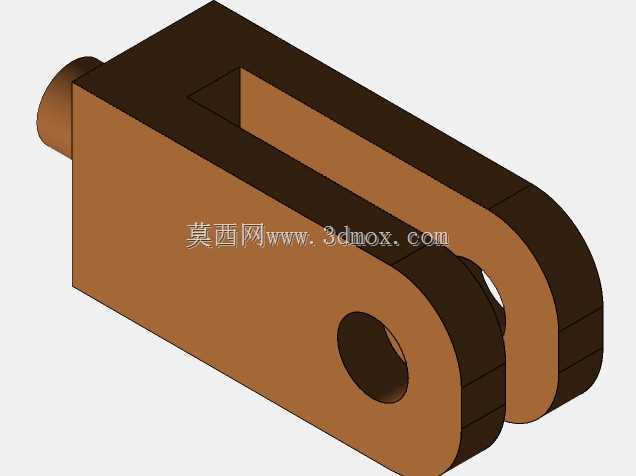

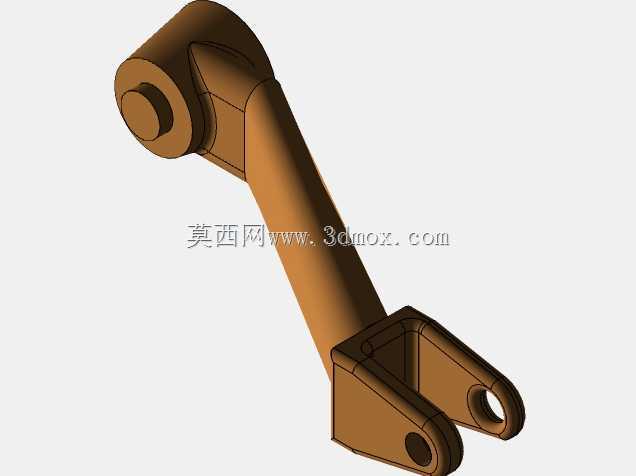

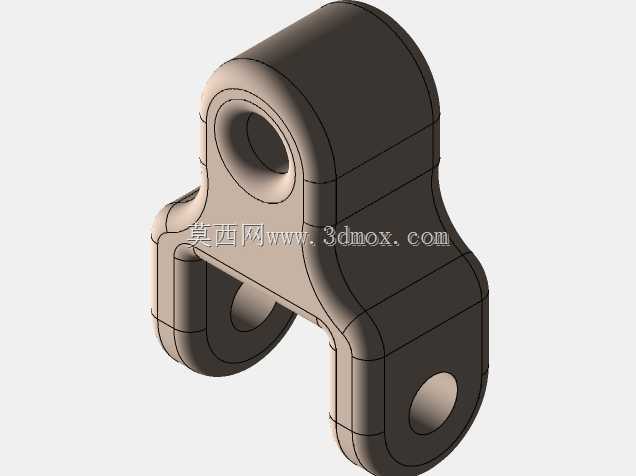

　　在各类连杆传动、铰接支撑的机械结构场景中，这类叉形铰接连接头是承担载荷传递、实现相对转动的核心基础零件，广泛应用于工程机械的拉杆机构、自动化设备的摆臂连接、输送线的张紧调节组件、农用机械的传动连杆等场景，是实现两个构件之间铰接联动、同时传递轴向拉压载荷的关键连接件。从结构功能来看，该零件主体为长条形块状结构，一端为封闭的圆柱凸台，用于和配套杆件实现同轴插接固定，可通过过盈配合、焊接或者螺纹锁紧的方式与对应杆件形成刚性连接，保证力传递过程中不会出现松脱；另一端为对称的双叉耳结构，叉耳上加工有同轴的销轴安装孔，用于穿装销轴与被连接件形成铰接副，允许被连接件绕销轴轴线在一定角度范围内转动，补偿安装过程中的位置偏差，

　　同时抵消设备运行过程中产生的附加弯矩，避免连接部位出现应力集中导致的断裂失效。设计这类零件时，首先要根据实际工况的额定拉压载荷计算主体截面的承载面积，叉耳部分的厚度、销轴孔的直径需要结合销轴的抗剪强度做匹配校核，保证销轴与孔的接触应力在材料许用范围内，避免长期交变载荷下出现孔壁压溃、叉耳张开变形的问题。主体部分的U型开槽结构，一方面是为了给被连接件的铰接端留出转动避让空间，避免转动过程中出现结构干涉，另一方面也能在保证整体结构强度的前提下降低零件自重，减少运动过程中的惯性载荷。从安装边界来看，圆柱凸台的外径与配套杆件的内孔尺寸需要做公差匹配，通常采用H7/k6的过渡配合保证装配同轴度，凸台的轴向长度需要满足插接深度要求，

　　保证连接后的抗扭转能力；叉耳部分的外轮廓做了圆弧过渡处理，既可以减少转动过程中与周边构件的剐蹭，也能消除直角处的应力集中，提升零件的疲劳寿命。销轴孔的轴线需要与主体圆柱凸台的轴线保持垂直，位置度公差需要控制在合理范围内，否则装配后会出现铰接卡滞、转动阻力过大的问题，加速销轴和孔的磨损。在实际选型应用中，需要根据连接端的杆件直径确定凸台的配合尺寸，根据铰接端的厚度确定两个叉耳之间的开槽宽度，根据工作载荷选择对应的零件材料，常规工况下采用45号钢调质处理即可满足强度要求，在腐蚀环境或者重载场景下可以选用合金结构钢做表面淬火处理，提升孔壁的耐磨性能。这类零件的建模过程需要重点关注对称结构的尺寸一致性，叉耳的两个侧面需要保证平行度，

　　销轴孔的同轴度需要在建模时通过基准约束保证，避免后续工程图导出或者加工时出现尺寸偏差。在装配验证环节，需要模拟铰接件的最大转动角度，确认开槽的深度和宽度足够容纳被连接件的转动行程，不会在极限摆角下出现结构碰撞，同时要校核销轴装配后，开口销或者卡簧的安装槽位置是否预留足够的操作空间，方便现场装配和后期维护拆卸。
