外转子无刷直流电机三维结构设计

　　这款外转子结构的无刷直流电机，在民用消费级动力领域、工业小型驱动场景中都有极高的适配性，日常接触到的多旋翼无人机动力系统、小型代步工具轮毂驱动、精密伺服转台动力单元、桌面级自动化设备的执行端，都能见到同结构产品的身影。和传统有刷直流电机不同，这类电机完全取消了碳刷与机械换向器的接触式结构，从根源上避免了换向火花、碳刷磨损带来的寿命短板，也大幅降低了运行过程中的电磁干扰水平，在对电磁兼容性有要求的精密检测设备周边使用时，不会对传感器信号采集造成额外干扰。

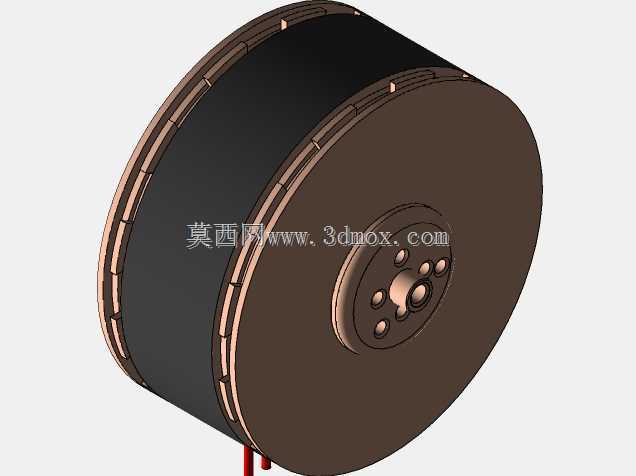

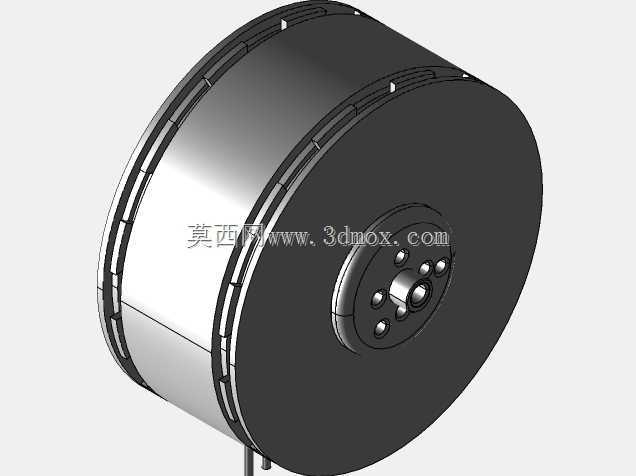

　　从结构设计逻辑来看，外转子的构型选择本身就偏向大扭矩低转速的输出需求，转子外壳直接作为动力输出的连接载体，省去了额外的传动减速环节，整套动力单元的传动效率可以做到更高。建模过程中完整还原了定子铁芯的绕组排布空间、转子磁钢的嵌装槽位、端盖的止口定位结构，以及中心轴的轴承安装位，每一处配合面都预留了合理的公差带：定子与中心轴的过盈配合段、轴承与轴径的过渡配合段、转子端盖与轴承外圈的配合位，都按照实际机加工的工艺要求做了尺寸约束，不会出现建模时的干涉问题，也能直接导出工程图用于生产校验。

　　实际选型使用时，这类电机的安装边界需要重点关注几个核心尺寸：首先是中心安装轴的轴径与轴向固定孔位，决定了电机能不能直接适配现有设备的安装支架；其次是外转子的最大外径，直接关系到动力输出端的连接尺寸，比如搭配螺旋桨、驱动轮、负载转盘时的安装孔距匹配；还有定子部分的出线槽位置，要提前规划好动力线与霍尔信号线的走线空间，避免装配时出现线缆挤压、磨损的问题。从功能特性上看，电子换向的控制方式可以通过控制器精准调整绕组通电的相位与电流幅值，实现转速的闭环调节，扭矩输出的线性度远优于传统有刷电机，低速运行时不会出现卡顿、扭矩波动大的问题，在需要精准调速的场景下，比如小型传送带的匀速驱动、摄影云台的平稳转动，都能提供稳定的动力输出。

　　建模时还特意还原了转子外壳的散热筋结构，外转子在旋转过程中可以直接带动周边空气流动，带走绕组工作时产生的热量，相比内转子无刷电机，同功率等级下的散热表现更好，持续大负载运行时的温升更低，不需要额外加装散热风扇就能满足长时间工作的需求。端盖位置的固定螺丝孔位做了沉头处理，装配后螺丝头不会突出转子端面，避免高速旋转时产生额外的风阻与安全隐患。中心轴的两端都设计了轴承安装位，采用双轴承支撑的结构，能承受更大的径向负载，在直接驱动轮毂、传送带辊筒这类存在径向受力的场景下，不会出现轴承受力不均、寿命缩短的问题。

　　在不同的应用场景下，这类电机的结构细节可以做针对性调整：比如用于水下推进场景时，可以在端盖配合面增加密封槽，加装O型密封圈实现静密封，出线位置采用水密接头处理；用于高温工作环境时，可以调整绕组的耐温等级，磁钢选用更高耐温标号的牌号，同时适当加大转子与定子之间的气隙，避免热膨胀后出现扫膛问题。整套三维模型的装配关系完全按照实际生产的装配流程搭建，定子组件、转子组件、轴承、端盖、固定螺丝都做了独立的零件建模，拆解后可以直接用于装配工艺的指导，也能在此基础上做参数化修改，快速衍生出不同功率、不同尺寸的同系列电机模型，大幅缩短同类型产品的设计开发周期。对于结构设计从业者来说，参考这套模型的配合尺寸设计，可以快速完成配套安装支架、负载连接结构的设计，不需要反复测绘实物的安装尺寸，减少选型适配过程中的出错概率。
