切割冲压组合式工装工具三维结构

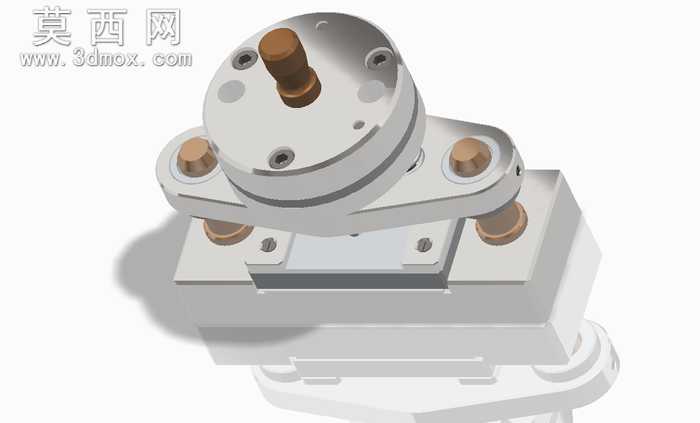

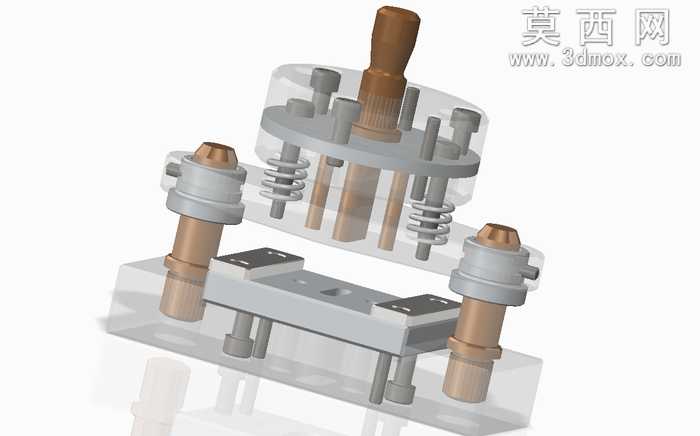

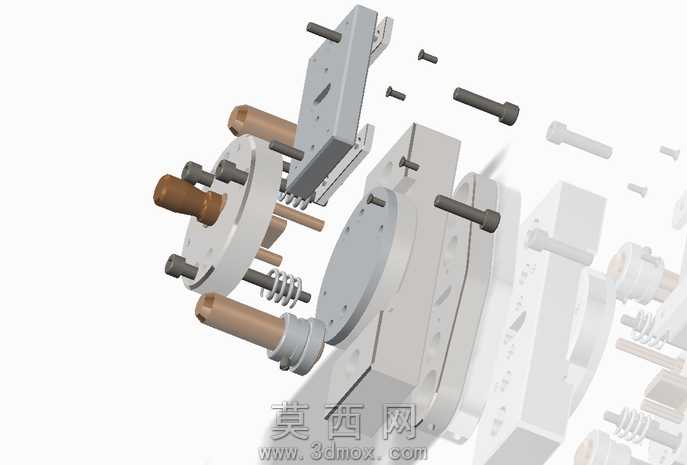

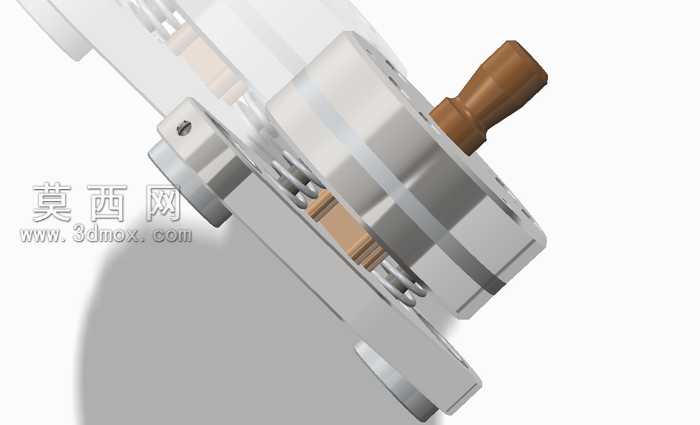

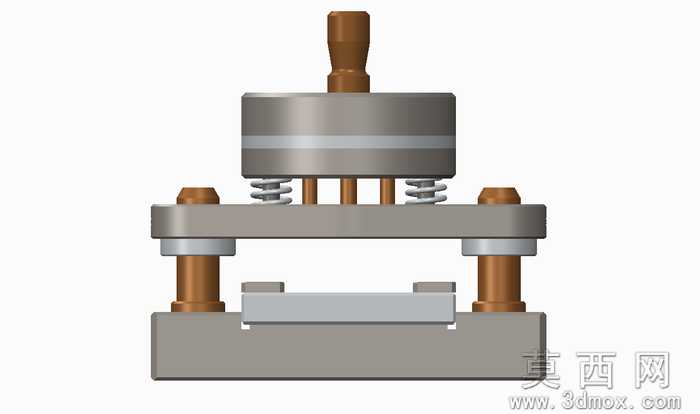

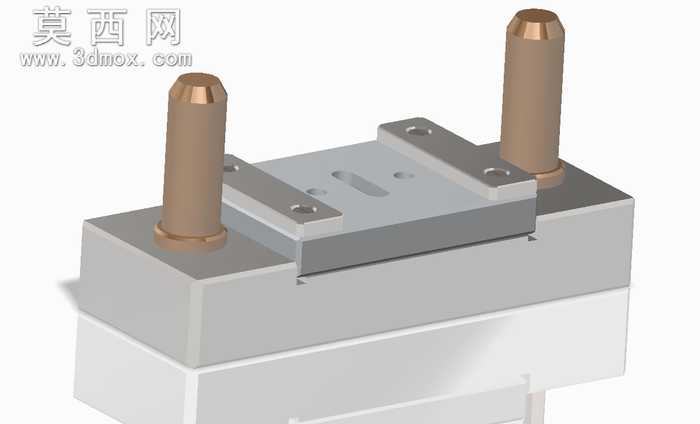

本模型为面向板材切割与冲压工序设计的组合式加工工装，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对每一处装配结构都做了对应的干涉校验，确保各活动部件在模拟运行过程中无碰撞、无卡滞。模型整体分为上模执行单元、下模定位单元、导向支撑单元三个核心部分，上模单元集成了冲压执行冲头、裁切刀具以及复位弹簧组件，其中冲头与裁切刀具采用可快换式的安装结构设计，能够根据不同的加工需求快速更换对应规格的作业端头，复位弹簧选用等节距圆柱螺旋弹簧结构，建模时还原了弹簧的有效圈数、支撑圈数以及端部并紧磨平的细节特征，保证弹簧压缩行程的参数与实际加工需求匹配。导向支撑单元采用对称布置的导柱导套结构，导柱与上下模座的配合段设置了对应的定位轴肩，导套内部预留了润滑储油槽的结构细节，能够保证上下模合模过程中的运动同轴度，避免冲头与裁切刀具出现偏载磨损的问题。下模定位单元设置了可调节的工件定位挡块，挡块上预留了锁紧螺丝的安装槽位，能够根据待加工工件的尺寸灵活调整定位位置，下模座表面对应冲头与裁切刀具的位置设置了落料避让槽与废料导出斜面，方便加工完成后的工件与废料快速分离。材质渲染方面，针对不同部件的实际用材做了区分：导柱、冲头、裁切刀具等受力耐磨部件采用合金工具钢材质，渲染时赋予高反光的金属磨砂质感，还原热处理后工件的表面特征；模座、固定板等结构件采用45号钢材质，表面做发蓝处理的质感表现；弹簧部件采用弹簧钢材质，还原其表面氧化处理后的暗金属质感；操作手柄部分采用电木绝缘材质，赋予深棕色哑光非金属质感，整体渲染效果层次分明，能够清晰区分不同功能的结构部件。设计过程中充分考虑了工装的实际使用场景，整体结构紧凑，各部件的装配关系符合机械设计的公差配合要求，既能够完成薄金属板材的裁切下料工序，也可以同步完成工件上的冲孔、压型等冲压作业，有效减少工件的重复装夹次数，提升加工工序的作业效率，模型完整还原了工装的所有装配细节，可作为同类加工工装设计的参考方案，也可用于机械加工教学场景中的工装结构演示。
