工业级金属窗体成型工装结构设计

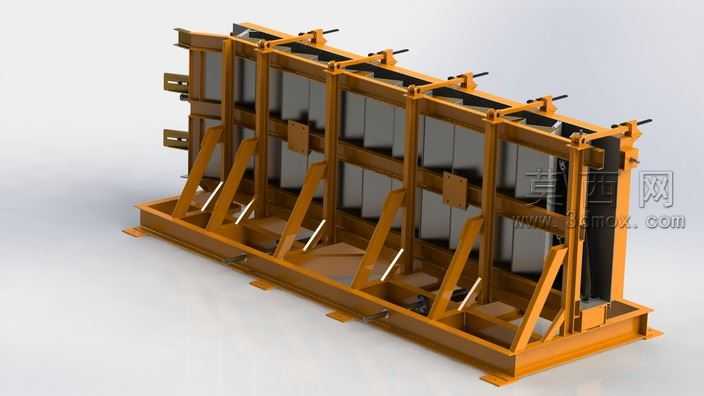

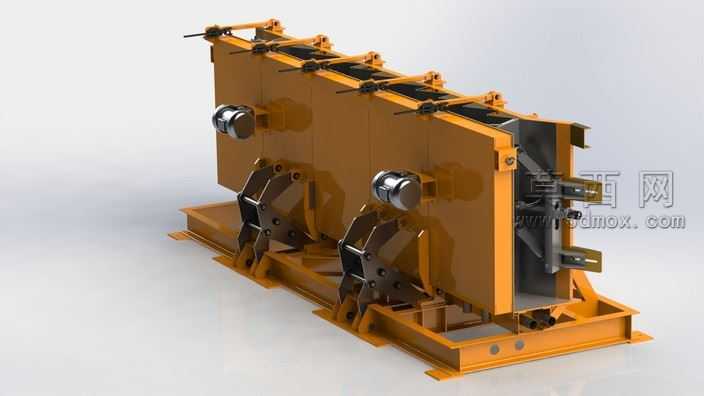

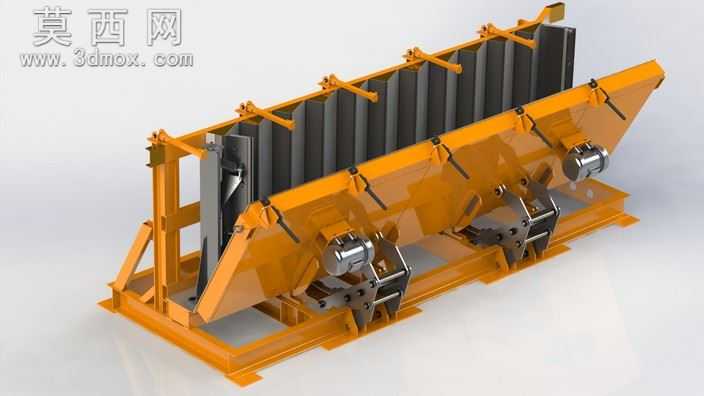

本作品为面向金属窗体构件加工的专用成型工装三维设计，整体采用三维建模软件完成全参数化构建，建模过程中严格遵循机械加工工装的设计规范，对每一处连接结构、定位基准、夹紧组件都做了1:1的尺寸还原，确保模型可直接用于后续的加工出图与工艺验证。渲染阶段采用金属材质分层赋色方案，工装主体的承载框架、夹紧臂采用哑光橘黄色工业漆材质，模拟实际生产中工装的防锈涂装效果；定位销、夹紧压头、铰接转轴等运动部件采用抛光金属材质，还原机加工零件的金属光泽；底部安装基座做了轻微的做旧质感处理，贴合车间实际使用的工装表面状态，整体渲染光影柔和，结构边界清晰，能够直观展现工装的装配关系与工作状态。结构设计上，该工装采用底部一体式焊接框架作为承载基准，框架上设置多组可调定位挡块，可适配不同规格尺寸的金属窗体构件装夹需求；沿窗体长度方向均匀布置多组杠杆式夹紧机构，每组夹紧机构通过铰接转轴与框架连接，搭配快速锁紧手柄，可实现构件的快速装夹与拆卸，夹紧力均匀分布在窗体边框上，避免装夹变形；工装侧面设置两组振动电机安装位，可在窗体焊接或浇筑成型过程中提供振动力，排出构件内部间隙的空气，提升成型构件的结构密实度；框架底部预留地脚安装孔，可将工装整体固定在车间加工工位上，避免作业过程中工装移位。设计思路围绕金属窗体构件的批量化加工需求展开，摒弃了传统零散装夹的作业模式，将定位、夹紧、辅助成型功能集成在一体式工装上，有效降低人工装夹的找正时间，提升构件加工的一致性；建模过程中对所有运动部件做了干涉检查，确保夹紧机构在开合行程内无结构碰撞，铰接位置预留了润滑与维护空间，延长工装的实际使用寿命；整体结构采用标准化型材与标准件搭建，降低工装本身的制造成本，同时便于后期易损部件的更换维护。
