圆柱螺旋压缩弹簧精密三维结构

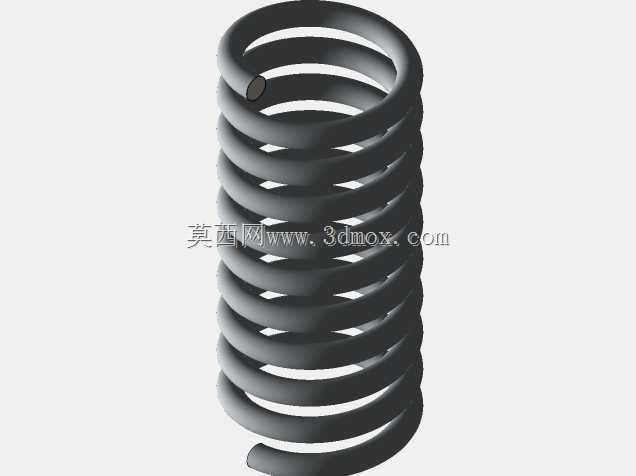

　　圆柱螺旋压缩弹簧是机械装备里应用面极广的弹性储能零件，这款三维结构完整还原了等节距圆柱压簧的典型形态，簧丝沿螺旋轨迹连续盘绕，两端支承圈与有效工作圈过渡自然，整体轮廓同轴度规整，可直接用于装配校核、运动仿真与结构选型参考。

　　从实际工况来看，这类弹簧大量出现在阀门启闭缓冲、夹具压紧复位、冲压模具卸料、自动化输送线挡停、车辆悬架减振、电器开关触点施压等场景。它的核心作用是在受轴向压力时产生可控弹性变形，把外部动能转化为弹性势能，外力撤除后再推动相关构件回到初始位置；在不同机构里，它既可以承担缓冲吸能，也可以提供持续预紧力，还能用来限位、测力或者补偿装配间隙。

　　建模时先确定簧丝直径、弹簧中径、有效圈数与自由高度这几个关键参数，再通过螺旋线路径扫描生成实体。簧丝截面保持圆形，螺旋升角沿全长均匀分布，相邻圈之间预留合理间隙，保证压并前有足够行程。两端支承圈通常并紧磨平，模型中端部圈距逐渐收小，使弹簧直立放置时端面与轴线垂直，避免受载后发生偏摆。外形边界以圆柱面为主，外径决定安装孔或套筒内径，内径要保证能顺利套入导向芯轴；高度方向则需区分自由高度、安装预压高度和最大压缩高度，设计时要让工作行程落在弹性线性区间内。

　　结构选型阶段，刚度是首要指标，它由簧丝直径、中径、有效圈数和材料剪切模量共同决定：丝径越粗、中径越小、圈数越少，刚度越高，能承受的载荷越大，但变形量相对变小。若空间径向尺寸受限，可通过调整圈数平衡刚度与行程；若承受交变载荷，还要校核疲劳强度，避免簧丝内侧应力集中导致断裂。安装方式上，外圈配套筒、内圈加导杆是常见做法，导向件与弹簧之间留适当间隙，既防止压缩时侧弯失稳，又避免摩擦刮伤簧丝表面。

　　三维模型在装配环境中可以直观检查弹簧与周边压板、定位槽、螺杆的干涉情况，模拟压缩过程中圈间间隙变化，确认压并高度是否满足机构最小空间要求。对于需要做运动分析的设备，还能依据刚度曲线设置弹簧约束，验证复位速度、缓冲效果与预紧力是否匹配执行元件出力。表面处理方面，普通工况常用碳素弹簧钢丝发黑或镀锌，腐蚀环境可选不锈钢丝，重载场合则会采用铬钒钢并配合喷丸强化，这些工艺选择都会影响零件寿命与外观质感。

　　在夹具设计中，弹簧常埋入压板孔内，松开螺母后自动顶起压板；在阀门结构里，它压住密封瓣，介质压力超过设定值时压缩开启泄压；在模具里，卸料板依靠多根弹簧均匀出力，把工件从凸模上脱下。无论哪种用途，弹簧都要保证轴线与受力方向一致，端面贴合平整，不能出现单边受力。这款模型把螺旋曲面、端部收口和圈间关系表达得清晰完整，便于设计人员核对空间布局、理解弹性元件工作原理，也为后续工程图绘制、力学验算和采购选型提供直观的几何依据。
