AGV移动机器人用包胶驱动行走轮

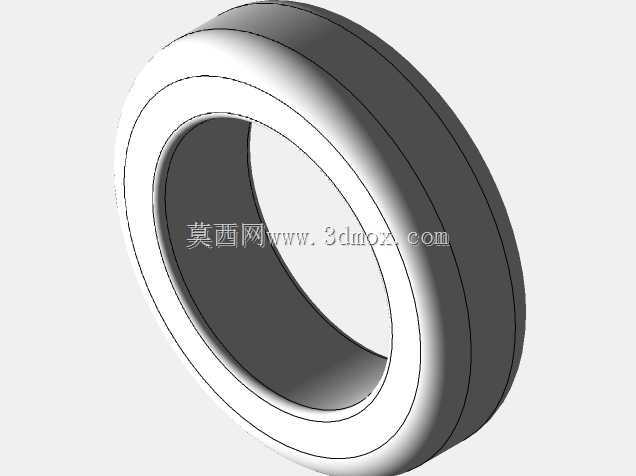

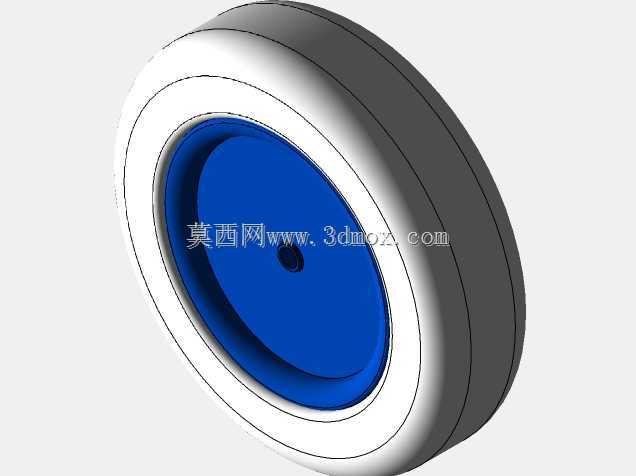

　　这款行走轮主要面向小型室内移动机器人、AGV搬运小车、教育类竞赛机器人的行走机构设计需求，在仓储分拣AGV、餐厅送餐机器人、巡检机器人底盘结构中都能适配使用，核心作用是承载整机重量并传递驱动扭矩，配合轮轴、减速电机实现设备的前进、后退、转向动作，同时依靠外层包胶材质缓冲地面不平整带来的振动，降低行走过程中的噪音，避免硬质轮面对环氧地坪、PVC地板等室内地面造成划伤。从结构设计逻辑来看，整个轮体采用三层复合结构，最外层是黑色高弹性橡胶包胶层，厚度根据承载需求做了梯度设计，既保证足够的形变量吸收路面颠簸，又不会因为胶层过厚导致行走时出现侧向蠕动影响定位精度；中间层是白色硬质工程塑料支撑轮缘，承担径向载荷的传递，

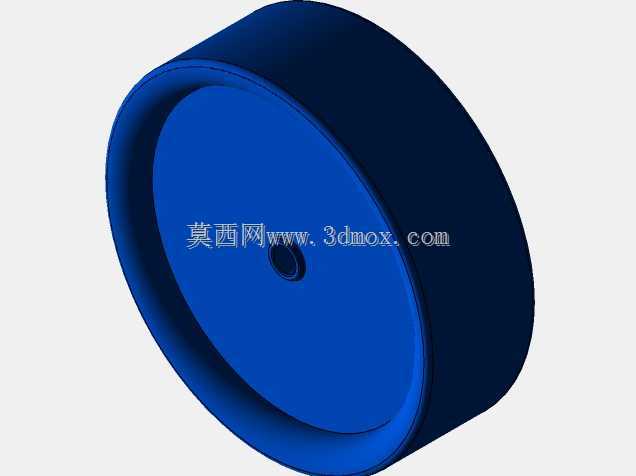

　　将胶层受到的压力均匀分散到内部轮毂上，同时限制胶层的过度形变，避免急加减速时胶层与轮毂之间出现相对滑动；内层蓝色轮毂是核心受力部件，中心预留的安装孔与D型轴或者紧定螺钉配合，直接和驱动电机输出轴连接，轮毂上的环形凹槽既可以减轻整体重量，又能提升注塑成型时的结构强度，避免壁厚不均导致的缩痕问题。在安装边界设计上，轮体的轴向宽度经过优化，在保证足够接地面积的前提下控制整体尺寸，不会占用过多底盘内部的安装空间，中心安装孔的公差按照H7级精度设计，和常用的3mm、4mm、6mm直径微型直流减速电机输出轴适配，轮毂端面到轮缘的距离预留了标准轴承的安装位，如果是从动轮使用场景，可以直接压入微型深沟球轴承配合光轴安装，不需要额外加工衬套。

　　接地比压的设计参考了室内移动机器人的常规承载范围，单轮额定承载下的胶层压缩量控制在5%以内，既保证足够的抓地力，避免光滑地面上行走出现打滑，又不会因为压缩量过大导致滚动阻力过高，增加电机的负载功耗。轮体的径向跳动公差控制在0.1mm以内，在机器人做里程计定位时，能减少因为轮体圆度误差带来的定位累计偏差，对于需要做SLAM建图的移动机器人来说，稳定的轮体尺寸精度是保证航迹推算准确性的基础。外层包胶的邵氏硬度选择在65A左右，这个硬度区间平衡了抓地力和耐磨性，在干燥的瓷砖、环氧地面上的静摩擦系数可以达到0.8以上，急停时不会出现明显的滑移，同时正常使用场景下的磨损寿命能满足移动机器人连续运行数千小时的使用需求，不需要频繁更换行走轮。

　　轮毂部分采用的改性PP材质具备足够的抗冲击强度，即使机器人遇到小高度的台阶或者障碍物冲击，也不会出现轮毂开裂的问题，轮缘和胶层的结合面做了滚花处理，注塑时胶层和塑料轮缘可以紧密结合，长时间正反转切换也不会出现胶层脱层的问题。在实际选型适配时，需要注意轮体的安装中心高要和底盘上的电机安装位匹配，这款轮的外径设计适配底盘离地间隙在10-15mm的小型移动机器人，如果是重载场景可以通过增加轮体宽度的方式提升承载能力，当前结构的轮体重量控制在较低水平，不会给底盘带来过多的簧下重量，对于需要做轻量化设计的竞赛类机器人来说，这个重量参数也能满足减重需求。另外轮体的侧面没有突出的安装结构，多个轮体并排安装时不会出现干涉，差速驱动底盘的两个驱动轮可以紧贴安装，缩小底盘的整体宽度，提升设备在狭窄通道内的通行能力。
