工程制图用可调式绘图起草辅助装置

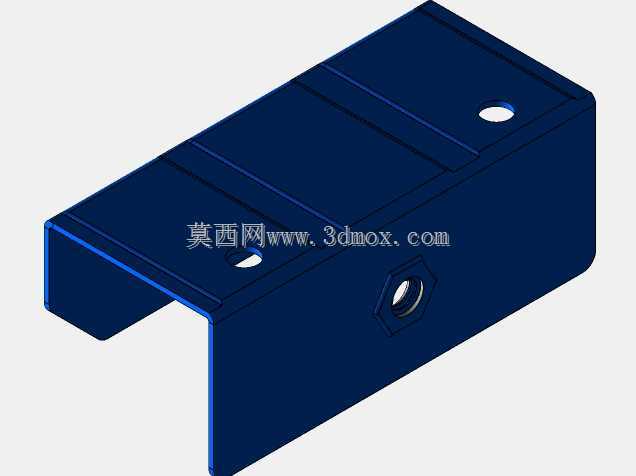

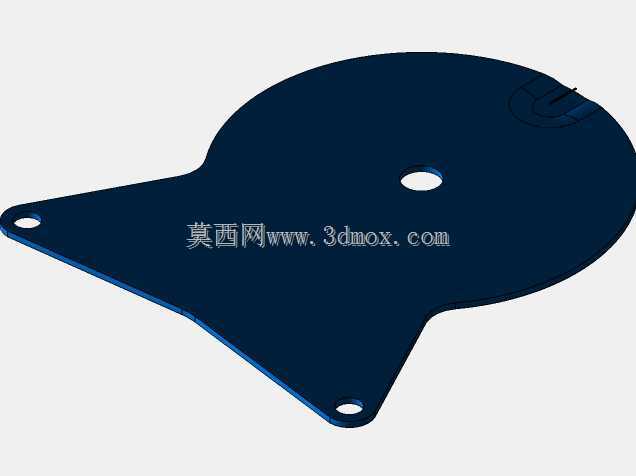

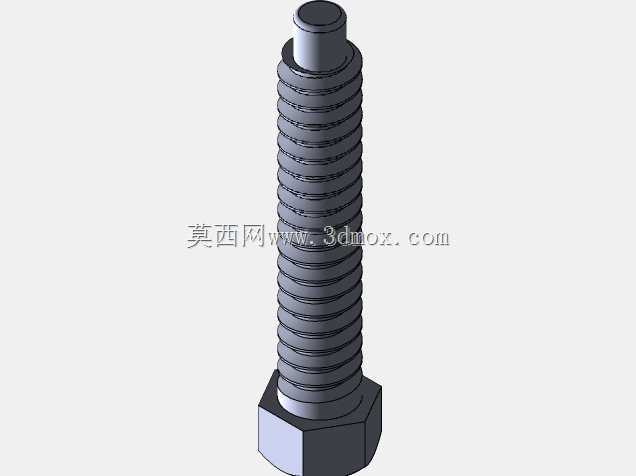

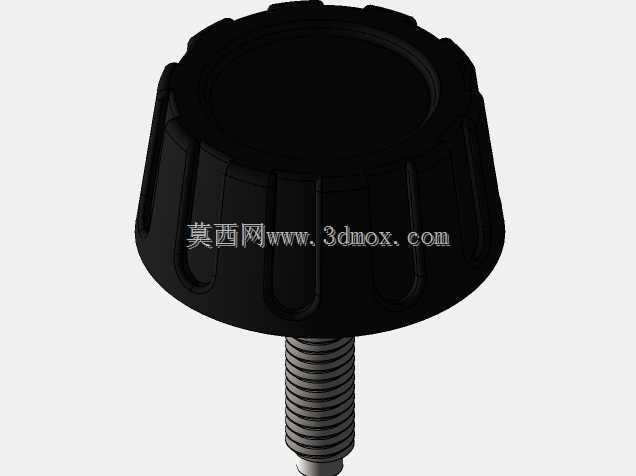

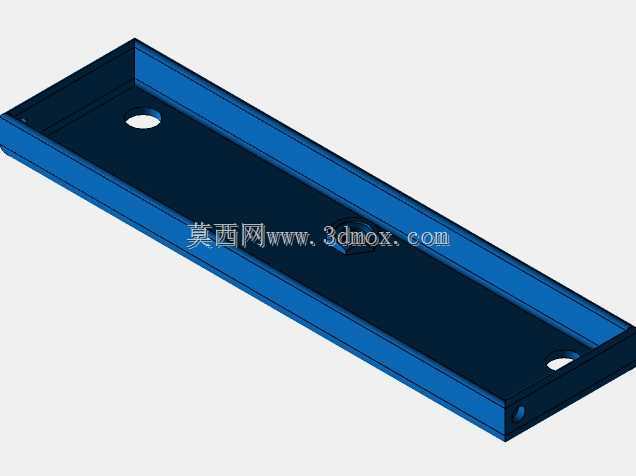

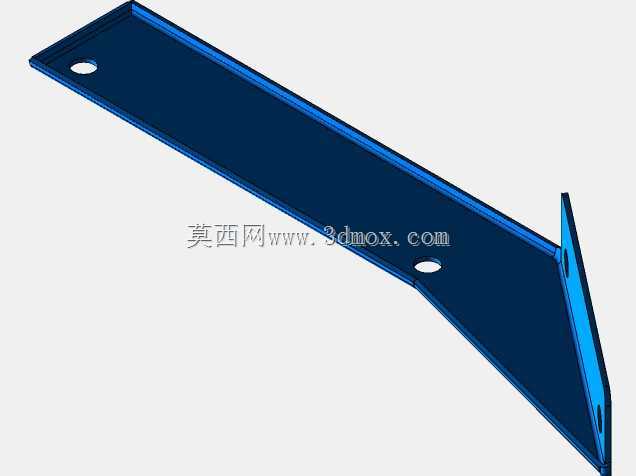

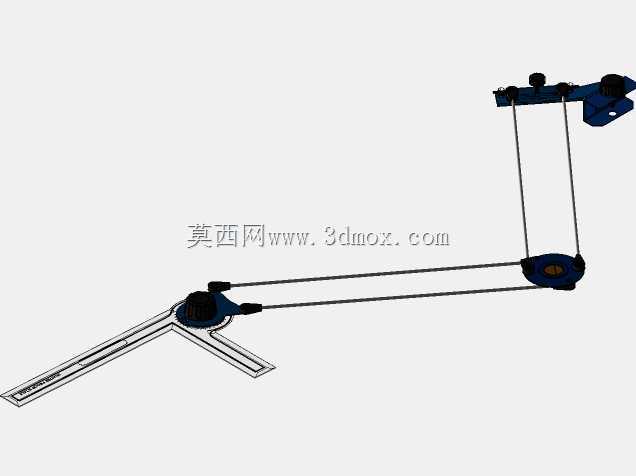

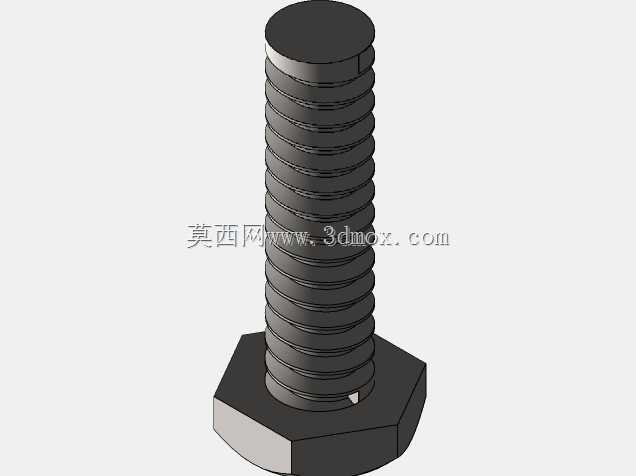

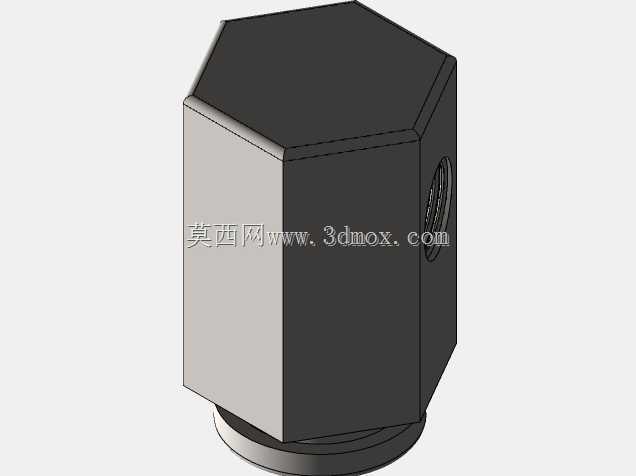

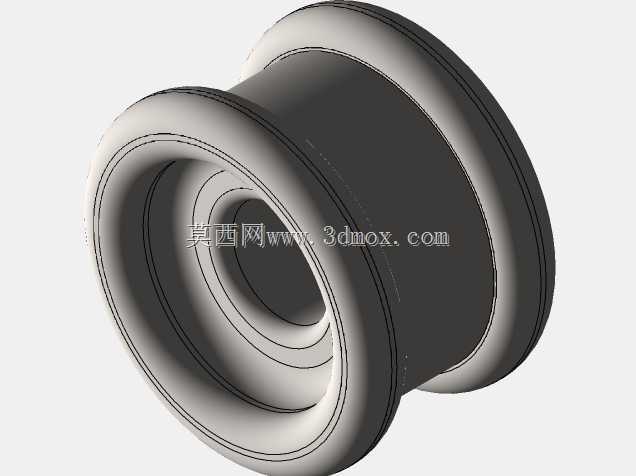

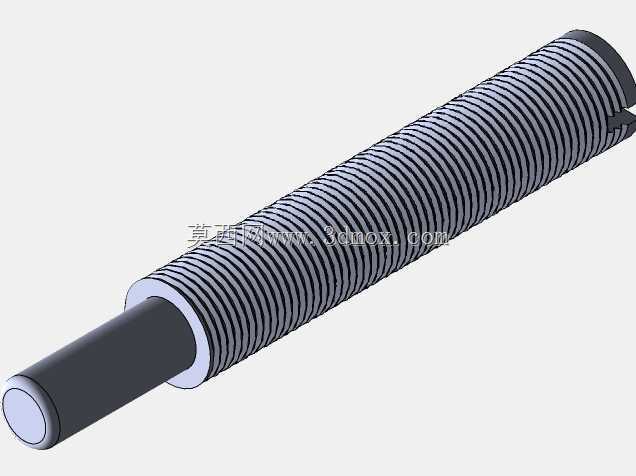

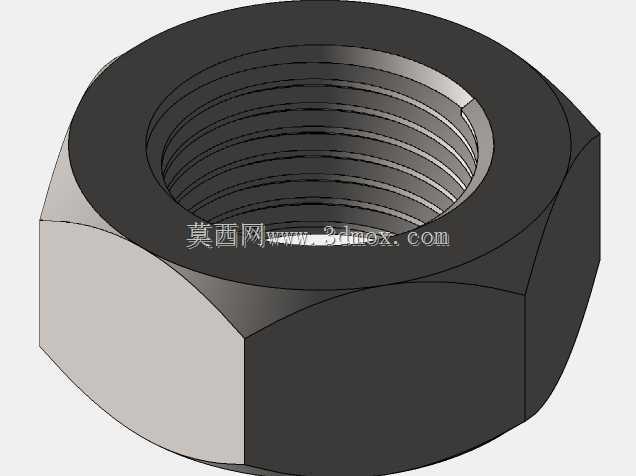

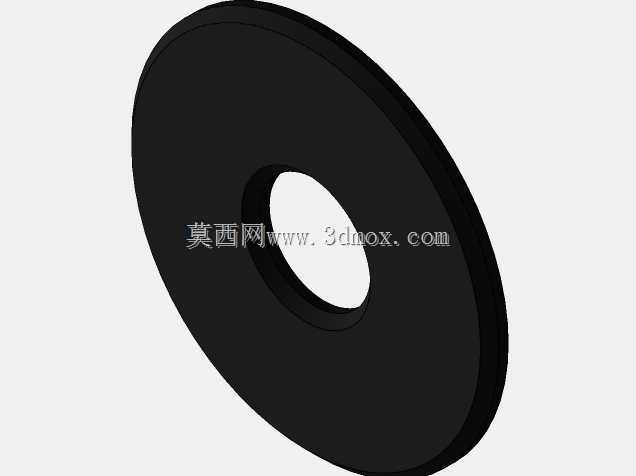

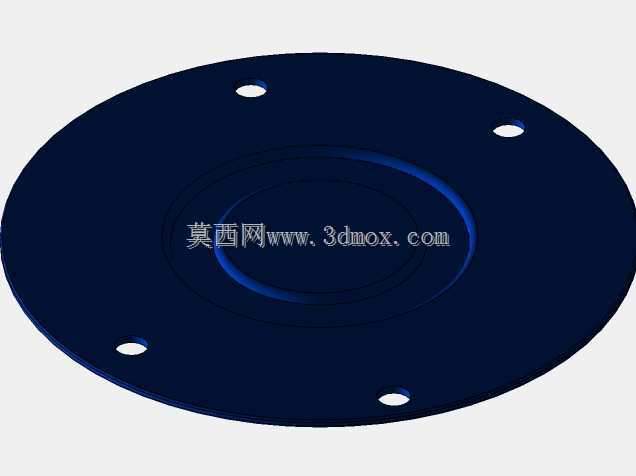

　　在日常机械制图、工程现场放样、钣金划线作业场景里，这类绘图起草辅助装置是一线制图人员、钣金工、钳工常用的便携划线定位工具，区别于传统固定角度的直角尺，它通过双绳联动的张紧结构实现了长距离划线的角度可调与直线度保持，解决了大尺寸板材划线时普通直尺易偏移、长距离拉直线精度差的痛点。从结构设计逻辑来看，装置分为固定基座、张紧调节组件、双导向绳、划线靠尺四个核心部分，固定基座采用带安装孔的悬臂式结构，可通过螺栓或磁吸座固定在绘图台边缘、钢板端面或者工件基准边上，基座上集成了两个带锁紧旋钮的导轮，导轮的槽型经过圆弧过渡处理，避免牵引绳长期摩擦出现断丝问题，两个导轮的中心距经过反复校核，保证牵引绳拉出时不会出现相互干涉的情况。

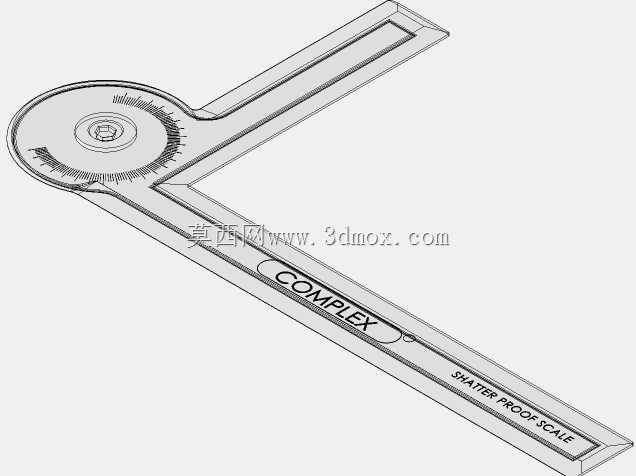

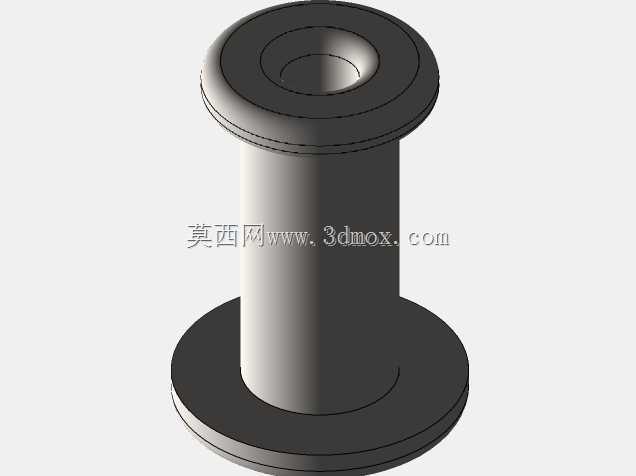

　　张紧调节组件设置在靠尺端的滑动座上，内置了两个微型卷簧，可根据划线距离自动调整牵引绳的张紧度，不需要人工反复调整绳长，当靠尺向远离基座的方向移动时，卷簧自动释放绳长，同时保持恒定的张紧力，避免绳子下垂影响划线精度，当靠尺收回时卷簧自动将多余的绳长收回，不会出现绳子缠绕、打结的问题。划线靠尺采用L型基准结构，两条边的直线度控制在0.1mm/m以内，靠尺的工作面做了倒角处理，避免划线时笔尖或者划针被尺边卡住，靠尺与滑动座之间采用可转动连接，能够根据绘图需求调整靠尺与牵引绳的相对角度，既可以做直角基准划线，也可以调整为任意角度做平行、斜线划线作业。从安装边界来看，固定基座的整体厚度不超过30mm，

　　可夹持的台板或者钢板厚度范围在5mm到50mm之间，不需要额外改造作业台面，适配绝大多数工厂现有绘图台、钣金划线平台的安装条件；牵引绳采用高强度包塑钢丝，最大拉出长度可达2m，完全覆盖常规A0图纸、2m幅面钢板的划线需求，当需要更长距离划线时，可更换配套的加长牵引绳，不需要更换整套装置。在实际使用过程中，操作人员只需要将基座固定在作业面的基准角位置，将靠尺移动到需要划线的位置，依靠张紧的双牵引绳形成的平行导向结构，就能保证靠尺移动过程中始终与基准边保持固定角度，不需要反复用直角尺校核位置，大幅提升长距离划线的作业效率，尤其是在大型钣金件放样、设备安装基础划线、大尺寸工程图纸绘制场景下，相比传统的拉粉线、用长直尺对接的方式，

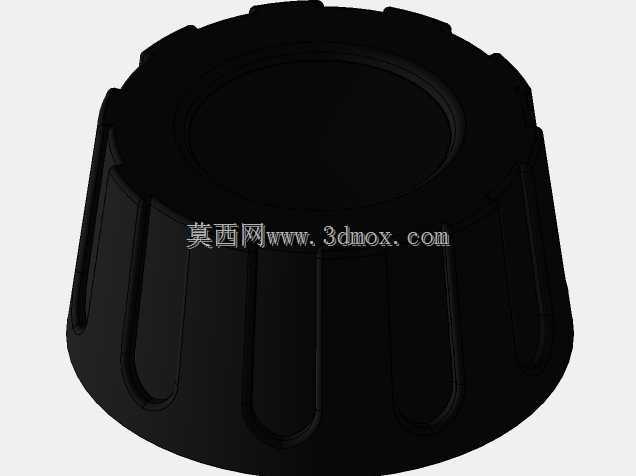

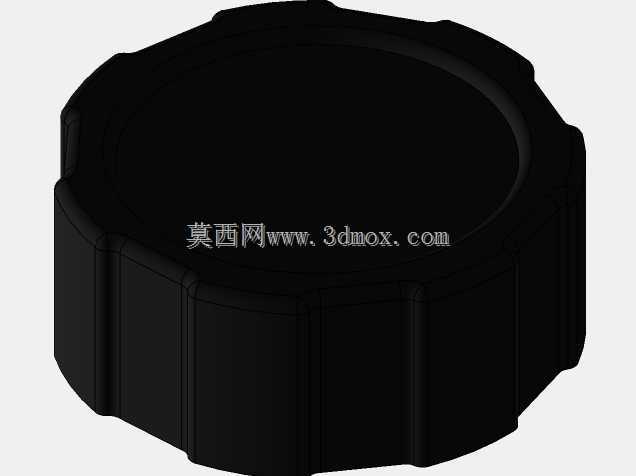

　　划线精度能提升一个等级，作业时间能缩短40%以上。设计过程中重点考虑了装置的便携性与耐用性，整体结构除了牵引绳之外全部采用铝合金与工程塑料材质，整体重量控制在1.2kg以内，操作人员可以单手携带到不同作业现场，导轮、卷簧等运动部件都做了密封处理，避免车间内的粉尘、铁屑进入机构内部造成卡滞，锁紧旋钮采用滚花设计，操作人员戴劳保手套也能轻松完成锁紧操作，不需要额外借助工具。另外在靠尺的两个端面上都预留了划针座安装位，可以配套固定划针、铅笔头、记号笔等不同的划线工具，不需要人工手持划线工具靠在尺边上，进一步降低了划线时的人为误差，当需要绘制圆弧或者特定角度的斜线时，只需要将其中一根牵引绳的固定端调整到对应角度的基准点，就能快速实现角度定位，不需要额外使用量角器反复测量。这类装置的结构没有复杂的传动部件，后期维护成本极低，只需要定期在导轮转轴处添加少量润滑脂，检查牵引绳的磨损情况即可，正常使用场景下使用寿命可达5年以上，完全适配车间、设计室等不同作业环境的使用需求，相比传统的固定角度绘图工具，它的适用场景更广，调整更灵活，能够覆盖绝大多数工程制图、现场划线的作业需求。
