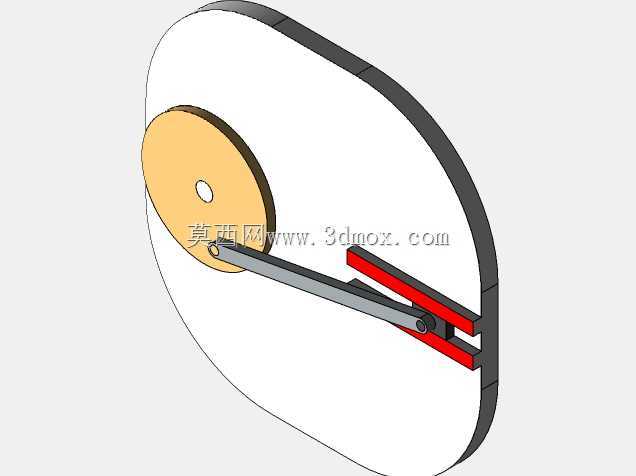

教学演示用曲柄滑块传动结构三维建模

　　这套曲柄滑块结构的建模，最初是为了给中职机械原理课程做可拆解的演示教具做的前期结构验证，实际落地后也能直接用到小型冲压工位、简易送料机构的原理验证环节，很多刚接触机构设计的新人容易忽略滑块行程和曲柄回转半径的匹配关系，建模时特意把曲柄的偏心距做了可调整的装配约束，方便演示不同偏心量下滑块的行程变化、死点位置的实际表现。

　　从实际应用场景看，这类结构除了教学演示，在小型台式冲床的动力输出端、缝纫机的送布机构、往复式空压机的活塞驱动端都有同源的设计逻辑，只是根据负载大小调整了构件的截面尺寸和材质选型，这个演示模型刻意简化了冗余的防护结构，把核心的运动副完全暴露出来，方便学习者观察曲柄销和连杆大头的转动配合、连杆小头和滑块的铰接关系、滑块和导轨之间的滑动约束这三个核心运动副的实际配合状态。

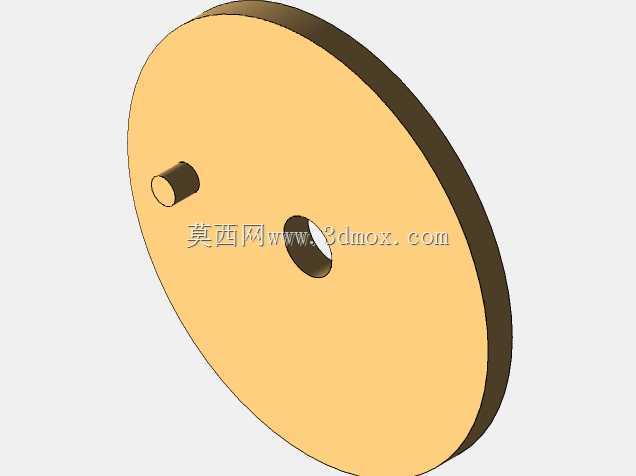

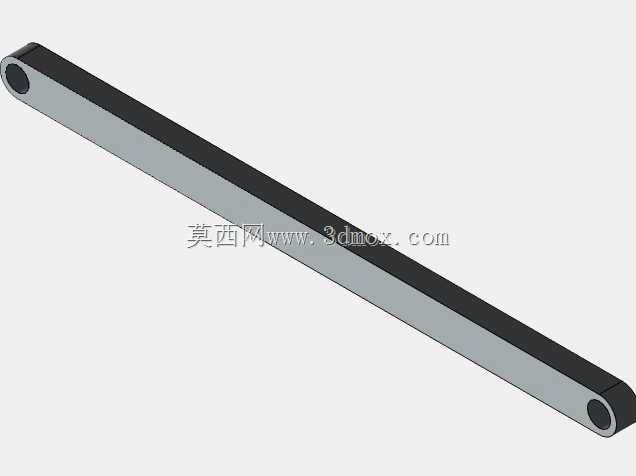

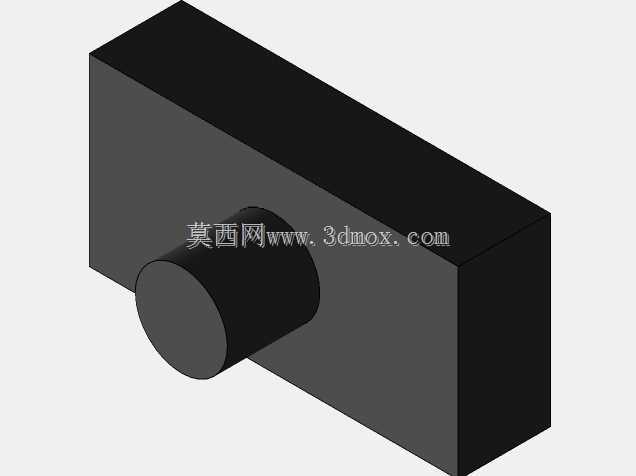

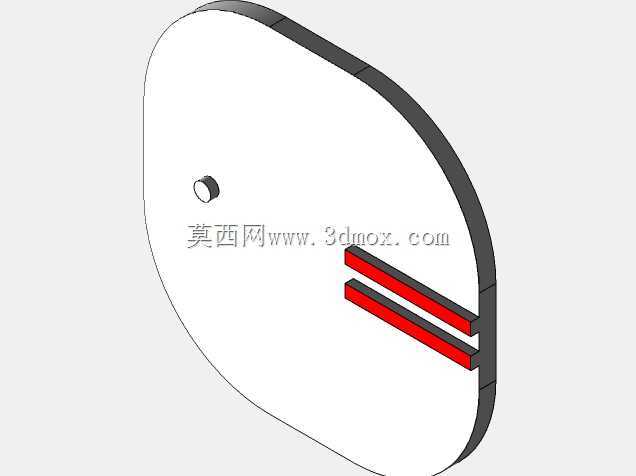

　　设计思路上没有采用复杂的一体式机架，而是用带弧形轮廓的安装基板做承载，基板上预留了曲柄转轴的安装孔位，孔位的同轴度公差在建模时就按IT7级做了约束，避免实际加工后出现曲柄回转卡滞的问题；曲柄部分采用圆盘式偏心轮结构，相比单臂式曲柄，圆盘结构的动平衡表现更好，高速回转时的振动量更小，偏心轮上的中心孔和安装轴采用H7/k6的过渡配合，保证传动时没有多余的回窜间隙。连杆部分采用等截面矩形杆结构，两端的铰接孔都做了衬套安装位的预留，实际加工时可以镶嵌铜衬套降低铰接处的磨损，延长机构的维护周期，建模时特意把连杆的长度设置为曲柄偏心距的3.5倍，这个比例是经过运动仿真验证的，能保证滑块运动时的侧向力处于合理区间，避免滑块和导轨之间出现过快的偏磨。滑块部分采用双导轨导向结构，两条平行导轨的间距设置为滑块宽度的0.8倍，保证滑块往复运动时不会出现偏转卡滞，导轨和安装基板之间采用沉头螺钉连接，建模时预留了螺钉的沉头孔和安装避让空间，实际装配时不需要额外做二次加工。

　　安装边界方面，整个机构的安装基板最大轮廓尺寸控制在300mm×220mm范围内，曲柄回转时的最大外伸直径为120mm，滑块的最大行程为80mm，安装时只需要在基板的四个角预留M6的螺栓安装孔，就能直接固定在实训台或者设备的安装面板上，不需要额外设计转接支架；机构的输入轴端预留了联轴器安装位，可以直接连接小型减速电机或者手摇柄，既可以做电动的连续运动演示，也可以用手摇的方式慢动作展示整个运动循环的各个节点位置，方便讲解急回特性的实际表现。

　　很多人做这类基础机构建模时容易忽略运动干涉检查，这套模型在装配完成后做了全行程的干涉检查，曲柄在360度回转的任意角度，连杆和导轨、曲柄盘和基板之间都没有干涉问题，滑块运动到两个极限位置时，和导轨端部的预留安全距离都有5mm以上，避免实际装配时出现构件碰撞的问题。另外建模时所有的棱边都做了R1的圆角处理，既避免教学演示时尖锐棱边划伤使用者，也符合实际机械加工的工艺要求，不会出现设计上无法加工的尖锐内角。
