深沟球滚动轴承传动支撑结构

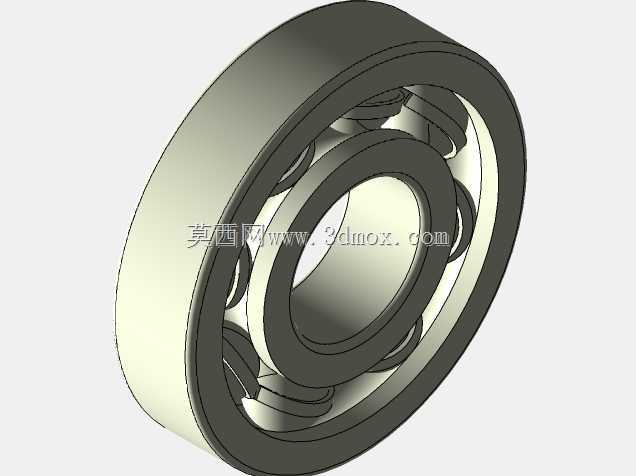

　　在各类旋转传动设备的结构设计中，滚动轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、减速机输入输出轴，再到工程机械的行走机构、农业机械的传动系统，几乎所有存在相对旋转运动的机械结构，都需要依靠这类零件完成轴系的径向与轴向载荷承载，同时将轴运转过程中的摩擦阻力控制在合理区间，降低传动过程的功率损耗。这款深沟球结构的滚动轴承，采用内圈、外圈、滚动钢球、保持架的经典分体式结构设计，内圈与待支撑的转轴采用过盈配合实现周向固定，随轴同步旋转，外圈则与轴承座、设备壳体的安装孔采用过渡或间隙配合，承担静态支撑作用，均匀分布在内外圈滚道之间的钢球作为滚动体，将轴系运转时的滑动摩擦转化为滚动摩擦，

　　大幅降低接触面的摩擦系数，保持架则将所有钢球等间距分隔，避免钢球在运转过程中相互碰撞、摩擦，保证每个滚动体都能在滚道内均匀受载，平稳运转。从设计逻辑来看，这类轴承的滚道截面采用与钢球曲率半径匹配的圆弧沟槽设计，除了能够承受稳定的径向载荷之外，也可以承受一定数值的双向轴向载荷，对于轴系运转过程中出现的少量轴向窜动，能够起到有效的限位作用，不需要额外增设独立的轴向止推结构，就能满足多数中低速、中等载荷工况下的轴系支撑需求，有效简化整体轴系的结构设计，减少配套零件的数量，降低设备整体的装配复杂度。在实际选型与安装适配过程中，首先需要关注轴承的内孔直径、外圈外径、装配宽度三个核心尺寸参数，这三个参数直接决定了轴承与轴、安装座的配合边界，

　　设计轴的配合轴段时，需要严格匹配内孔的公差带要求，根据载荷大小、运转转速选择合适的过盈量，避免过盈量不足导致内圈与轴发生相对转动造成轴颈磨损，或是过盈量过大导致轴承内部游隙过小，运转过程中出现卡滞、温升过高的问题。外圈与安装座孔的配合则需要根据外圈是否随动调整公差，固定安装的外圈通常选择较松的过渡配合，方便装配过程中的压装操作，同时允许轴承在热胀冷缩时产生微小的轴向位移，避免内部应力累积。轴承的安装预留空间也需要在结构设计阶段提前核算，除了轴承本身的装配尺寸之外，还需要预留出轴承拆卸的操作空间，方便后续设备维护时使用拉马等工具完成轴承的拆卸更换，避免因空间不足导致拆卸时损伤轴颈或安装座。在实际工况应用中，

　　这类轴承的密封与润滑设计也直接影响其使用寿命，针对粉尘、水汽较多的作业场景，通常会在轴承两侧加装防尘盖或接触式密封圈，阻挡外界杂质进入滚道内部，避免硬质颗粒进入滚道后造成钢球与滚道表面的点蚀、磨损，润滑方式则根据运转转速选择润滑脂或润滑油，高速工况下通常采用油雾润滑或油气润滑，保证滚道与钢球接触面始终形成稳定的油膜，降低接触应力，减少磨损，中低速工况则多采用润滑脂填充，密封结构简单，维护周期更长。在三维建模过程中，这类轴承的结构建模需要重点保证滚道的曲率精度、钢球的等分精度，以及保持架的兜孔与钢球的间隙匹配，滚道的曲率中心偏移量、沟道半径与钢球直径的比值，直接影响轴承的接触角与承载能力，建模时不能简单将内外圈简化为等厚度的圆环结构，需要严格按照轴承的实际截面轮廓完成滚道的特征构建，钢球的阵列需要保证周向等分角度一致，避免出现钢球间距不均的问题，否则后续做装配干涉检查、运动仿真时，会出现钢球与保持架、滚道的干涉报错，无法真实模拟轴承的实际运转状态。对于设备选型人员而言，选用这类标准件轴承时，除了核对核心安装尺寸之外，还需要根据实际工况的额定动载荷、额定静载荷、极限转速参数匹配对应型号，确保轴承的额定载荷大于实际工作载荷的计算值，极限转速高于设备的最高工作转速，避免轴承在过载状态下提前出现疲劳剥落、保持架断裂等失效问题，延长设备的整体维护周期。
