脚踏式缝纫机下部传动支撑结构

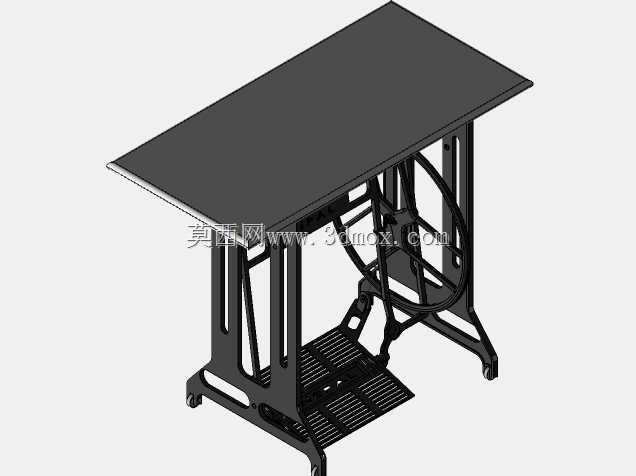

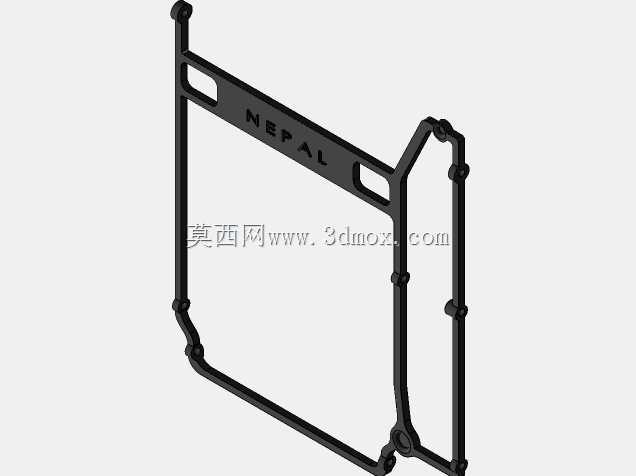

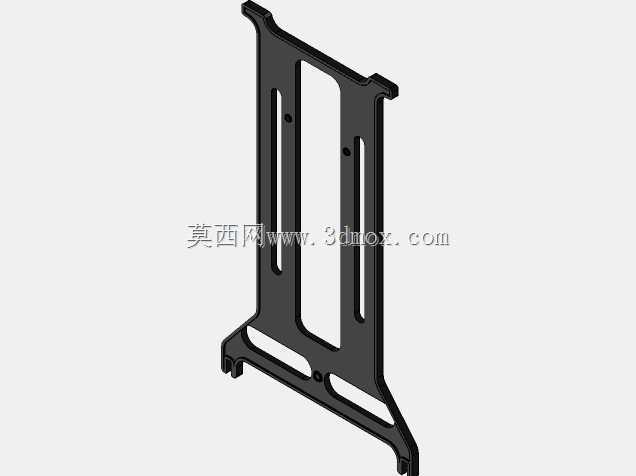

　　这套脚踏式缝纫机下部结构，是老式家用及小型作坊缝纫设备的核心传动与支撑总成，在没有电力供应的乡村缝纫作业、流动缝补摊点、传统成衣作坊场景中，是整套缝纫设备的动力输入与承载基础，即便在电动缝纫机普及的当下，这类结构依旧在非遗传统缝纫技艺展示、偏远地区无电作业场景、复古缝纫设备改装领域有实际应用价值。从结构功能来看，该总成承担三个核心作用：首先是为上部缝纫机头提供稳定的安装承载平面，台面采用平整的矩形板材设计，边缘做了轻微的收边处理，避免布料输送过程中勾挂面料，台面下方的支撑腿采用镂空式框架结构，在保证整体支撑刚度的前提下，尽可能降低设备整体重量，方便搬运转移，支撑腿底部设置了带防滑垫的支脚，可适应水泥地面、木质地板、

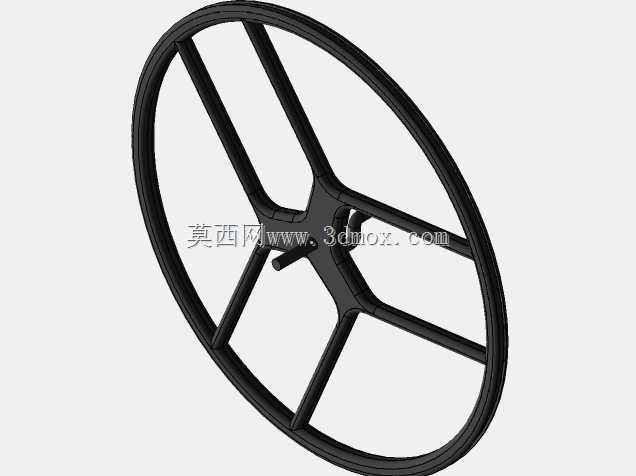

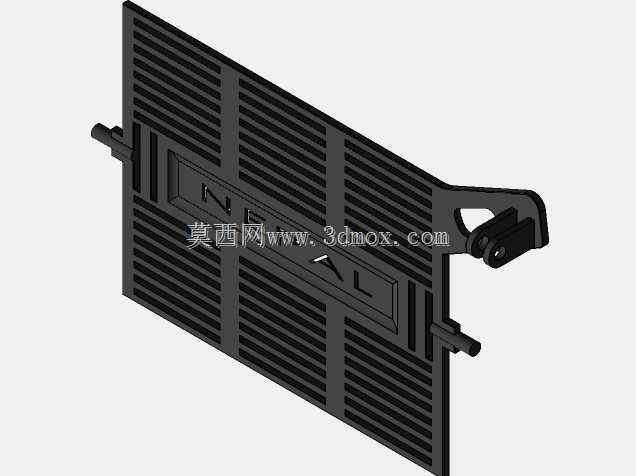

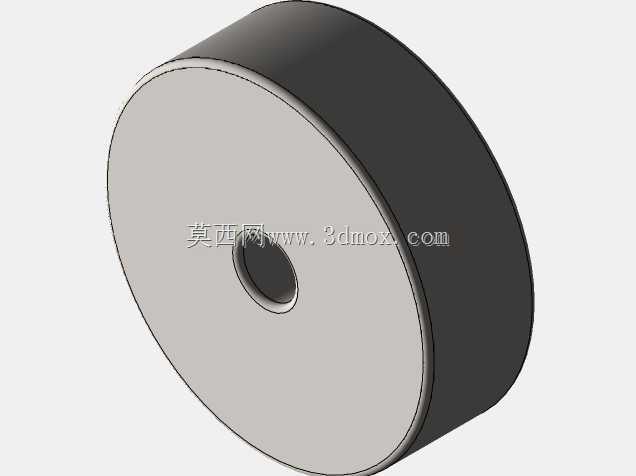

　　土坯地面等不同作业场地的平整度需求，避免作业过程中设备出现滑移晃动。其次是动力转换与传递功能，侧面的大直径带轮是动力传递的核心部件，脚踏踏板通过曲柄连杆结构与带轮的偏心轴连接，作业时操作人员脚部上下踩踏踏板，连杆将踏板的往复摆动转换为带轮的连续旋转运动，再通过皮带将旋转动力传递到上部机头的主轴，带轮采用辐条式镂空设计，既保证了轮体的转动惯量，让运转过程更平顺，减少踩踏过程中的顿挫感，又能降低轮体自身重量，降低踩踏时的动力损耗，带轮的安装轴位置做了加强筋处理，避免长期交变载荷下出现轴孔开裂的问题。第三是操作姿态适配功能，踏板采用格栅式镂空板面，一方面可以增大脚部与踏板的摩擦力，避免穿布面鞋底作业时出现打滑，

　　另一方面格栅的镂空设计可以让作业过程中掉落的线头、布屑直接漏到地面，避免在踏板上堆积影响踩踏操作，踏板的安装位置距离地面的高度经过人体工程学适配，成年人坐姿作业时，大腿可自然平放，小腿摆动幅度控制在舒适区间，长时间作业不会产生明显的腿部酸胀感。从设计思路来看，这套结构完全围绕低成本、高可靠性、易维护的核心需求展开，所有的支撑构件都采用等厚度板材冲压或型材拼接而成，没有复杂的曲面加工特征，小作坊即可完成生产制造，传动部位的铰接点都采用了可拆卸的销轴连接，长期使用出现磨损后，只需要更换销轴或者轴套即可完成维修，不需要整体更换构件，大幅降低了设备的全生命周期使用成本。安装边界方面，

　　整套下部结构的台面长宽尺寸适配常规家用缝纫机的机头安装孔位，不需要额外打孔改装即可匹配多数老式家用缝纫机头，整体高度控制在坐姿作业的舒适区间，不需要额外配置工作台即可直接使用，带轮的安装位置预留了足够的皮带安装空间，可根据不同机头的转速需求，更换不同直径的带轮调整传动比，满足不同厚度面料的缝纫转速要求，支撑腿的横向跨度经过优化，既保证了支撑稳定性，又不会占用过多的操作空间，在十平米左右的小型作业空间内即可放置使用，不会对操作人员的腿部活动造成干涉。实际使用过程中，这套结构的传动效率可以满足常规棉、麻、化纤面料的缝纫动力需求，大直径带轮储存的转动惯量可以抵消缝纫厚料时的瞬时载荷冲击，避免出现卡滞停机的问题，框架式的机架结构也方便操作人员在作业过程中放置线团、剪刀、尺具等常用工具，不需要额外配置工具收纳装置。
