工业AGV用麦克纳姆全向行走轮结构

　　在车间智能物流转运、仓储自动分拣、窄通道作业机器人的行走方案选型中，麦克纳姆轮是实现全向移动的核心执行部件，区别于传统差速轮、舵轮需要预留转弯半径的局限，这类轮组依靠轮体周边呈特定角度排布的从动辊子，可在不改变轮体自身朝向的前提下，实现整车的前行、横移、斜行、零半径回转等多维度运动，适配空间局促、工位排布密集的生产场景，比如电子制造SMT车间的物料接驳、汽车总装线的随行工装转运、立体仓库的堆垛机器人行走单元，都能看到这类轮组的应用。

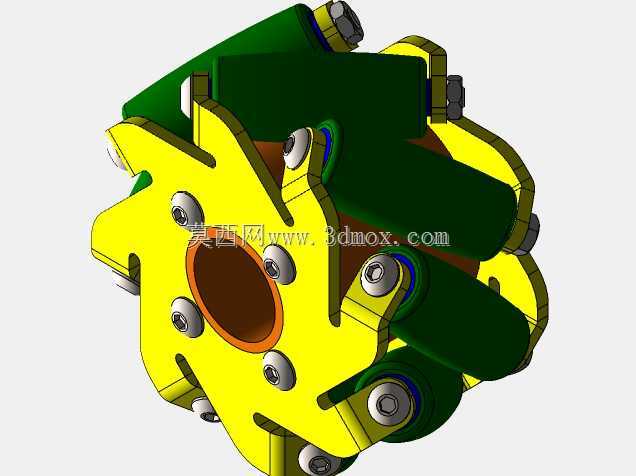

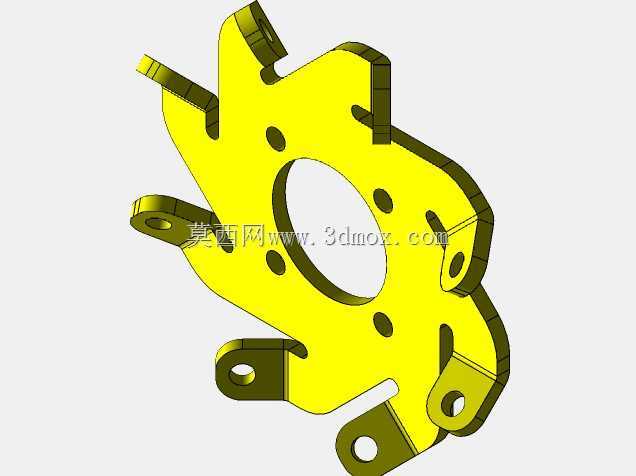

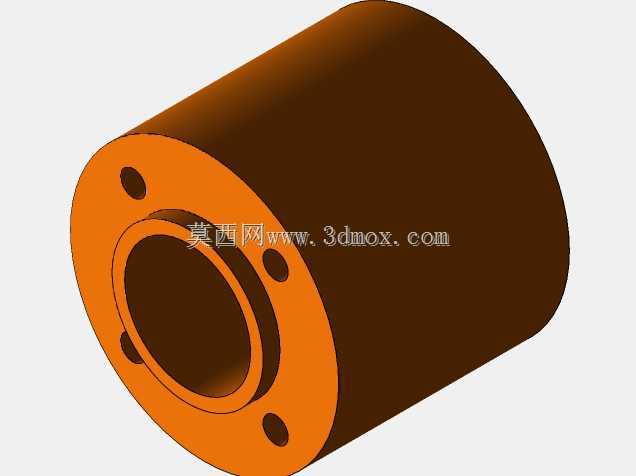

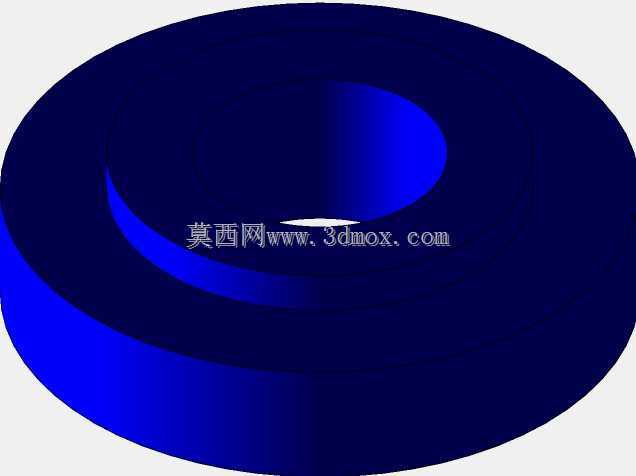

　　从结构设计逻辑来看，该轮组采用分体式轮毂设计，主轮毂为星型辐板结构，中心设置带台阶的安装轴孔，可直接与行走驱动电机的输出法兰对接，轴孔周边均匀分布6个螺栓过孔，用于传递驱动扭矩，避免轮体与输出轴之间出现打滑旷量。主轮毂外缘均匀开设辊子安装位，每个安装位通过销轴独立固定一个包覆聚氨酯材质的从动辊子，辊子轴线与主轮轴线呈45度夹角排布，相邻辊子之间留有合理的转动间隙，既保证辊子随主轮公转时可自由自转，又避免相邻辊子在受力时出现运动干涉。轮毂外侧设置环形压盖，通过周向布置的内六角螺栓与主轮毂锁紧，将所有辊子的销轴轴向限位，防止设备长期运行后销轴窜出导致辊子脱落。

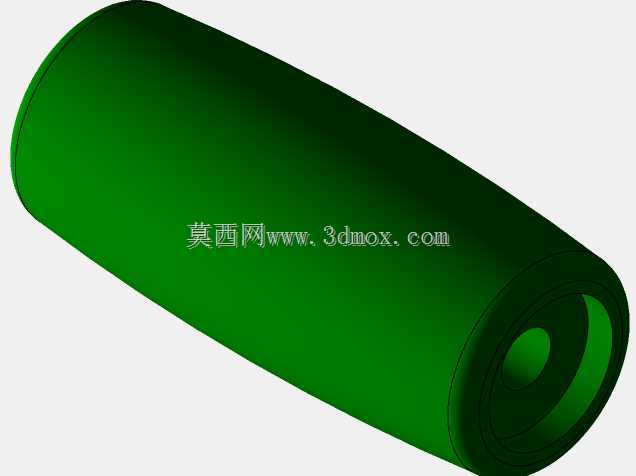

　　设计过程中需要重点匹配几个核心安装边界：首先是主轮的中心安装孔公差，需根据所选驱动电机的输出轴径选择H7级过渡配合，既保证装配时的同轴度，又避免过盈量过大导致装配困难；其次是轮组的整体外径与安装高度，要结合整车底盘的离地间隙选型，通常这类工业用麦克纳姆轮的轮径在100-250mm区间，单轮额定负载根据辊子材质和轮毂强度从50kg到500kg不等，选型时需按照整车总重量乘以1.2倍的安全系数匹配单轮负载，避免过载导致辊子变形或轮毂开裂。另外辊子的外圆轮廓设计为腰鼓形，保证轮组与地面接触时始终是线接触状态，即使地面存在轻微不平整，也能保证至少3个辊子同时受力，避免行走过程中出现颠簸、打滑的问题。

　　从实际使用的功能特性来看，这类轮组的辊子采用高耐磨聚氨酯材质，邵氏硬度控制在85-90A区间，既具备足够的承载能力，又能起到一定的减震效果，行走时不会对环氧地坪造成划伤，运行噪音也比传统金属轮低15分贝以上，适合对作业环境噪音有要求的精密制造车间。主轮毂采用高强度铝合金一体加工成型，在保证结构强度的前提下尽可能降低轮组自身的转动惯量，减少驱动电机的启动扭矩负载，提升整车的加减速响应速度。每个辊子内部都配置了深沟球轴承，保证辊子在受到侧向力时仍能灵活转动，不会出现卡滞问题，轴承两侧设置防尘密封圈，可阻挡车间内的粉尘、碎屑进入轴承滚道，延长轮组的维护周期。

　　在结构建模过程中，需要重点验证辊子的排布角度与运动学模型的匹配度，确保四个轮组按照矩形排布安装到底盘后，通过不同轮组的转速差与转向组合，能精准实现预设的全向运动轨迹，避免出现运动耦合偏差导致的行走跑偏问题。同时要校核轮组的安装螺栓强度，在整车急停、侧向碰撞的极限工况下，螺栓的剪切应力需落在材料许用应力范围内，连接法兰面需设置防滑纹路，提升连接可靠性。另外轮组的整体宽度要控制在合理范围内，避免超出底盘边界，在横移过程中与周边工位设备发生刮碰，通常轮组的宽度不超过轮径的三分之一，兼顾结构紧凑性与受力稳定性。
