嵌入式设备抽拉式安装承载盒结构

　　做设备集成项目时，经常会遇到需要在标准机柜内部预留可抽拉检修模块的需求，这类结构不能直接照搬市面上的通用抽屉，因为工业场景下的承载需求、安装间隙、周边干涉边界都和民用家具有本质区别。这次做的这个抽拉承载结构，就是针对机柜内嵌入式功能模块的安装需求设计的，首先要考虑的是日常运维时的抽拉顺畅度，不能出现卡滞，同时推入到位后要有足够的限位，避免设备运行过程中因为振动出现滑出的情况。

　　从实际应用场景来看，这类结构多用于工业控制柜、测试仪器机架内部，用来承载数据采集模块、信号转换单元这类不需要频繁操作，但检修时需要完全拉出才能完成接线调试、元器件更换的部件。设计之初先核对了标准19英寸机柜的内部安装立柱间距，盒体的宽度方向预留了两侧导轨的安装空间，单边留出3mm的调节余量，方便现场安装时调整导轨的平行度，避免因为安装孔位偏差导致抽拉阻力过大。盒体的深度方向做了限位挡边，当模块完全推入机柜时，前端面和机柜立柱的安装面齐平，不会突出机柜表面影响柜门关闭，也不会因为推入过深导致后部的接线空间被挤压。

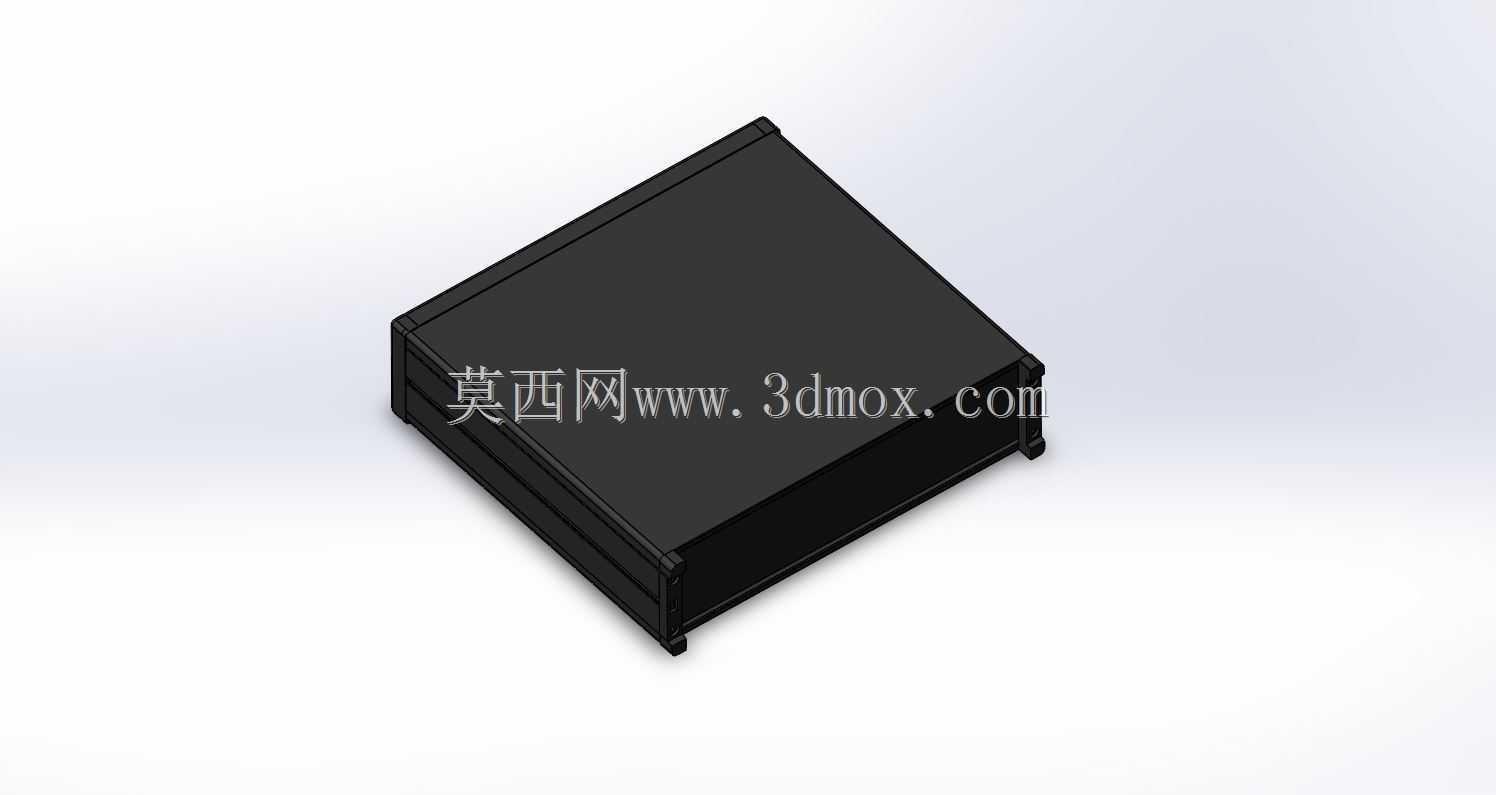

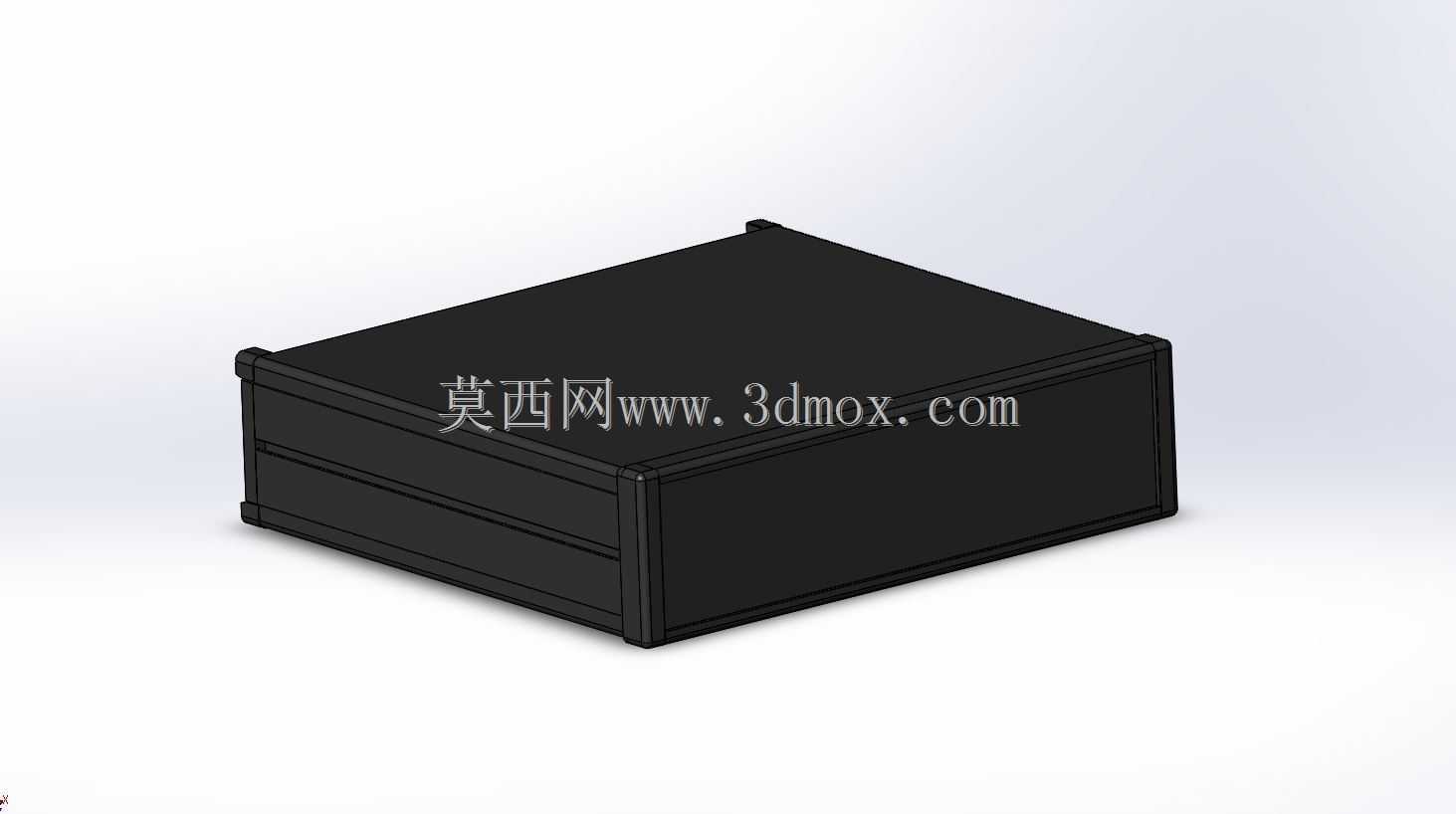

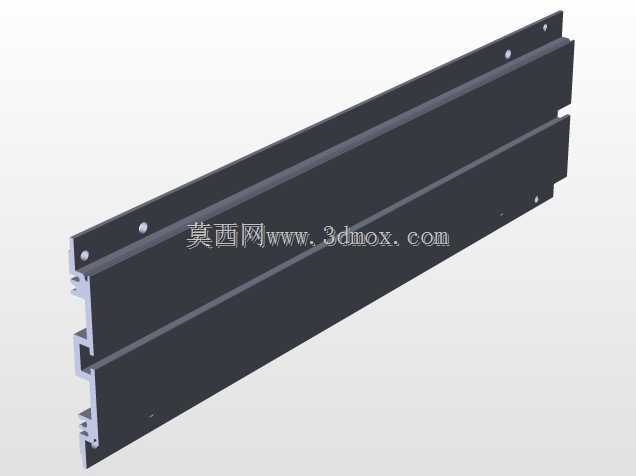

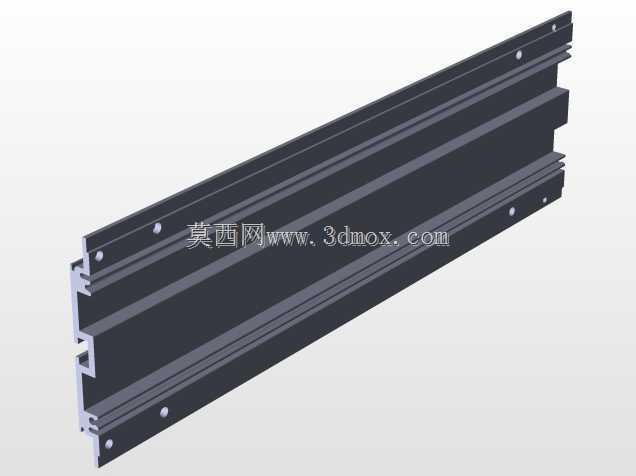

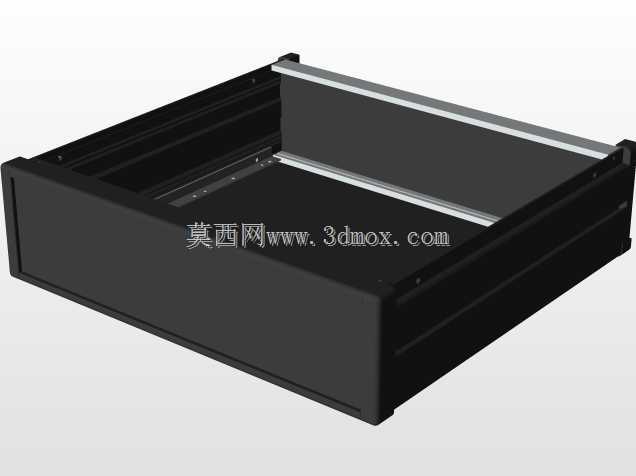

　　结构主体采用折弯钣金成型，侧板和底板的连接采用折边咬合加碰焊的工艺，相比单纯的螺丝连接，整体刚性更好，承载20kg以内的模块时不会出现底板下挠的情况。两侧的导轨安装面做了翻边加强，导轨固定孔采用长圆孔设计，上下方向有1.5mm的调节量，安装时可以根据导轨的实际高度差微调，保证两个导轨处于同一水平面，抽拉过程中不会出现偏载卡顿。盒体内部的底面预留了通用安装孔位的网格，孔距按照25mm的标准模数排布，不管是安装PCB安装柱、小型继电器底座还是固定线束的扎带座，都能找到对应的固定位置，不需要后期现场重新打孔。

　　考虑到工业现场的布线需求，盒体的后端面没有做全封闭设计，预留了过线缺口，模块的供电线、信号线可以从后部直接引出，连接到机柜内部的走线槽，抽拉模块时也不会因为线束拉扯导致接头松脱，缺口边缘做了卷边处理，避免划伤线缆绝缘层。前端面的折边高度比侧板高5mm，一方面是作为抽拉到位的限位面，和机柜立柱贴合后能限制盒体的推入深度，另一方面也能在抽出模块时，防止放置在盒内的小零件、工具从前端滑落。

　　设计过程中特意核对了安装边界，盒体顶部和上层安装板之间预留了20mm的间隙，一方面是给模块上的散热元件留出对流空间，避免热量积聚，另一方面也方便手指伸入扣住盒体前端完成抽拉操作，不需要额外加装外露的拉手，保持机柜内部的整洁。两侧导轨选用的是常规的三节轻载导轨，安装孔位和盒体侧板的固定孔完全匹配，不需要额外做转接件，降低物料采购和装配的复杂度。盒体的表面处理采用黑色哑光喷塑，和机柜内部的常规配色保持一致，不会因为反光影响运维人员观察内部的接线状态，喷塑层的厚度控制在60-80μm，既有足够的防锈能力，也不会因为涂层过厚影响安装尺寸的精度。

　　实际装配验证时，将模块固定在盒体内后，反复抽拉上百次，没有出现卡滞、异响的情况，满载状态下抽出三分之二的行程时，盒体前端的下挠量不到1mm，完全满足使用要求。后部的过线缺口配合线束的固定扎带，在抽拉过程中线束的弯曲半径始终保持在允许范围内，不会出现线材折损的情况。这种结构不需要定制特殊的五金件，所有板材、导轨都是市面上的通用标准件，加工周期短，成本可控，适合批量用在各类标准机柜的内部功能模块安装场景，不管是新设备的集成还是旧机柜的改造升级，都能直接适配安装，不需要对原有柜体做额外的切割、打孔改动。
