老式直板手持通讯电话机结构设计

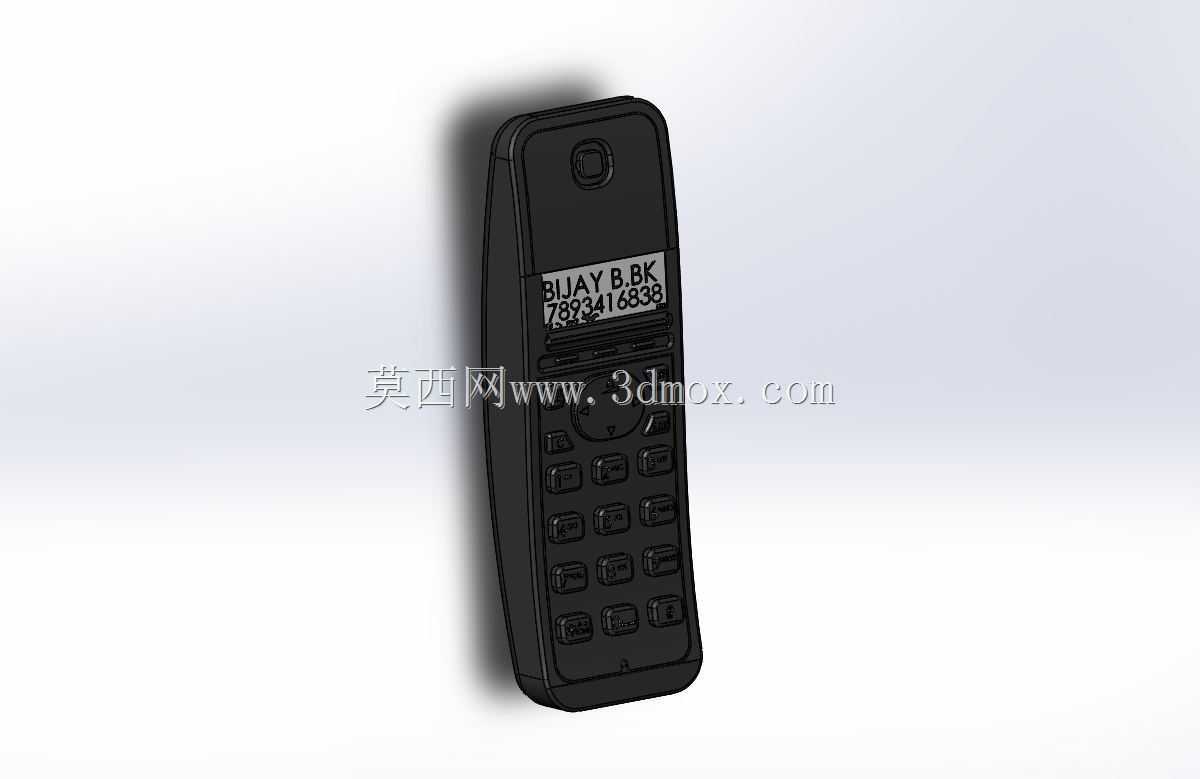

　　这款手持通讯终端的结构设计，完全围绕日常手持使用的人机交互逻辑展开，整机采用长条形一体化外壳布局，握持段做了微弧收腰处理，匹配成年人手掌自然握持时的虎口贴合弧度，长时间单手握持不会出现硌手的问题，整机厚度控制在18mm以内，宽度适配多数人单手握持时拇指可覆盖的操作范围，整机长度刚好可以放入常规工装裤侧袋或者普通通勤包的隔层中，不会出现突出硌碰的情况。外壳采用上下壳扣合加内部螺丝柱锁紧的装配方式，扣合边做了0.8mm的止口错位设计，既可以保证装配时的定位精度，也能避免日常使用中缝隙进灰、轻微泼溅液体渗入内部电路板的问题，所有螺丝孔都设计在电池仓内部以及底部装饰条下方，外观面没有裸露的螺丝孔位，保证整机外观的完整性。

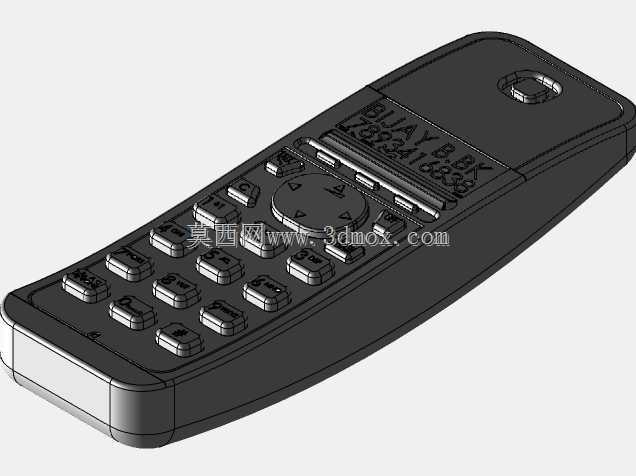

　　正面操作区域的按键采用独立硅胶按键布局，每个按键的凸起高度为1.2mm，按键之间预留了2mm的间隙，避免戴薄劳保手套操作时出现误触的问题，按键表面做了细微的磨砂纹理，手指按压时不会打滑，每个按键的触发行程设计为0.6mm，触发压力控制在1.2N左右，按压反馈清晰，不会出现软塌无反馈或者按压力度过大长时间操作手指酸痛的问题。屏幕区域位于整机上部，采用下沉式安装设计，屏幕表面比外壳面低0.3mm，日常放置时屏幕不会直接接触桌面，避免屏幕被硬物刮花，屏幕周边做了一圈0.5mm的凸边防护，即使整机正面朝下掉落，也能先通过凸边接触接触面，缓冲冲击力保护屏幕组件。顶部设计了独立的听筒出声孔，出声孔采用0.8mm直径的微孔阵列排布，

　　孔位内侧做了防尘网安装槽，可粘贴尼龙防尘网阻挡灰尘进入听筒腔体，同时不会影响声音的传递效果，出声孔的位置刚好匹配人耳接听时的耳道位置，不需要刻意调整握持角度就能获得清晰的听音效果。底部设计了麦克风拾音孔，位置对应人握持时嘴部的自然位置，拾音孔同样做了防尘结构，避免日常使用中灰尘堵塞拾音通道影响通话质量。整机内部的腔体做了分区设计，电路板安装区域预留了2mm的元器件安全高度，电池仓采用独立的卡扣固定结构，不需要额外打胶就能固定电池，更换电池时只需要推开后盖卡扣即可操作，电池仓周边设计了密封胶条安装槽，可根据使用需求加装胶条提升防护等级。侧边没有设计突出的按键，所有功能操作都集成在正面按键区，避免放在口袋中时侧边按键被挤压误触发，

　　整机的边角都做了R3的圆角过渡，没有尖锐的棱角，掉落时可以分散冲击力，降低外壳碎裂的概率。这款设备的结构设计没有多余的装饰性结构，所有造型特征都服务于实际使用需求，外壳壁厚均匀控制在2mm，既保证了结构强度，也不会因为壁厚过大导致外观缩水痕迹，内部的螺丝柱都做了加强筋连接到壳体内壁，避免螺丝锁紧时柱子断裂，所有卡扣的扣合量控制在0.5mm，既保证装配后的扣合强度，也方便后期维修拆解时不会损坏卡扣。在实际应用场景中，这类结构的通讯终端可以适配工业厂区内部通讯、物业安保巡逻通讯、固定场所内部对讲通讯等场景，结构可靠性高，操作逻辑简单，不需要复杂的学习成本就能上手使用，整机的安装边界没有额外的突出结构，配套的充电底座只需要匹配底部的充电触点位置即可，不需要额外设计复杂的定位结构，放置时就能自动对齐触点完成充电。
