做小型测控板卡的直流供电输入接口选型时,很多工程师都会优先考虑这类卧式插装的DC插座,毕竟它的安装高度低,插装后不会在PCB板面上方突出过多结构,很适合对整机厚度有严格限制的便携检测设备、桌面式传感采集终端这类产品。从实际装机的适配场景来看,这类插座主要承担低压直流电源的接入导通功能,常规适配外径5.5mm内径2.1mm或者2.5mm的标准DC公头,导通额定电流一般能覆盖1A到3A的常规传感设备供电需求,足够支撑多数低功耗采集模块、信号转换单元的长期稳定供电。

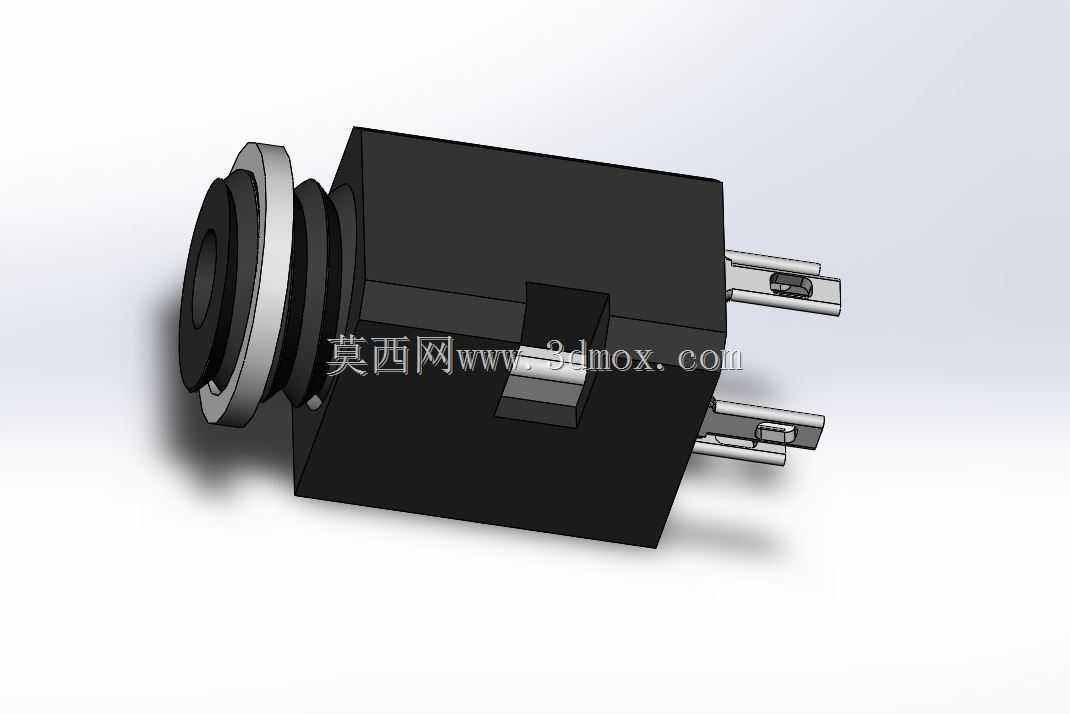

从结构设计的细节来看,这个插座的主体采用绝缘耐温的工程塑料塑封成型,把内部的正负极导电弹片完全包裹在塑壳内部,既可以避免焊接、装配过程中引脚意外短路,也能在日常插拔使用时隔绝外部金属异物触碰带电部件。前端的接口位置做了多层环形密封台阶,配套的橡胶密封圈可以卡在台阶槽内,当插座装配到设备外壳面板上时,密封圈能填充插座与外壳安装孔之间的缝隙,达到基础的防尘防泼溅效果,适合用在有少量粉尘、偶尔会有液体飞溅的工业现场传感设备上。接口内部的负极接触采用多瓣式弹性铜片结构,公头插入时铜片会均匀抱紧公头外壁,保证接触电阻稳定,不会因为设备轻微振动出现接触不良、供电断续的问题;中心的正极接触针采用带弹性顶针的结构,公头插入到位后顶针会有一定的压缩行程,既能保证和公头内孔的可靠接触,也能抵消公头尺寸公差带来的装配偏差,避免插接过紧或者过松的问题。

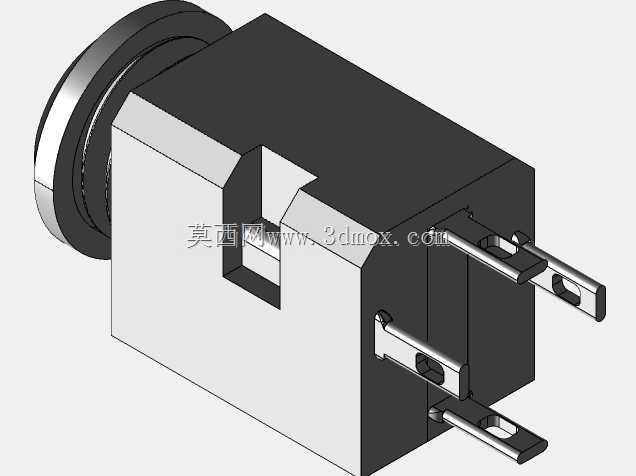

安装固定的结构设计上,这个插座采用卧式双列直插引脚,两个电源引脚平行伸出,直接对应PCB上的两个焊盘孔,波峰焊或者手工焊接都能快速完成装配,引脚的长度刚好适配1.6mm标准厚度的PCB,焊接后不会在PCB背面突出过多焊脚,避免和设备底壳产生干涉。塑壳侧面设计了一个凸起的定位卡块,当插座插装到PCB对应位置时,卡块会卡入PCB上预先开好的定位槽内,焊接过程中插座不会出现偏移、浮高的问题,后续用户插拔电源插头时,卡块也能分担插拔力,避免焊盘长期受力出现脱焊、铜箔脱落的问题。前端的金属固定法兰采用翻边结构,当插座从设备外壳内部向外穿出安装孔时,法兰面会贴住外壳内壁,既可以辅助定位插座的安装位置,也能增强接口部分的结构强度,就算用户插拔时用力偏斜,力量也会通过法兰传递到设备外壳上,不会直接作用在PCB焊盘上。
设计建模的时候需要特别注意几个安装边界的尺寸控制:首先是插座整体的安装高度,也就是从PCB板面到插座最顶端的垂直距离,要和设备内部的预留空间做匹配,避免和上方的屏蔽罩、其他板载元件产生干涉;其次是前端接口的伸出长度,要匹配设备外壳的壁厚,保证公头插入时能完全到位,不会因为外壳壁厚过大导致公头插不到底、接触不良;还有两个插装引脚的间距、引脚直径,要和PCB封装的焊盘孔位严格对应,公差控制在0.1mm以内,避免批量生产时出现插装困难的问题。另外接口中心的高度要和外壳上的安装孔中心高度完全对齐,不然装配后插座会和安装孔出现偏心,既影响外观,也会导致插拔手感变差,长期使用还会加剧内部弹片的磨损。
从实际使用的可靠性角度考虑,这类插座的内部弹片一般采用锡磷青铜材质,表面镀镍处理,既有足够的弹性保证插拔寿命,也有不错的抗氧化能力,长期使用不会因为接触表面氧化导致接触电阻变大、发热严重的问题。塑壳材料一般选用PA66加纤材质,耐温能达到260℃以上,可以承受波峰焊时的高温冲击,不会出现焊接过程中塑壳变形、内部弹片移位的问题。建模的时候还要预留好插拔时的公头活动空间,插座接口前方不要设计其他凸起结构,要保证公头有足够的操作空间,用户插拔电源时不需要刻意对准,就能顺利完成插接操作。
