多层组合式自然水质过滤装置结构设计

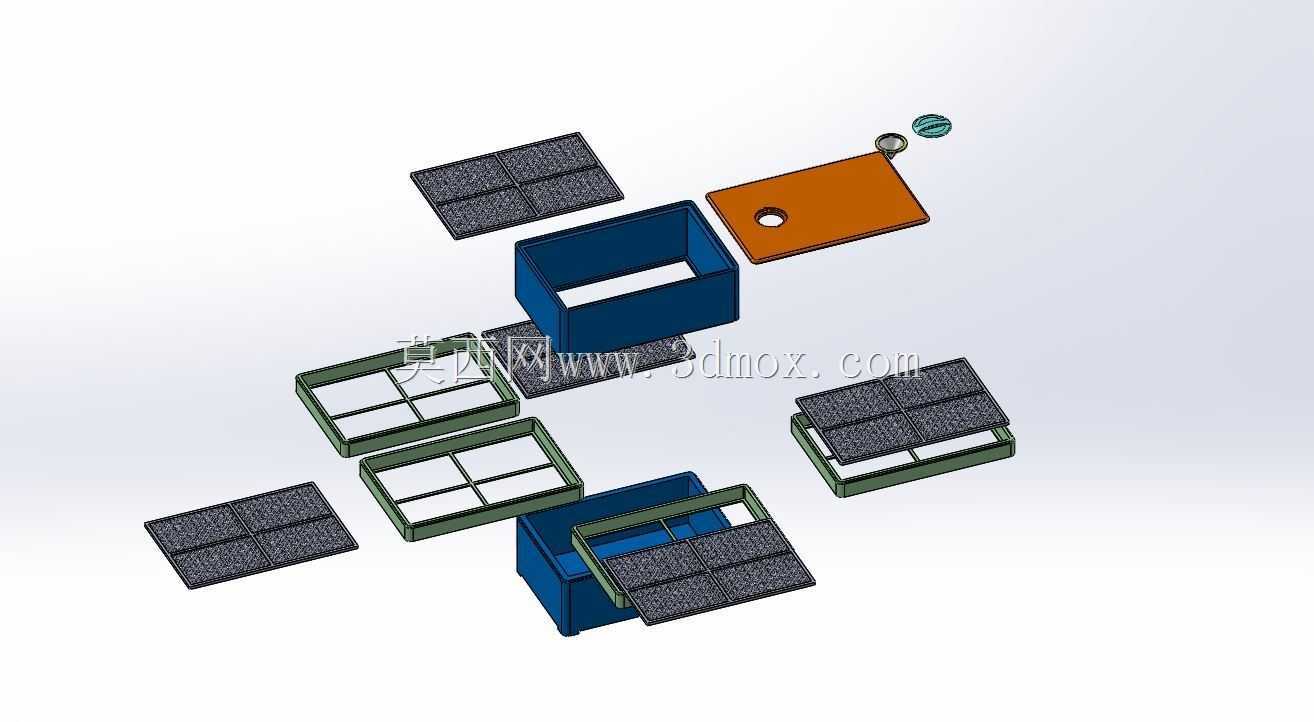

　　这套过滤装置的结构设计，最初是面向户外分散式供水、小型景观水体循环、野外应急净水这类无持续电力供给的应用场景做的适配，核心是依靠重力流完成多级滤料的渗滤过程，不需要额外配置加压泵组，也不用复杂的电控回路，在无外接电源的郊野区域、临时作业点位都能快速搭建投入使用。从结构拆分状态能看到，整套装置采用模块化堆叠的设计思路，主体滤腔采用敞口盒式结构，蓝色的盒体作为滤料的主要承载腔，侧壁做了加厚的翻边处理，一方面是堆叠时的定位止口，避免上下层滤盒错位漏液，另一方面也提升了薄壁盒体的结构刚度，装满湿重滤料的时候不会出现侧壁鼓胀变形的问题。不同层级的滤盒做了结构区分，带格栅分隔的绿色框架层，是用来承托不同粒径的滤料，

　　格栅的筋条宽度和网格尺寸经过匹配，既可以拦住粒径较大的石英砂、无烟煤这类粗滤料，也不会因为开孔过小导致滤速过慢出现壅水，最上层的带孔橙色板件是进水布水板，板上的单孔作为进水入口，水流进入后会在板下的空腔内分散，均匀落到下方第一层滤料表面，避免集中水流冲刷导致滤料层出现坑洞，影响过滤均匀性。配套的多块黑色多孔滤板，是作为不同滤料层之间的分隔承托件，表面的多孔结构可以让水流顺利通过，同时阻隔上下层不同粒径的滤料混层，每块滤板的尺寸和滤腔的内轮廓完全匹配，侧边做了微小的倒角，安装时可以顺着滤腔内壁滑入到位，不需要额外的紧固件固定，后期更换滤料的时候直接逐层取出即可，维护操作不需要专用工具。整套装置的安装边界没有复杂的外接接口，

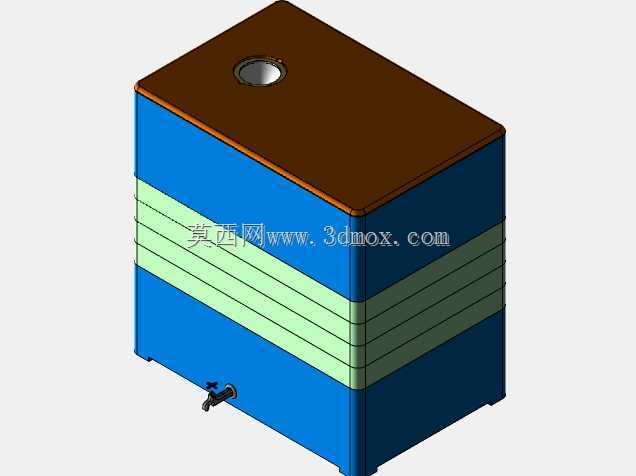

　　只需要将进水端对准布水板的进水孔，底部滤盒的出水端对接集水容器就能完成搭建，堆叠的层数可以根据进水水质的情况灵活调整，进水浊度较高的时候可以增加粗滤料层的盒体数量，水质较好的时候可以减少层数降低整体高度，适配不同的处理需求。滤盒的外形采用规整的矩形结构，堆叠后整体占地轮廓规整，不需要额外的固定支架，依靠各层之间的止口结构就能保持整体稳定，在平整的硬质地面、临时搭建的台面上都能放置使用，不需要做专门的基础固定。结构设计上没有采用复杂的卡扣或者焊接结构，所有部件都是可拆分的独立零件，运输的时候可以将所有盒体、滤板叠套在一起，大幅减少运输占用的空间，适合野外作业时随车携带，现场不需要复杂的组装工序，按照层级依次摆放滤料、放上承托滤板、

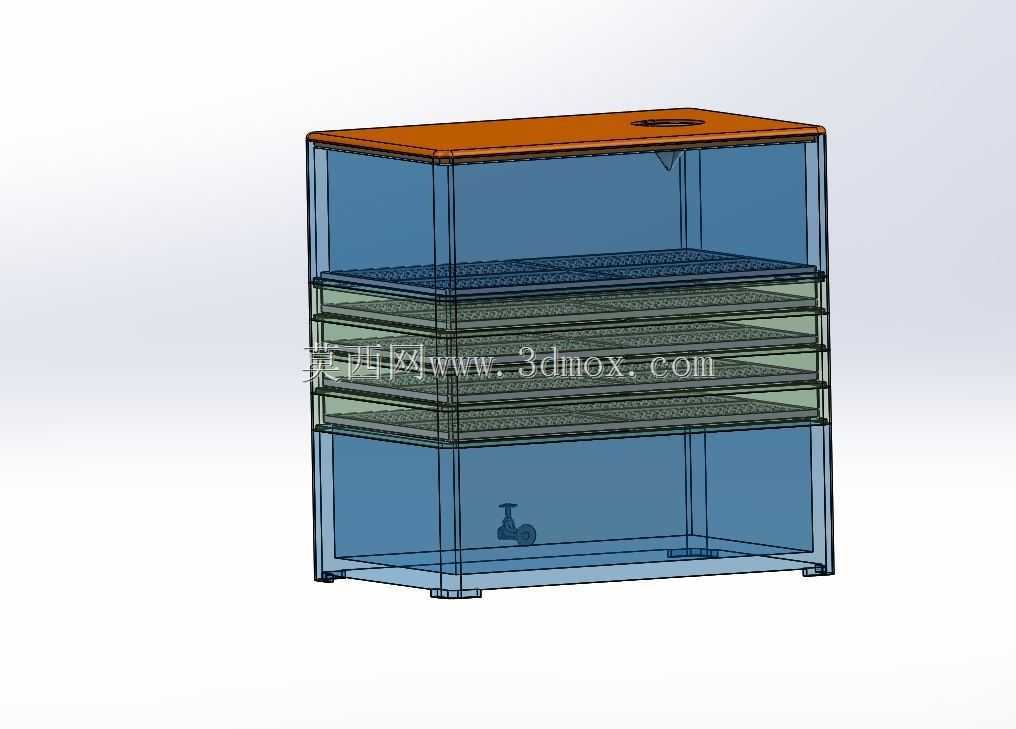

　　堆叠上层滤盒就能完成装配。在实际使用过程中，水流依靠自身重力从最上层布水板进入，依次经过不同层级的滤料层，通过滤料的吸附、截留作用去除水中的悬浮杂质、大颗粒污染物，整个过程没有额外的动力消耗，也不需要投加药剂，适合对水质进行初步的净化处理，处理后的水可以满足景观用水、一般洗涤用水的要求，后续搭配消毒单元也能作为应急生活饮用水的处理单元。各部件的壁厚都做了均匀化处理，在保证结构强度的前提下尽可能减少材料用量，适合采用注塑工艺批量生产，也可以根据使用场景的需求采用板材切割加工做小批量定制，不同材质的适配性较强，采用PP材质制作可以满足常规净水的耐腐蚀要求，采用不锈钢板材加工则可以满足更高强度、更恶劣使用环境的需求。滤腔内部没有多余的加强筋或者凸起结构，滤料装填和清理的时候不会出现结构死角，避免长期使用后积泥滋生细菌，清理的时候只需要将各层拆开，倒出失效滤料冲洗盒体和滤板就能重新装填新滤料，维护操作的门槛很低，不需要专业的运维人员也能完成日常的维护工作。
