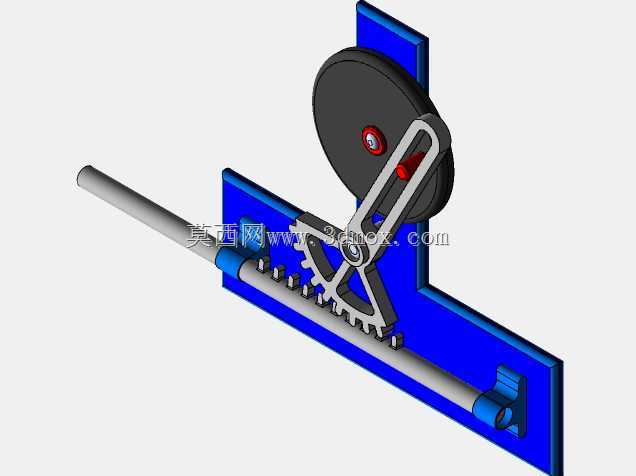

曲柄齿轮齿条式往复运动转换机构

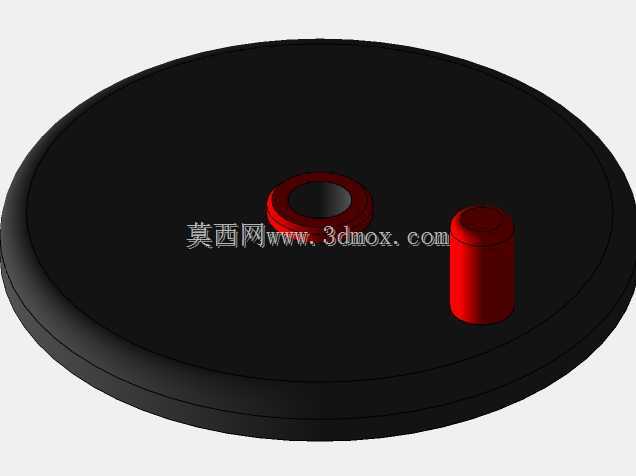

　　这套曲柄齿轮齿条组合的运动转换结构，核心功能是将曲柄端输入的连续圆周旋转运动，转化为齿条轴的直线往复输出，在各类需要直线往复动作的自动化工位、教学演示台架、小型执行机构中都有广泛适配空间。从结构布局来看，整套机构采用L型安装基板作为承载基准，基板的垂直立面用于安装曲柄旋转组件，水平立面则承载齿条轴的导向支撑结构，两个安装面的垂直度公差需要控制在0.02mm以内，才能保证传动过程中不会出现卡滞、偏磨的问题。曲柄部分采用偏心销与连杆铰接的结构，连杆末端与半齿扇结构铰接，半齿扇通过中心转轴固定在水平基板上，当曲柄随输入轴做整周旋转时，会通过连杆带动半齿扇绕自身转轴做定角度往复摆动，半齿扇的齿部与下方的圆柱齿条啮合，

　　最终将摆动转化为齿条沿轴向的直线往复运动。齿条轴的两端采用滑动轴承座做径向支撑，支撑座的内孔与齿条轴的配合选用H7/g6间隙配合，既保证轴向往复运动的顺滑度，又能控制径向跳动量在合理范围内，避免齿条与齿扇啮合时出现侧隙过大或者顶齿的问题。设计过程中需要重点核算几个核心参数：首先是曲柄的偏心距，这个参数直接决定了齿条的往复行程，偏心距越大，齿条的直线运动行程越长，同时连杆的摆角范围也会相应增大，需要校核连杆在两个极限位置时不会与基板、齿扇结构发生运动干涉；其次是半齿扇的分度圆半径与齿形参数，需要与齿条的模数、压力角完全匹配，啮合重合度不能小于1.2，否则高速运转时会出现传动冲击、噪音过大的问题；另外还要考虑曲柄输入轴的支撑刚度，

　　输入轴端可以预留带轮或者联轴器的安装位，方便对接动力源，比如小型减速电机、手摇输入轮等不同的动力输入形式。安装边界方面，整套机构的垂直安装面需要预留四个螺栓固定孔，孔位分布要匹配常用的工业铝型材安装间距，水平方向的齿条轴伸出端可以根据实际需求加装执行末端，比如推块、拨叉、检测探头安装座等，适配不同的工位动作需求。在实际应用场景中，这类结构常被用在小型物料的推送工位、筛网的往复振动驱动、教学实验台的运动原理演示、小型喷涂设备的喷枪往复移动驱动等场景，相比槽轮、凸轮等其他往复运动结构，这套曲柄齿轮齿条组合的传动效率更高，往复行程的调整可以通过更换不同偏心距的曲柄来实现，维护过程中只需要定期在齿面、铰接点、滑动支撑位置添加润滑脂即可，

　　长期运转的磨损量更小，传动过程中的力传递更平稳，不会出现凸轮结构常见的刚性冲击问题。建模过程中需要重点处理铰接位置的配合关系，所有转动副的同轴度公差要严格控制，连杆两端的铰接孔中心距公差需要控制在0.01mm以内，避免出现过约束导致的运动卡顿；齿扇与齿条的啮合位置要预留合理的侧隙，常温工况下侧隙控制在0.05-0.1mm之间，既可以补偿加工装配误差，也能避免热胀冷缩导致的卡滞。基板的边角位置都做了倒角处理，避免安装过程中出现锐边划伤，所有固定螺栓都采用内六角圆柱头螺钉，沉头孔的深度要保证螺栓安装后不会突出安装面，避免与其他运动部件发生刮碰。齿条轴的末端可以根据使用需求加装行程限位块，防止往复运动超出行程范围导致机构损坏，限位块的位置可以沿轴的轴向调整，方便适配不同的行程限制需求。
