LM2596S直流降压转换器电路板结构设计

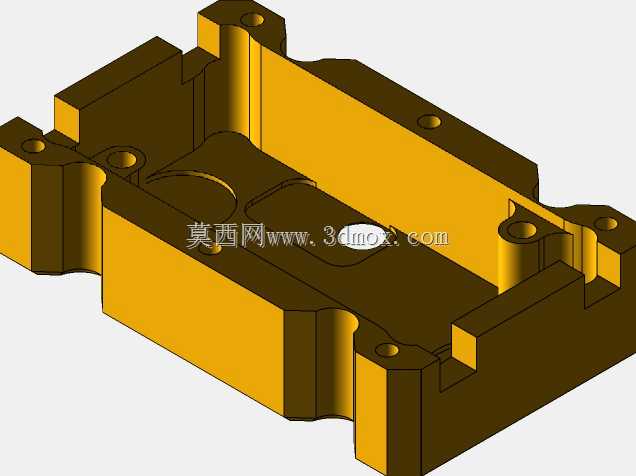

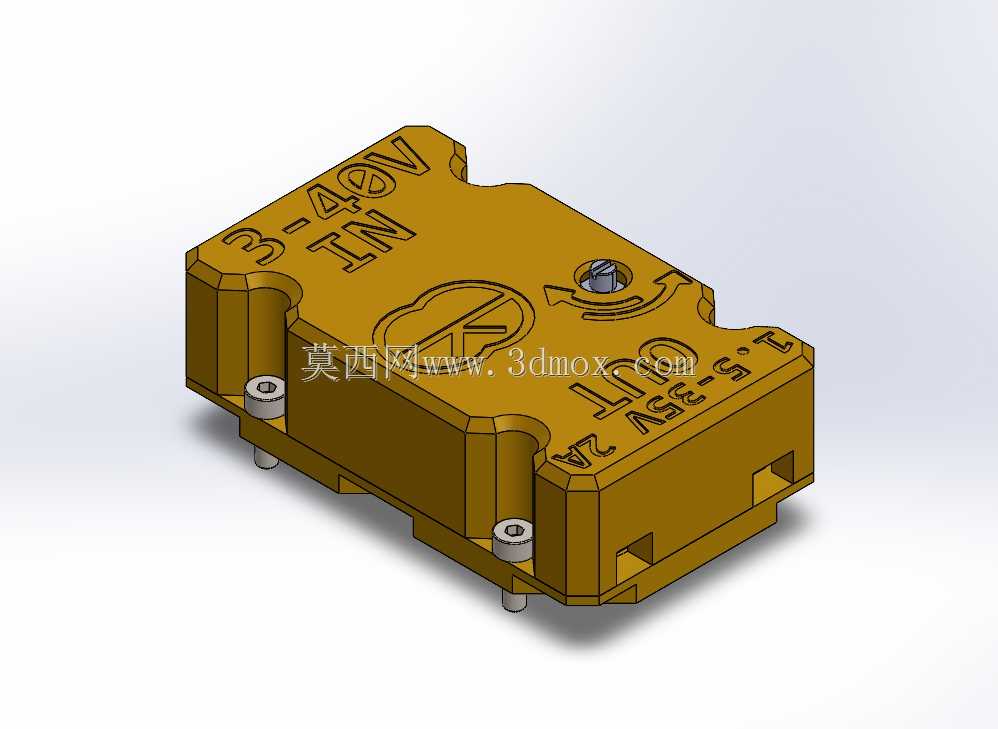

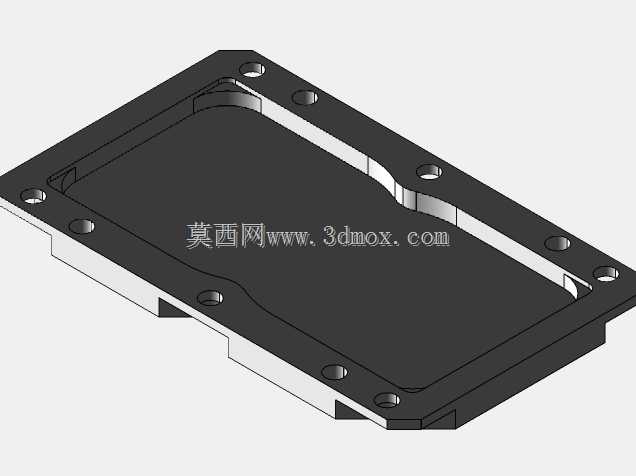

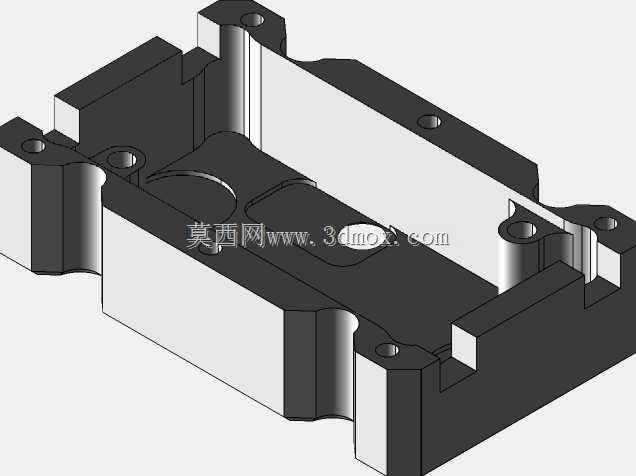

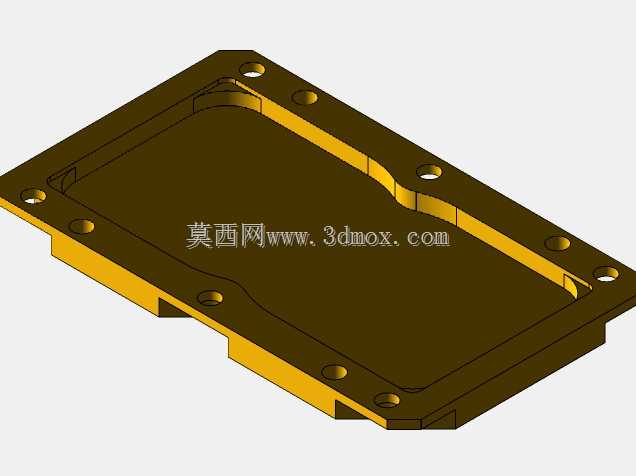

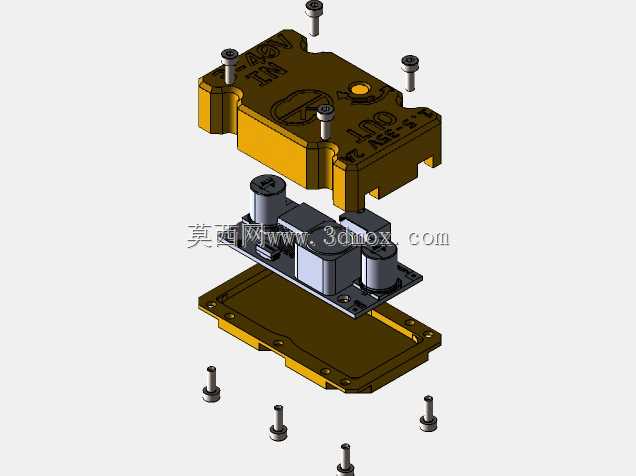

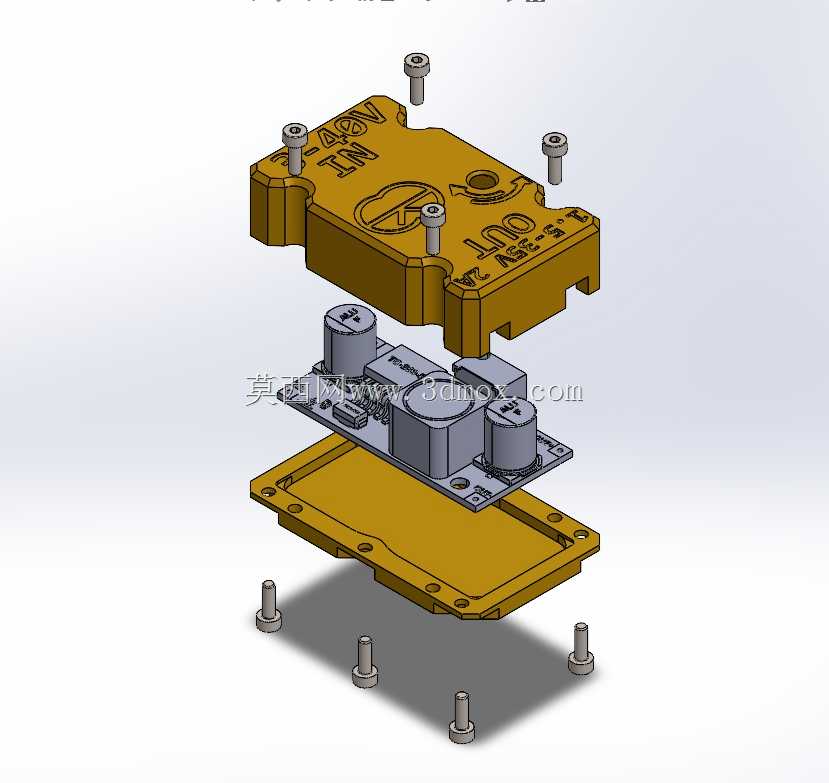

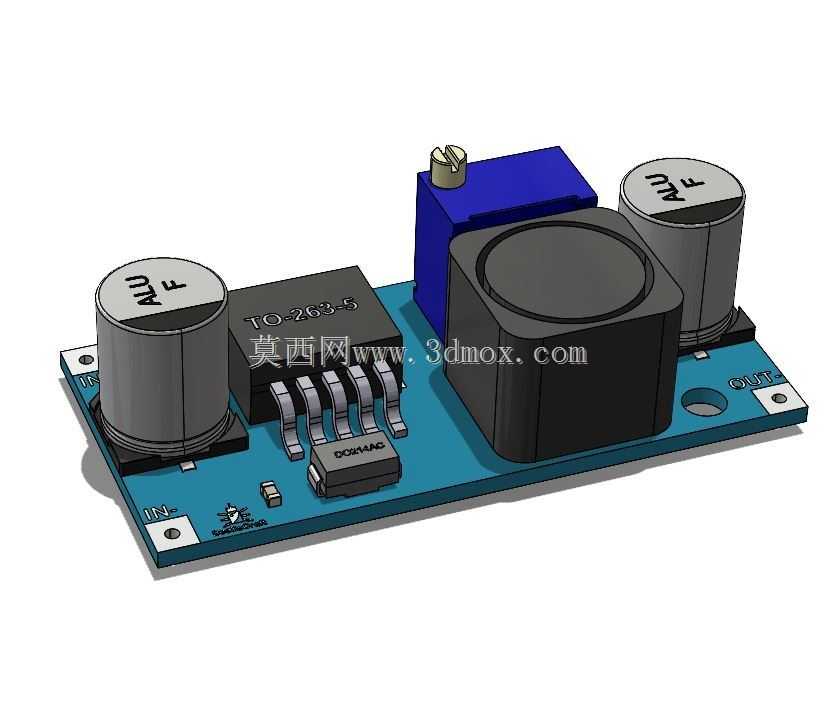

　　这款LM2596S降压模块的结构设计，完全围绕小功率直流电源变换场景的实际安装需求展开，日常在工控板卡供电改造、小型电子设备外接电源适配、DIY电子项目电源集成场景中使用频率极高，核心作用是将较高的直流输入电压稳定转换为负载所需的低压直流输出，替代传统线性稳压方案解决发热量大、转换效率低的问题。从结构设计逻辑来看，整个PCB板采用蓝油阻焊的常规工艺板型，板边预留两个对称的安装固定孔，孔径适配M3规格的螺丝，可直接固定在设备壳体的预留螺柱上，也可通过铜柱垫高实现悬空安装，避免板底焊点与金属壳体接触造成短路。板上元件布局完全遵循功率回路最短的设计原则，输入端的铝电解电容紧贴输入焊盘布置，可第一时间滤除输入线路携带的纹波干扰，

　　避免长走线带来的寄生参数影响稳压效果；核心的TO-263-5封装稳压芯片布置在板身中部，紧邻功率电感，大电流走线段做了加宽处理，过流能力可满足3A持续输出的设计要求，芯片下方的PCB区域做了露铜加锡处理，可辅助芯片散热，在满负载工况下无需额外加装散热片即可维持稳定工作。输出端的电解电容同样紧贴输出焊盘，配合小型贴片电容进一步滤除输出端的开关纹波，板载的蓝色多圈可调电位器布置在板边位置，方便使用者在调试阶段用螺丝刀微调输出电压值，无需拆解设备即可完成电压校准。板身的丝印层清晰标注了输入输出的正负极标识，避免安装时接反线路造成元件烧毁，所有直插元件的焊盘均做了加大处理，提升焊接可靠性，同时也方便后期维修更换元件。

　　整个模块的外形尺寸控制得十分紧凑，长宽尺寸适配多数小型设备的内部安装空间，板上最高元件为功率电感与电解电容，整体高度不超过15mm，可嵌入到空间局促的壳体内部，不会与其他板卡或结构件产生干涉。在实际选型使用时，需要注意安装边界要预留出接线的操作空间，输入输出的导线线径要匹配最大输出电流，避免导线压降影响输出电压精度，同时要保证模块周边留有一定的空气流通空间，帮助功率元件散出工作时产生的热量，长时间满负载工作时也可在芯片或电感表面粘贴小型导热硅胶片，将热量传导到设备壳体上进一步提升散热能力。
