田宫TT-01遥控赛车油压减震器模型

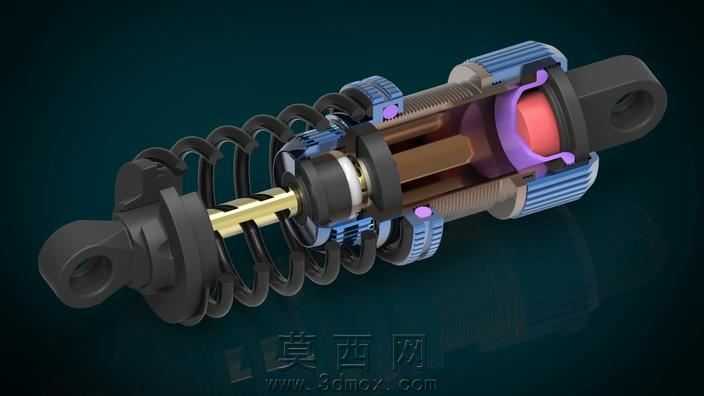

本模型为适配田宫TT-01遥控赛车的油压式减震器三维建模作品，建模过程中严格遵循遥控模型避震器的真实结构比例进行还原，首先通过草图绘制勾勒出减震器上下安装吊耳的轮廓，通过拉伸、切除特征完成带安装孔的吊耳主体建模，保证吊耳的铰接安装尺寸与TT-01车架的安装位完全匹配。随后进行阻尼筒部分的建模，分别绘制外筒、内阻尼芯、调节旋钮的截面轮廓，通过旋转凸台特征生成筒身基础结构，再对筒身表面的调节螺纹、防滑滚花进行细节刻画，滚花部分采用圆周阵列的方式生成均匀的凹凸纹理，还原真实避震器的阻尼调节结构外观。弹簧部分通过螺旋线扫描生成基础簧体，再对弹簧两端的并圈磨平结构进行切除处理，保证弹簧两端与上下托盘的贴合度符合真实装配逻辑。内部结构部分完整还原了活塞、阻尼油腔、密封胶圈、限位卡簧的细节，不同功能的零件在建模时单独分配图层，方便后续装配与材质调整。渲染阶段采用深色渐变背景突出主体，金属部件采用高反光镀铬材质模拟活塞杆的金属光泽，筒身调节旋钮采用哑光蓝色工程塑料材质，弹簧采用发黑弹簧钢材质带有细微的磨砂金属质感，内部密封件、缓冲垫分别采用紫色、红色的橡胶材质，通过调整材质的粗糙度、反射率参数区分不同零件的质感差异，同时添加剖面展示效果，将减震器内部的阻尼结构直观呈现出来。设计过程中充分考虑了遥控赛车避震器的工作逻辑，各活动部件的装配间隙预留合理，既还原了真实产品的结构特征，也兼顾了三维展示的视觉效果，能够清晰展现油压减震器的工作原理与装配关系，可用于遥控车改装参考、模型结构教学或者相关产品的设计验证使用，整体建模精度较高，细节刻画到位，各零件之间的装配关系清晰，没有出现结构干涉或者比例失调的问题。
