复摆颚式矿石破碎设备三维结构设计

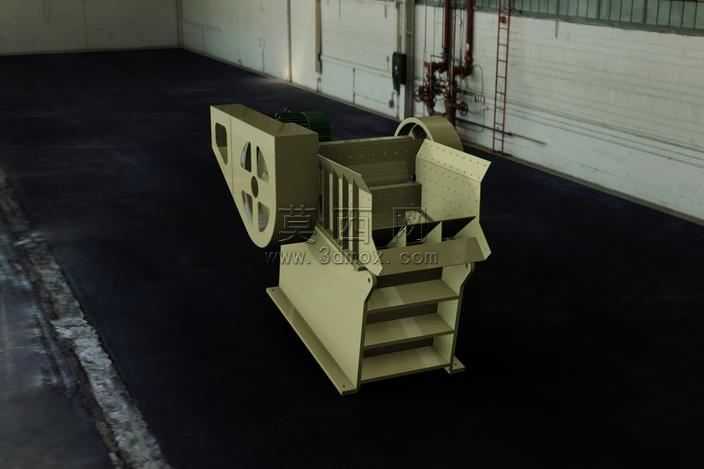

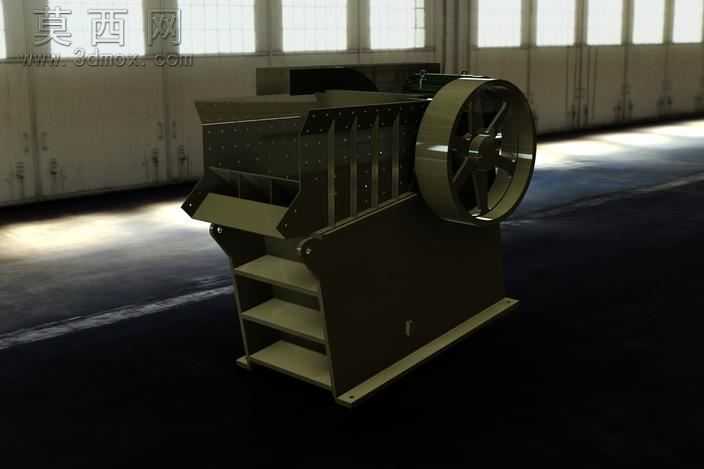

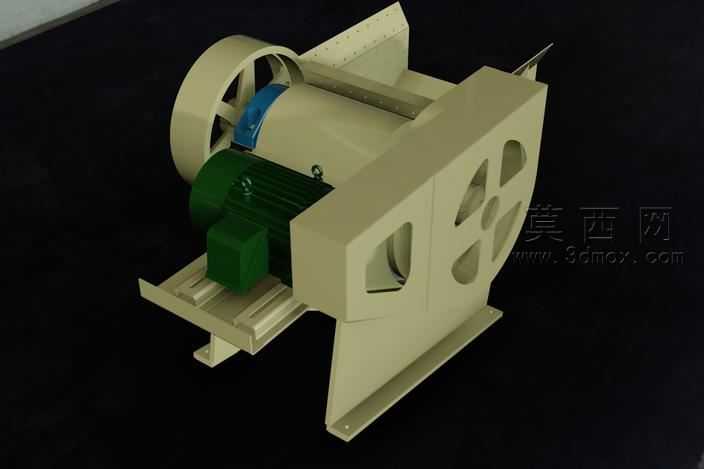

本作品为复摆颚式破碎机的全参数化三维建模成果，建模阶段严格遵循矿山破碎设备的实际设计规范，先完成核心参数的推演确定：根据待破碎岩石的进料粒度、抗压强度预设破碎比，依次确定动颚悬挂点位置、偏心距、肘板长度与夹角、破碎腔上下口宽度等核心尺寸，确保整机作业参数匹配硬岩粗碎的工况需求。建模过程中采用自顶向下的设计逻辑，先搭建整机骨架模型，明确各部件的装配基准与运动干涉边界，再逐一生成单个零件：动颚部件采用箱型铸造结构建模，预留轴承安装位与衬板螺栓孔，还原实际铸件的拔模斜度与加强筋布局；定颚架与机架部分采用焊接钢结构的建模逻辑，区分侧板、前墙、后支座的不同板材厚度，添加焊接坡口与肋板结构，还原重型机架的刚性设计特征；偏心轴部分按照实际轴类零件的加工逻辑建模，依次绘制轴段、键槽、轴承配合面、偏心配重块结构，确保与动颚、皮带轮、飞轮的装配尺寸完全匹配；肘板、调整座、拉紧弹簧、锁紧垫片等辅助部件也逐一按照实物比例建模，还原颚式破碎机的排料口调整机构与过载保护结构。材质与渲染阶段，针对不同部件的实际材质赋予对应材质属性：机架、动颚等铸造件赋予哑光铸铁材质，添加细微的铸造颗粒纹理与使用磨损痕迹；偏心轴、飞轮等机加工件赋予金属切削后的亮面钢材材质，区分加工面与非加工面的粗糙度差异；衬板部分赋予高锰钢材质，添加表面的淬火纹理与破碎作业留下的细微撞击痕迹；皮带轮部分添加橡胶皮带材质与铸铁轮辐材质，还原传动部件的真实质感。渲染场景采用工业厂房的真实环境，添加柔和的顶光与侧光，突出设备的结构层次与厚重感，同时通过半透明剖面展示破碎腔的内部结构，清晰呈现动颚的往复运动轨迹与物料破碎的作业空间。整体设计完整还原了颚式破碎机的机械结构与作业原理，所有部件可实现虚拟装配与运动仿真，能够直观展示设备的运行逻辑与结构细节。
