微型MR系列深沟球轴承四款规格

　　微型深沟球轴承在小型旋转机构里承担径向支承与少量双向轴向限位，常见于精密仪器、办公设备、小型传动模组、航模动力轴、医疗手持器械以及自动化检测工位。MR63ZZ、MR83ZZ、MR84ZZ、MR95ZZ这几款同属微型系列，外形都采用窄截面圆环结构，内圈、外圈、滚动体和冲压防尘盖组成完整支承单元。建模时先按各规格的内径、外径和宽度建立同轴回转体，再切出滚道圆弧，保证钢球与内外滚道之间的接触关系符合深沟球轴承的几何特征。滚道不是简单的直角槽，截面圆弧半径略大于钢球半径，这样在受载时接触区能够分散应力，同时保留轴承对轻微轴线偏斜的适应能力。保持架用于分隔相邻钢球，避免滚动体直接接触造成摩擦和磨损；两侧ZZ防尘盖与外圈槽口配合，

　　在内圈附近形成窄间隙，能够阻挡粉尘、纤维和碎屑进入滚道，也能减少润滑脂外泄。对于小型设备而言，防尘结构尤其重要，因为这类轴承常常安装在空间紧凑、维护不便的位置，一旦污染物进入，噪声和回转阻力会迅速上升。四款轴承的尺寸边界不同，选型时不能只看孔径。MR63ZZ、MR83ZZ、MR84ZZ、MR95ZZ分别对应不同的内径、外径和宽度组合，轴肩与座孔台阶必须留出合理的装配位置。轴颈与内孔采用过渡或小过盈配合时，要控制轴的表面粗糙度和圆角半径；座孔与外圈配合则应兼顾外圈定位和热胀补偿。若轴肩过高，会接触防尘盖或保持架，造成摩擦；若圆角过大，又会使轴承端面不能贴紧定位面。三维布局中应把轴承外圈外径、内圈孔径、总宽、

　　倒角范围和相邻零件间隙同时表达清楚，避免装配时出现压盖干涉、挡圈错位或润滑空间不足。深沟球轴承的主要用途是支承旋转轴，使轴在规定转速下保持稳定回转中心。微型规格承载能力相对有限，更适合轻载、较高转速、低摩擦转矩的场景。例如小型步进电机输出轴、同步带张紧轮、编码器联接轴、微型风扇转子、精密旋钮机构和小型滚轮导向机构，都可能用到这类轴承。设计轴系时，通常成对使用以形成跨距支承；若两支承距离过短，轴端受径向力时容易产生摆动，若跨距过大，则会增加轴的挠度和对同轴度的要求。轴承安装方向对ZZ结构影响不大，但压装力必须作用在被配合的套圈上：压入轴时力应施加在内圈端面，压入座孔时力应作用在外圈端面，不能通过滚动体传递装配力，否则滚道会产生压痕。

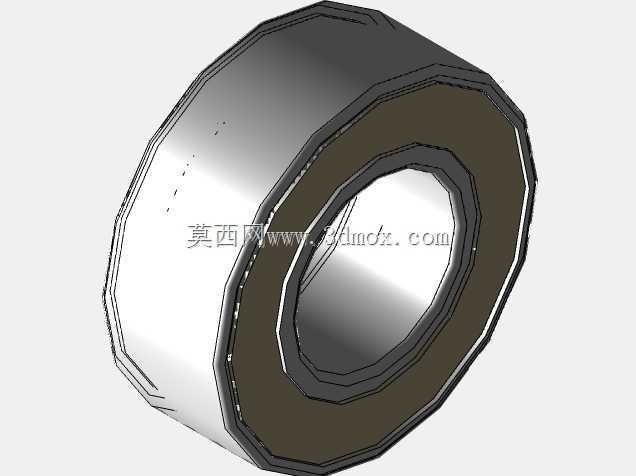

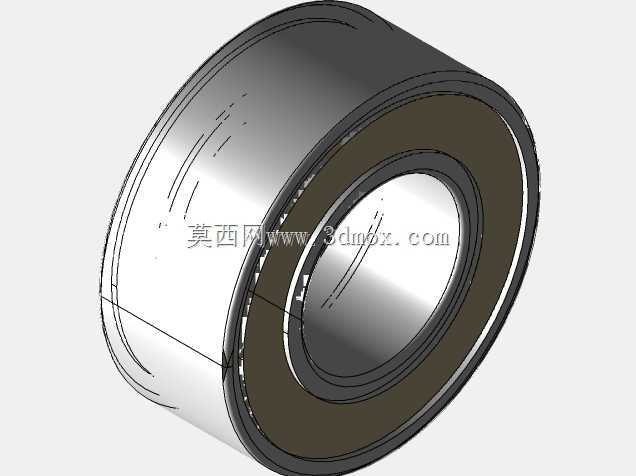

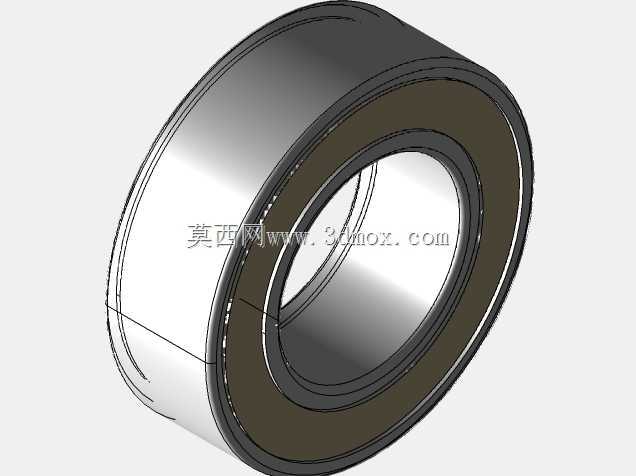

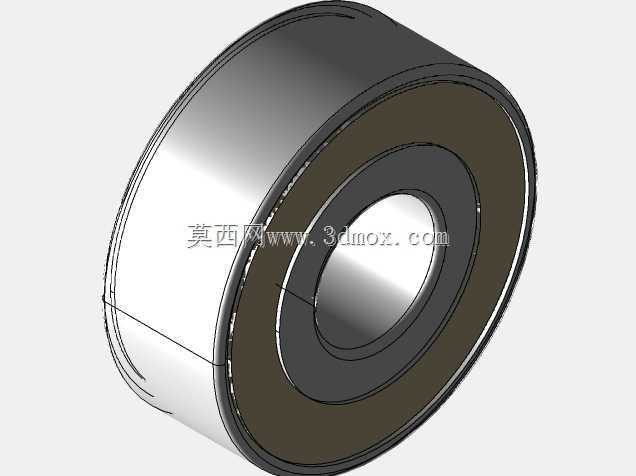

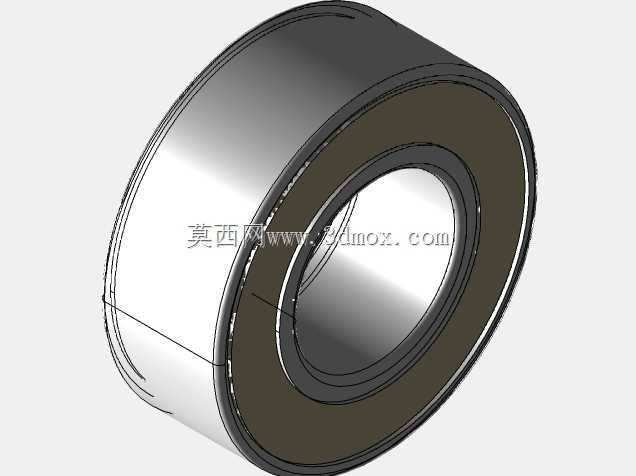

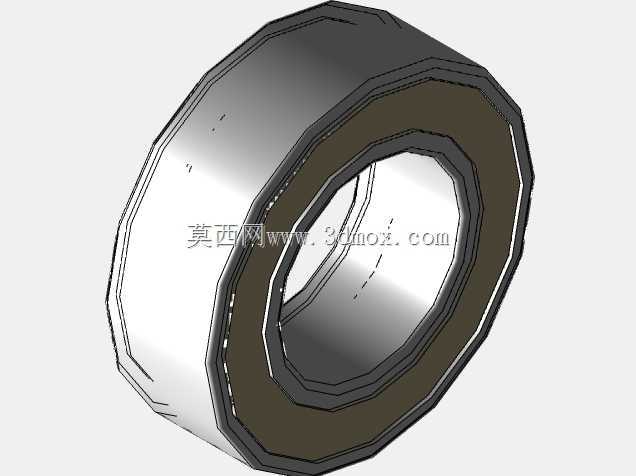

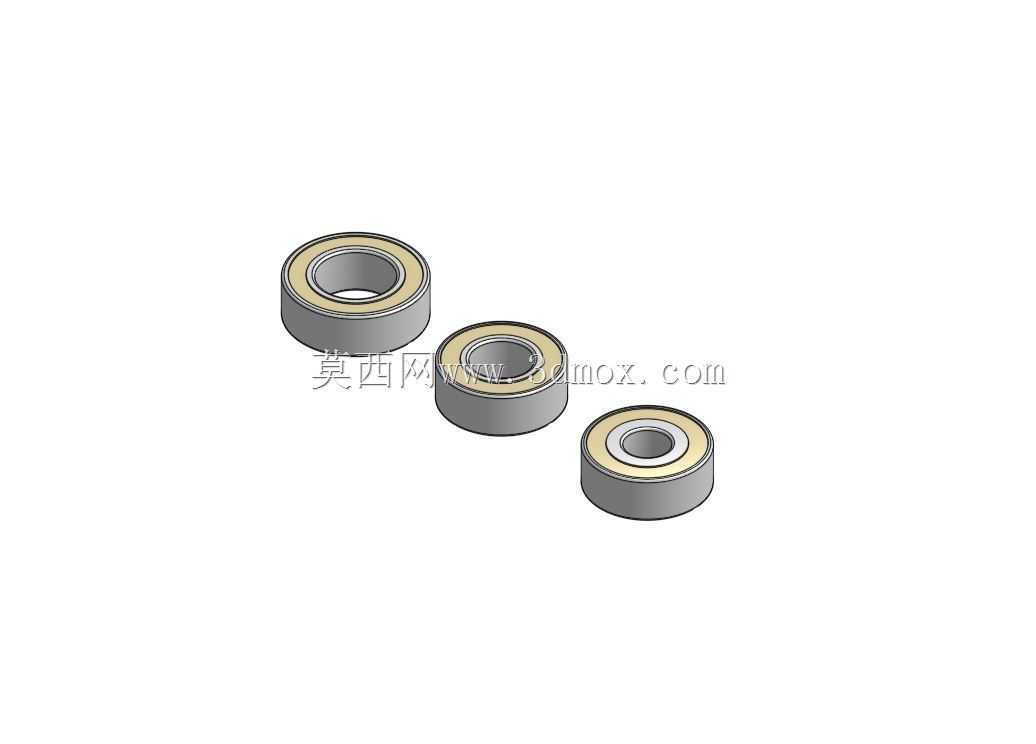

　　模型中把钢球沿圆周均布，可以直观展示承载路径。径向载荷作用时，载荷区位于轴承下半周或受力方向一侧，钢球依次进入和离开载荷区，因此滚道表面质量、钢球等级和润滑状态会直接影响运转噪声。微型轴承对配合公差更敏感，过大的过盈会使径向游隙减小，出现转动发紧；过松则可能发生内圈爬行或外圈微动磨损。设计中还要考虑工作温度引起的尺寸变化，钢与铝合金座孔热膨胀系数不同，在温升明显的设备里，外圈配合不宜过紧。润滑方面，微型轴承多采用脂润滑，防尘盖内部空间可保存少量润滑脂，滚道附近不需要复杂油道。若用于高速或低温环境，应选择基础油黏度合适的润滑脂，并在结构上避免密封盖接触内圈。三维建模时可将内圈、外圈、钢球、保持架和防尘盖分层处理，便于工程图中剖视表达，也方便后续做干涉检查。外观上，四款轴承均为低矮圆柱形态，端面平整，外圈与内圈之间可见环形缝隙和钢球排列轮廓；金属材质可体现套圈淬火后的钢质表面，防尘盖则呈现冲压金属片特征。把这些细节纳入装配模型，不仅能展示零件外观，也能帮助结构工程师核对轴系布局、安装空间和维护方式。
