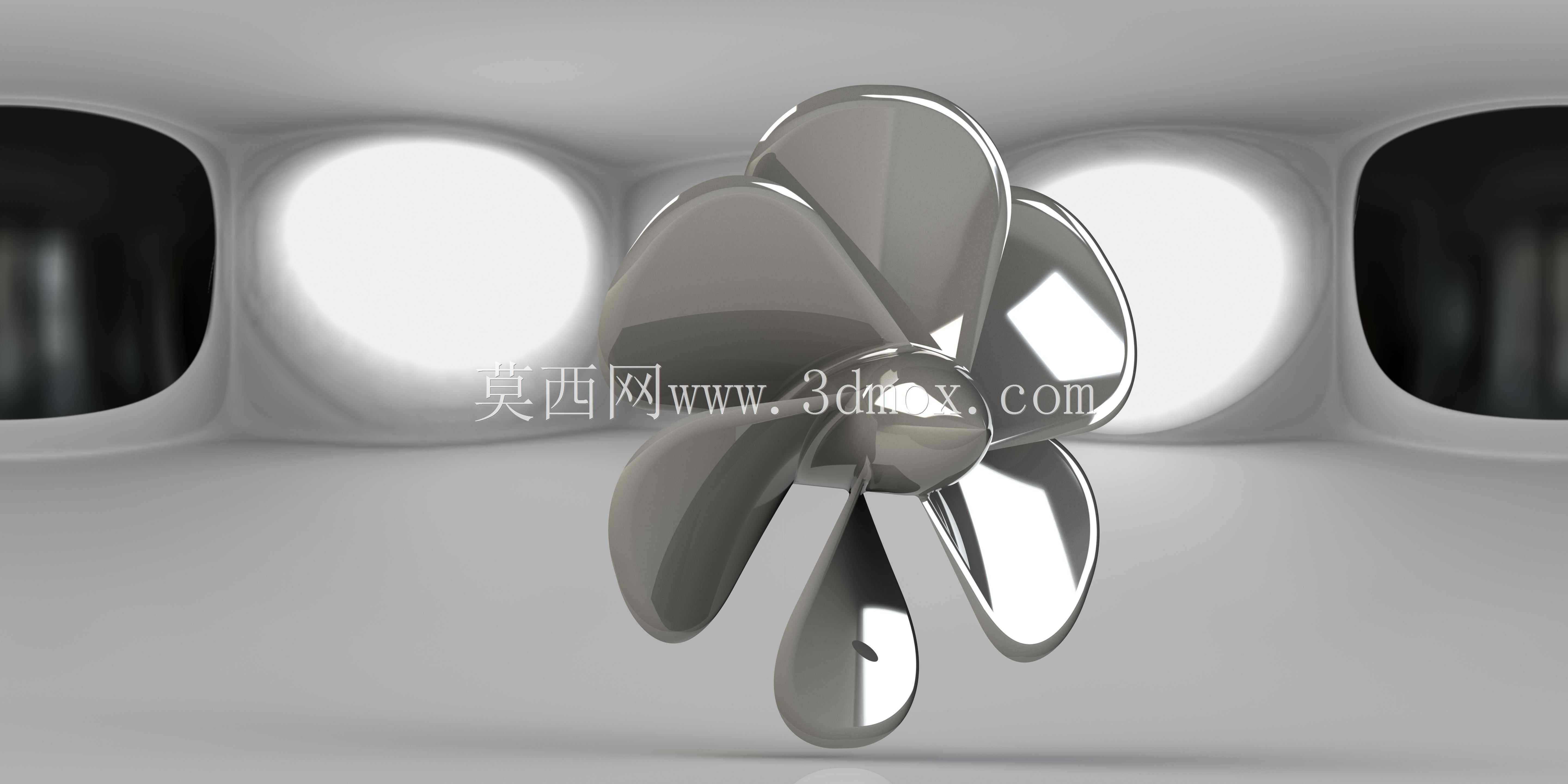

该模型呈现的是一枚六叶片螺旋推进部件,整体由中心轮毂、放射状布置的六片曲面叶体以及端部连接区域构成,外观采用高反射金属材质表现,能够清晰反映叶片连续曲面的曲率变化与装配关系。此类部件常见于小型船舶推进、水下探测设备、风洞试验装置、流体循环系统以及部分低噪声动力装置中,其核心作用是在旋转过程中推动介质形成定向流动,把转轴输入的扭矩转化为轴向推力,或者在气流、水流作用下将流体能量转化为旋转运动。
从结构布局看,六片叶片沿轮毂周向均匀分布,相邻叶片之间保持约六十度夹角,这种布置方式有利于降低单叶载荷,使旋转时的推力输出更加连续。与三叶或四叶桨相比,六叶结构在相同直径下可将负荷分摊到更多叶面上,单片叶承受的弯曲力矩更小,适合对振动、噪声和推进稳定性要求较高的场合。叶片并非简单平板,而是从根部向边缘逐渐过渡的空间扭曲曲面:靠近轮毂处叶根较宽、厚度较大,用于承担扭矩传递和离心力;向叶梢延伸时,叶体逐渐变薄,曲面扭转角随之变化,使不同半径位置的叶切面在旋转时都能获得较合理的攻角。
建模时需要重点处理叶根与轮毂的过渡区域。该区域既是应力集中位置,也是流体容易发生分离的位置,若圆角过小或曲面衔接生硬,实际运行中可能出现局部涡流、疲劳裂纹或铸造缺陷。模型中叶片根部以圆滑曲面汇入轮毂,保证几何连续性,便于后续进行有限元应力分析和流体仿真。中心轮毂承担与传动轴连接的功能,外形呈回转体,内部可根据实际需求扩展键槽、锁紧螺母、锥面配合或法兰孔等结构。轮毂直径不能盲目缩小,过小会削弱轴系连接强度;也不宜过大,否则会增加中心阻流面积,降低有效推进效率。
外形尺寸方面,这类螺旋桨的设计边界通常由安装空间、转速、介质密度和所需推力共同决定。外径决定叶梢线速度,转速越高,叶梢越容易接近介质临界速度,带来噪声和空化风险;因此在高速工况下,需要适当控制直径并优化叶切面厚度分布。轴向长度则主要受轮毂宽度和叶片前后掠形影响,安装时应保证叶梢与护罩、管壁或船体内壁之间留有足够间隙,避免旋转干涉,同时减少叶梢涡流对固定部件的冲击。若用于管道或涵道结构,间隙过小会提高加工和装配精度要求,间隙过大又会造成介质回流,影响效率。
设计思路上,曲面叶片需要同时兼顾力学性能与流体性能。叶切面可参考翼型截面进行构建,沿径向设置不同弦长、拱度和扭转角,使根部区域满足强度要求,中部区域承担主要推力,梢部区域减少涡流损失。叶片前缘应保持顺滑,后缘可根据制造工艺适当加厚,避免钛合金或铸钢件在加工、焊接、打磨时出现薄弱边。对于水下用途,还要关注空化现象:当叶片局部压力低于介质汽化压力时,会产生气泡并在高压侧溃灭,长期作用会造成表面点蚀。六叶布局通过降低单叶载荷,可在一定程度上缓解这一问题,但仍需结合转速、浸深和盘面比进行校核。
在实际设备选型中,该类部件不能只依据外观形状确定,还要匹配轴径、旋向、转速范围、推力方向和介质特性。若用于空气环境,叶片可采用较薄截面以降低惯量;若用于水环境,则需要更重视耐腐蚀、密封和轴系支撑。钛合金材料具有比强度高、耐腐蚀好、密度相对较低的特点,适合海水、化工流体或轻量化要求较高的场景,但成本较高,制造时对铸造、数控加工和表面抛光都有较高要求。模型的金属高光表现有助于检查曲面光顺度、叶根对称性和整体动平衡趋势,后续工程细化时可在轮毂内部增加轴孔、止动面和平衡修正结构,使概念造型进一步转化为可加工、可装配、可校核的推进零件。
