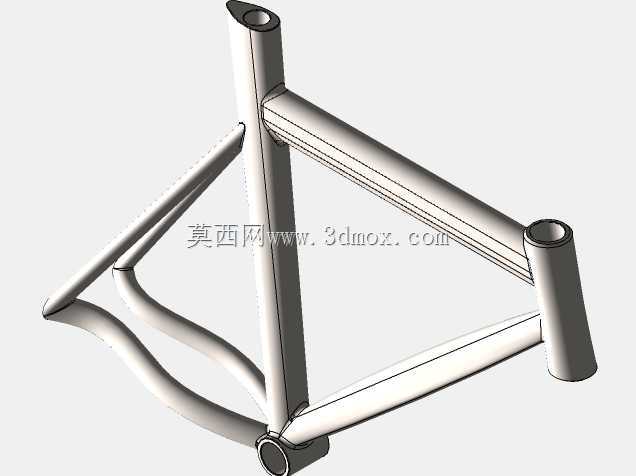

该结构围绕两轮人力骑行车辆的承载主体展开,采用经典三角形管材布局,将头管、座管、五通以及后叉连接区域整合为一个连续受力框架。头管位于车架前部,用于安装前叉转向组件,其轴线保持设定的前倾角,使转向时车辆能够获得稳定的回正趋势;座管位于车架中上部,承担鞍座立管的插入与高度调节功能;五通区域位于下部交汇位置,是曲柄、中轴和链条传动系统的安装基准;后部则通过上叉与下叉形成后轮安装空间,保证轮组、刹车和传动件之间具有明确的装配边界。
从受力路径看,骑行过程中的载荷并非集中在单一管件上。踩踏时,五通处会承受周期性扭转载荷,人力通过曲柄传入中轴,再经链条传递至后轮;车架下管和立管将这部分载荷分散到前后轮支撑点。制动时,前叉和头管区域承受较大的纵向冲击,后三角则在后轮制动和颠簸路面中承担拉压复合载荷。三角形布置的优势在于管件主要承受轴向拉压,相比单纯依赖抗弯截面,能够在较轻质量下获得较高刚度。管材交汇节点采用平滑过渡形式,可降低焊缝根部和管径突变处的应力集中,对疲劳寿命较为有利。
设计时需要优先控制若干关键边界。头管内径与长度需匹配前叉碗组规格,端面应保持与转向轴线垂直;座管内径要与鞍座立管形成稳定配合,并预留足够的插入深度;五通位置需要与中轴宽度、曲柄回转空间和链线位置协调;后叉开档宽度决定后轮花鼓的安装尺寸,钩爪或 dropout 的位置还会影响轮轴固定、链条张紧以及拆装便利性。后轮外缘、轮胎宽度、刹车夹器或碟刹卡钳之间均需保留间隙,避免在悬架压缩、轮胎偏摆或泥水附着条件下发生干涉。
外形尺寸方面,车架并非孤立建模,而要与人体骑行姿态和轮径规格共同确定。上管、下管、立管的长度和夹角决定 reach、stack 以及座垫位置,后下叉长度影响后轮与五通的距离,也会改变骑行时的操控灵活性和传动稳定性。管径选择不能只追求视觉粗壮,前三角需要兼顾正面踩踏刚度和垂向舒适性,后三角则要在制动刚度、轮组保持和路面冲击吸收之间取得平衡。若用于城市通勤,车架可强调耐久、维护便利和附件安装位置;若用于运动骑行,则需更严格控制重量、扭转刚度和高速操控响应。
建模过程中,管材中心线应先按几何约束搭建,再赋予外径、壁厚和端部切口。各管件相贯线需要准确表达,因为真实生产中这里涉及焊接坡口、打磨过渡和夹具定位。头管、五通、后钩爪等节点可作为独立实体与圆管组合,便于后续检查装配关系。转向区域要留出碗组、轴承和前叉立管的空间;座管顶部需考虑鞍座夹锁紧方式;五通周围要确认中轴、齿盘、曲柄臂和后下叉之间不会在曲柄旋转时碰撞。布线方式也会影响结构细节,若采用外置线管,应在相应管位设置止线座或固定点;若采用内走线,则需在管壁上规划入口、出口和内部穿越路径,同时避免削弱高应力区域。
在实际应用中,这类车架是自行车整车的安装基体,车把、前叉、鞍座、轮组、传动系统、制动系统和挡泥板、货架等附件都依赖其上的基准面与安装点。结构设计不仅要体现静态外形,还要反映维修拆装习惯:后轮取出时链条、刹车和轮胎所需的操作空间应清晰;曲柄转动极限位置不应与下叉、导板或脚撑冲突;座管调节范围需适应不同身高使用者。通过三维方式提前检查这些边界,可以在加工前发现管件相贯、节点干涉和装配尺寸链问题,使后续焊接工装设计、样架制作和整车装配更具可执行性。
