多叶曲面螺旋推进叶轮精密造型

　　这套多叶片曲面推进叶轮的造型工作，最初是从船用小型推进器的水动力外形验证切入的，实际建模过程中并没有直接套用常规三叶螺旋桨的固定叶数逻辑，而是围绕低转速、低扰动的推进需求，把叶片数量、叶根过渡、盘面投影面积和叶尖轮廓放在同一套曲面约束里反复调整。

　　从实际使用场景看，这类多叶推进结构并不只服务于水面船舶：小型无人测量艇在近岸浅水区域作业时，三叶桨容易在杂物较多的水域出现叶尖受力突变，六叶或七叶的小盘面结构可以把单叶载荷摊薄，降低缠绕后整片叶轮失效的概率；水下巡检机器人的推进舱内部空间狭窄，电机输出轴端留给桨毂的轴向长度往往只有十几毫米，叶轮必须在很短的轮毂段上完成全部叶片的固定，同时保证叶根处不会出现应力集中的尖角。建模时先确定的不是叶片外轮廓，而是桨毂与输出轴配合的安装边界：轮毂内孔按常见微型驱动轴的配合段预留台阶，端面留出锁紧螺钉的沉孔位置，轮毂外圆与叶片根部的过渡曲面采用连续变半径处理，避免渲染图中那种高亮反光面在实际加工时出现曲率突变。

　　叶片的曲面生成思路完全围绕流体做功的实际过程展开。每一片叶片从叶根到叶尖的弦长并非线性收窄，靠近轮毂的区域弦宽更大，用来承接低线速度区域的水流，叶尖段弦长逐步收窄，降低叶尖的线速度带来的空化风险；叶片的螺距角沿径向连续变化，根部安装角偏大，越靠近叶尖角度越小，这样整个叶片在旋转时不同半径处的水流攻角能够保持在相对合理的区间，不会出现根部“吃水”过深、叶尖打滑的情况。外形上叶片采用大后掠的花瓣式轮廓，叶尖边缘做了圆滑的弧面收边，既不是尖锐的切割边，也没有厚重的钝边，这种处理在树脂3D打印或者五轴加工时都能避免边缘崩缺，同时在水中运转时可以打散叶尖泄出的涡带，降低推进噪声。

　　尺寸边界的设定兼顾了试验台安装和小型载体搭载两类需求。叶轮整体径向尺寸控制在小型推进器常用的适配区间，轴向厚度从桨毂前端面到叶尖最后缘的距离不超过驱动端密封舱的预留间隙，安装时叶片最外缘与导流罩内壁的环形间隙按直径的百分之一到百分之二预留，间隙过小会在装配偏差下出现擦罩，间隙过大则会在叶尖处形成回流损失。轮毂的轴向长度覆盖电机轴的整个配合段，键槽或者顶丝孔的位置避开叶片根部的融合区域，防止锁紧力直接作用在曲面薄壁处。

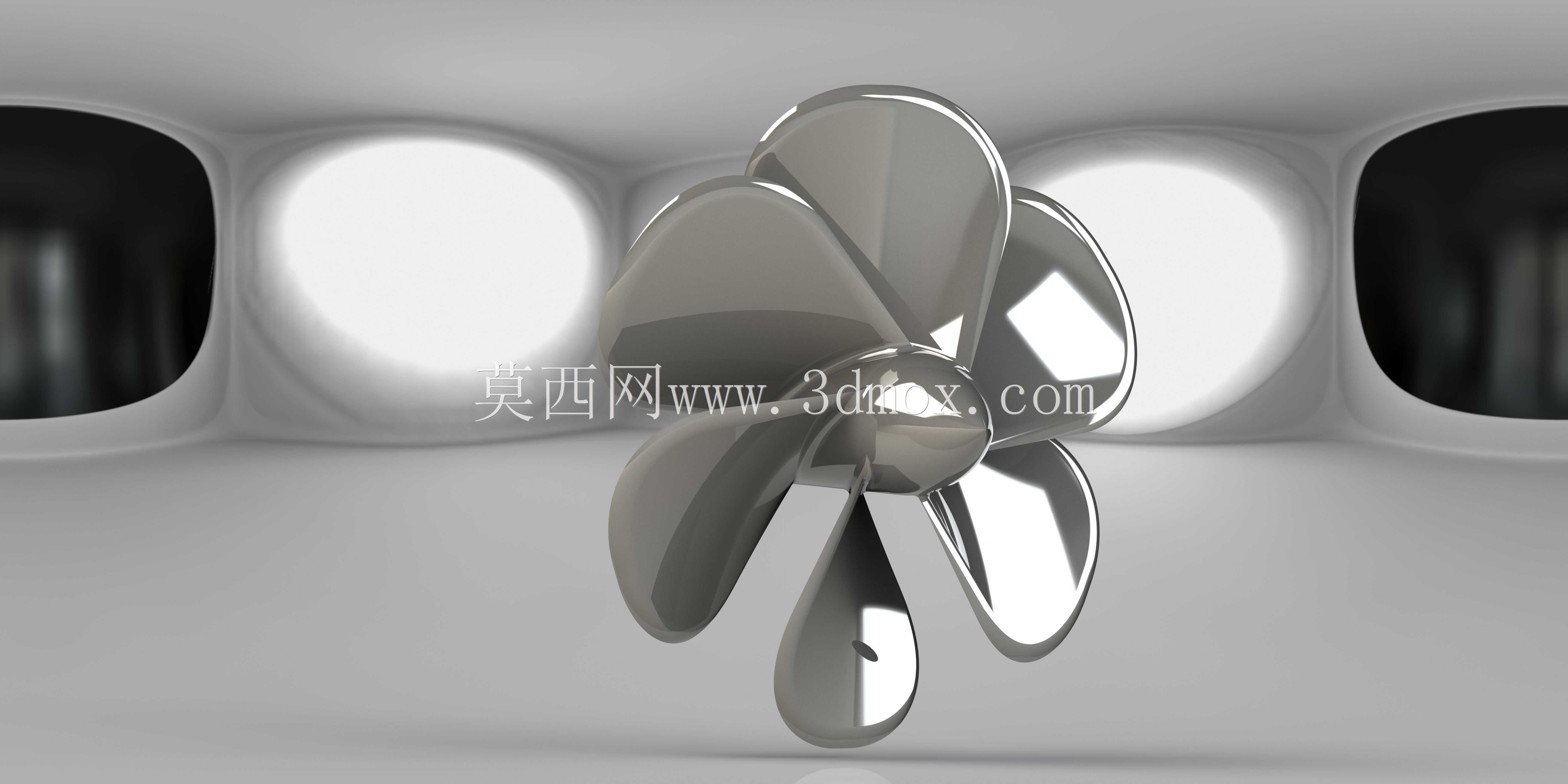

　　建模过程中曲面质量的检查比外形复刻更重要。所有叶片采用圆周阵列生成前，先把单片叶的正反面曲面做成曲率连续的闭合实体，叶根与轮毂的布尔融合处反复检查斑马纹的走向，确保过渡区域没有褶皱；阵列后相邻叶片之间的流道空间逐一核对，避免出现某一处流道过窄、杂物通过时卡死的问题。渲染阶段呈现的金属镜面效果，对应的实际工艺可以是不锈钢精密铸造后抛光，也可以是铝合金五轴铣削后做阳极氧化，曲面的连续光顺性直接决定了后期抛光的工作量——如果曲面本身存在微小的曲率拐点，抛光后会在反光下出现明显的波纹，既影响外观，也会在水流经过时产生额外的摩擦阻力。

　　针对结构设计人员的选型参考，这类多叶叶轮更适合低转速、大扭矩的驱动搭配，不适合直接套用在高转速电机上：叶数增加后盘面比更大，高转速下的阻转矩会明显上升，反而拖累推进效率。在装配校核时，除了轴孔配合，还要重点核对叶片旋转包络面与周边舱体、支架的最小距离，尤其是带导流罩的安装形式，必须把叶轮的轴向窜动量考虑进间隙计算里，不能只按静态三维装配的零间隙状态判定合格。
