异形管材自行车车架结构创意设计

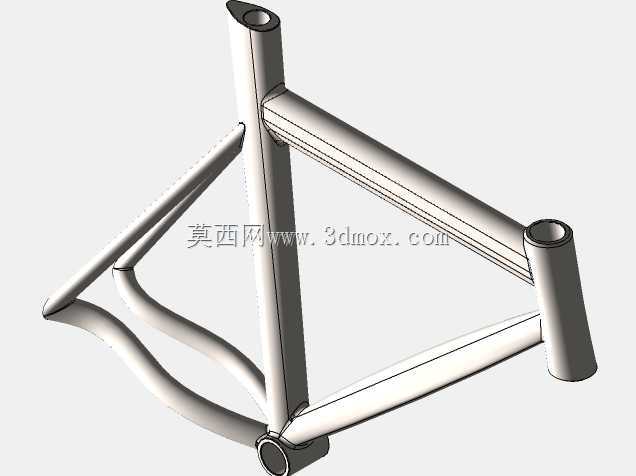

　　这套车架结构采用圆管拼接的三角承载构型，核心围绕两轮骑行场景的受力需求展开，管段之间通过相贯线对接，整体没有多余的外覆盖件，所有杆件直接参与载荷传递，适合城市休闲车、定制改装单车以及概念骑行装置的前期结构验证。

　　从实际受力路径来看，座管位置承接骑行者的竖向体重载荷，头管位置对接前叉与转向组件，五通位置容纳中轴并传递脚踏驱动力，后叉段衔接后轮轴安装位。常规菱形车架会用直管构成封闭三角，这套方案在下管与后下叉区域做了连续弯曲的异形管走向，没有生硬的直线转折，管身弧度顺着载荷扩散方向延伸，既保留三角桁架的刚性优势，也通过曲线形态分散管件衔接处的应力集中。

　　建模过程中优先确定五个关键安装基准：头管的前叉装配孔径与转向轴线角度，座管的鞍座插管内径与竖向高度，五通处的中轴同轴度，后叉末端的后轮轴开档间距，以及前管、立管、后轴三者之间的轴距边界。所有圆管的壁厚在三维环境中统一设定，相贯切口处保留焊接坡口的装配余量，管件相交位置不做突兀的实体合并，而是按照实际管材焊接工艺留出贴合面，后续出工程图时可以直接提取相贯线作为切割下料依据。

　　外形尺寸方面，整车架以成人骑行姿态为基准，头管与座管的高度差决定骑行俯身角度，上管长度对应车把到鞍座的横向 reach 距离，后叉长度影响后轮跟手性与颠簸缓冲空间。弯曲下管的最低点需要预留脚踏转动时的离地间隙，避免过弯或踩踏过程中曲柄剐蹭地面；后叉两侧管段保持对称，后轮轴安装孔同轴度偏差需要控制在装配公差范围内，否则会出现轮组偏摆、刹车摩擦等问题。

　　安装边界上，头管内部需匹配碗组轴承的压装尺寸，座管顶端预留鞍座夹锁固空间，五通位置兼容标准中轴组件，后叉末端可扩展吊耳式变速安装座。异形弯管段在建模时通过扫掠特征生成，路径曲线控制点尽量顺滑过渡，避免局部曲率突变造成弯管加工时管壁起皱；直管段与弯管段对接处保持管径一致，减少异径接头带来的焊接缺陷。

　　在车间落地场景中，这类管件车架可采用金属圆管冷弯成型后再组焊的工艺，先用工装夹具固定头管、座管、五通三个核心节点，再依次拼接上管、下管与后叉管段，焊接过程中对称施焊以控制热变形。三维模型里每根杆件的长度、弯折角度与相贯切口都可直接导出，省去手工放样步骤，结构工程师也能在软件中模拟竖向冲击、脚踏侧向力、转向扭转等工况，观察弯管区域与管节点的应力分布，再针对性调整管壁厚度或补强片位置。

　　不同于一体化压铸车架，管材拼接方案改型成本低，调整某一段管的弯曲半径或节点位置，就能快速适配不同轮径、不同骑行姿态的整车需求；曲线管身同时具备辨识度，适合定制单车、展示样车以及小批量改装产品的结构开发，建模时保留的各安装基准面也为后续附加货架、挡泥板、刹车支座等配件提供了装配参照。
