自行车三角车架焊接管件结构设计

　　这套车架结构采用自行车领域沿用多年的双三角空间桁架布局，核心承载逻辑依托管材的轴向拉压受力特性，把整车骑行过程中产生的踩踏扭矩、路面冲击载荷、转向侧向力分散到每一根连通的管体上，避免局部构件承受过大的弯曲应力。日常通勤、山地越野、公路竞速等不同骑行场景下，车架作为整车的安装基体，需要同时兼容轮组、前叉、传动套件、刹车系统、座垫、脚踏等所有部件的安装定位，其管段的角度、管径、接口位置直接决定整车的骑行几何与操控特性。

　　从结构细节来看，车架的五处核心连接节点分别对应头管、座管、中轴五通、后上叉与后下叉的交汇位置：头管为两端带同轴通孔的短圆柱管，用于压入碗组后穿装前叉舵管，其轴线的倾斜角度直接决定前叉拖距，影响骑行时的直线保持能力与转向灵活度；座管为竖直布置的长圆管，上端开口用于插入可调节高度的座杆，管体内径需匹配标准座杆的外径公差，插入深度预留足够的调节行程，同时管壁厚度要满足座杆锁紧时的夹持力，不会出现夹裂或打滑问题；五通位置是整车载荷最集中的节点，需要同时连接座管下端、左右后下叉前端，内部预留中轴组件的安装空间，同轴度公差直接决定曲柄转动的顺畅度，若五通轴线与后轮安装位的平行度偏差过大，骑行时链条会出现持续偏磨，传动效率大幅下降。

　　后上叉与后下叉共同组成后轮的两侧支撑臂，后上叉从座管中上部向后延伸至后轮轴安装位，后下叉从五通位置向后水平延伸，两组管件在尾钩位置汇合，尾钩上开设后轮轴的安装槽口，槽口的宽度、同轴度需要匹配标准快拆或桶轴的尺寸，两侧尾钩的平行度误差必须控制在极小范围内，否则后轮装夹后会出现轮组偏摆、刹车蹭碟的问题。下管从头管下端斜向延伸至五通位置，上管从头管后侧斜向连接至座管中上部，这两根主管件构成前三角的核心承载框架，踩踏时五通受到的交变拉力会通过下管、上管直接传递到头管，抵消骑行发力时的车架形变。

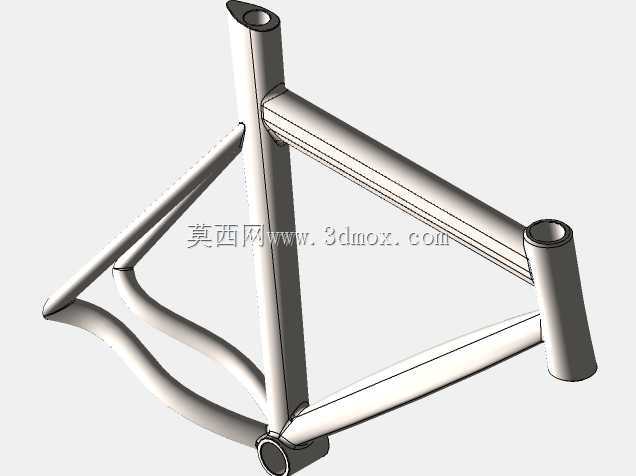

　　建模过程中所有管段均采用等截面圆管实体构建，相邻管件的相交位置做了贴合的相贯线处理，还原实际生产中管材焊接前的切口形态，没有出现管件之间悬空错位的问题。实际量产时这类车架会根据定位选择不同的管材材质：普通通勤车型多采用低碳钢管，成本低、焊接工艺简单，管壁厚度偏大，整体强度冗余高，适合日常城市路面的低速骑行；运动级车型会采用铝合金抽管工艺，在保证节点强度的前提下减薄管段中部的壁厚，降低整车重量；高端竞速车型会采用碳纤维一体模压成型，通过铺层方向的设计调整不同位置的刚性，在踩踏发力区域做高刚性铺层，在滤震区域增加一定的形变余量。

　　安装边界层面，这套车架的各接口尺寸均遵循自行车行业通用的装配规范：头管长度、内径匹配标准外置或内置碗组，座管内径适配常见的27.2mm或31.6mm规格座杆，五通宽度适配主流的旋飞或卡飞中轴规格，后叉开档宽度匹配对应轮组的花鼓尺寸，尾钩的安装孔位兼容机械变速或碟刹系统的固定需求。设计阶段需要提前校核轮组安装后的间隙：后轮装入后轮胎与后上叉、后下叉之间要预留足够的安全间隙，避免颠簸时轮胎磕碰管体；前叉装入头管后，前叉舵管的长度要预留碗组、把立的堆叠高度，转向过程中前叉肩盖不能与下管发生干涉。

　　受力校核层面，整车骑行时遇到路面凸起的冲击，载荷会从后轮轴沿后下叉、后上叉传递到五通与座管节点，再通过上管、下管分流到头管位置，整个桁架结构没有多余的悬空构件，管材的空心截面在同等重量下比实心杆件拥有更高的比强度，抗扭与抗弯表现更均衡。针对越野场景的使用需求，后叉部位通常会做适当的弹性形变设计，通过调整后上叉的管径与壁厚，让后轮受到的小幅高频冲击可以通过管件的微量形变吸收一部分，降低传递到座垫的震感，同时又不会因为形变量过大导致轮组定位偏移。焊接生产时每个相贯节点都需要满焊处理，焊后打磨焊道并做应力退火，避免焊接残余应力导致长期使用后节点出现开裂，管件的拼接定位工装需要严格保证各管段的相对角度，头管倾角、座管倾角、五通下沉量这些几何参数一旦出现偏差，会直接改变整车的骑行姿态，无法通过后续部件的调整补偿。
