自行车三角管焊接车架结构设计

　　该结构围绕两轮人力骑行车辆的核心承载基体展开，整体采用经典钻石三角布局，以多根变径空心圆管作为主受力构件，通过空间交汇焊接形成封闭传力路径，覆盖日常通勤、休闲骑行、入门运动单车的车架装配场景，是连接前后轮组、转向系统、传动驱动系统、坐垫支撑组件的核心基体。

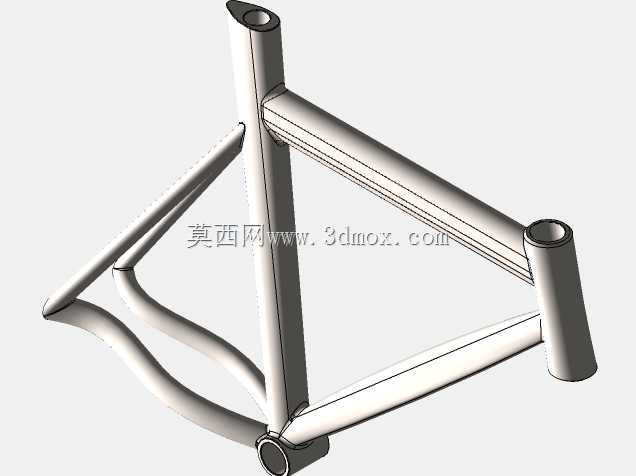

　　从实际装车边界来看，车架前端竖直设置头管，内部预留标准碗组压装通孔，用于装配前叉舵管与转向碗组，承担转向力矩传递与前轮冲击载荷导入；中部斜向布置的上管从头管后侧向后延伸至座管上部，下管从头管下方向后下方延伸至五通位置，两根主管与竖直布置的座管共同围成前部主三角空腔，该空腔预留了充足的水壶架安装孔位、走线空间，同时避开了骑行时腿部摆动的干涉区域；座管下端与五通壳体交汇，后部伸出的两根平行后上叉、后下叉分别向后延伸，末端同轴开设后轮轴安装卡槽，用于固定后轮花鼓，其中后下叉采用差异化的弯管造型，在保证结构刚度的同时避让牙盘转动空间与链条摆动范围，避免骑行过程中链条剐蹭管体。五通位置为加厚的交汇壳体，内部预留中轴装配腔，用于安装曲柄中轴组件，直接承接骑行者踩踏输出的扭矩，是整车动力输入的核心承载节点。

　　设计思路上优先遵循骑行力学的传力逻辑：骑行者的体重通过座管顶端的坐垫支撑向下传递，踩踏力通过五通向前后两侧分流，前轮受到的路面冲击通过头管沿上管、下管两条路径分散到整个三角结构，后轮的颠簸载荷通过后叉传递至座管与五通节点，三角形的固有几何稳定性让所有管材主要承受轴向拉压载荷，相比悬臂结构大幅降低管材的弯曲应力，在使用等壁厚空心钢管的前提下，既控制了整车基体重量，又获得了足够的扭转刚度与抗冲击能力。管材端部在交汇位置做了相贯线裁切处理，保证每根圆管与对接管体的贴合缝隙均匀，后续焊接时焊缝可以沿相贯线连续布置，避免出现应力集中的尖角缺口；头管、五通、后叉尾钩这些局部高载荷区域，管体壁厚做了加厚过渡，在载荷水平较低的上管中段可以适当减薄，实现刚度与重量的平衡。

　　外形尺寸方面，整体车架适配常规26寸、700C规格轮组，头管角度、座管角度按照城市休闲骑行的几何设定，轴距预留了前后轮标准安装距，后叉开档宽度匹配主流民用后轮花鼓尺寸，所有管体的外轮廓都做了圆角过渡，没有突出的尖锐棱边，既避免骑行过程中磕碰腿部，也方便后续表面喷涂、贴花工序的施工。走线路径沿下管、下叉的内侧预留，可兼容外走线变速、刹车管线的布置，管线不会与骑行者腿部、转动的牙盘链条发生干涉。

　　从工程建模的实现角度，该结构通过沿各管中心路径扫掠生成空心管实体，对交汇位置做布尔合并与焊缝补强处理，弯管段通过路径放样生成平滑的变曲率形态，既还原了管材弯折后的真实形态，也保证后续工程出图时可以直接提取各管的下料长度、相贯切口角度，对接实际管材切割、工装定位、焊接工序的加工需求。结构整体没有多余的冗余特征，所有几何形态都服务于承载、装配、避让的实际功能，可作为自行车车架设计、管材桁架类结构设计的参考样例，用于验证三角承载布局、多管交汇焊接结构的建模逻辑与装配合理性。
