圆管圆角焊接自行车车架结构设计

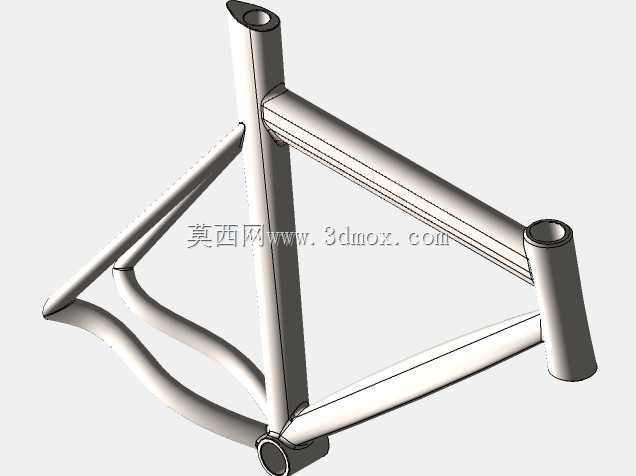

　　这套车架结构采用圆管拼焊的经典三角承载构型，整体围绕自行车骑行过程中的动载荷传递路径展开布局，主管、立管、后下叉与后上叉的交汇节点全部做光滑圆角过渡，没有采用常规工艺里的直角倒角拼接形式，管端相贯线处的曲面连续顺滑，既避免了尖角位置的应力集中，也让焊道排布有更充足的操作空间。从实际使用场景来看，这类车架主要适配城市通勤、休闲骑行类两轮自行车，整车装配时，头管位置用于嵌入前叉转向碗组，承担转向力矩与前轮冲击载荷；中轴套筒位置安装曲柄牙盘传动组件，是骑行踩踏动力的输入支点；后叉端部的开口卡槽用于固定后轮花鼓，承接后轮驱动反力与路面颠簸带来的竖向冲击；座管顶端的通孔用于插入可调座杆，适配不同身高骑行者的坐姿高度调整需求。

　　设计过程中首先梳理了各安装接口的边界约束：头管的同轴度、中轴套筒的轴线平行度、后叉开裆宽度都需要和通用自行车零部件的安装标准匹配，圆管的管径选择兼顾了结构刚性与整车轻量化需求，管壁厚度在保证抗扭、抗弯能力的前提下尽可能控制整体重量。三角构型的力学优势在于，踩踏时的侧向力、过坎时的竖向冲击、转向时的扭转力矩都可以通过三根主受力管分解为轴向拉压载荷，充分发挥圆管型材轴向承载能力强的特性，相比异形板材冲压车架，圆管焊接结构的模具投入更低，小批量定制生产时的工艺灵活性更强。

　　圆角过渡的设计细节在工程落地中有明确的实际价值：传统管架拼接如果直接在相贯位置切直角对接，焊缝根部容易出现未焊透、应力集中的问题，长期交变载荷作用下裂纹往往从尖角位置萌生；将交汇区域处理为连续光滑的圆角曲面后，焊道可以沿着曲面均匀铺展，焊后打磨抛光也能获得连续顺滑的外观，同时载荷传递路径在节点位置没有突变，疲劳寿命得到明显提升。后下叉采用了微弯的异型曲线造型，并非简单直杆拼接，这个造型一方面预留了链条、牙盘的运动避让空间，避免骑行过程中传动部件与车架发生剐蹭，另一方面弯曲构型可以小幅吸收路面传来的高频振动，提升骑行时的舒适度。

　　各安装位的尺寸边界都遵循通用自行车配件的互换要求：后叉端部的卡槽间距匹配常规后轮花鼓的安装宽度，中轴套筒的内径适配标准压入式中轴组件，头管的上下端面预留碗组压装的定位台阶，座管插口的内径匹配通用规格的座管锁紧结构。整车装配完成后，车架作为核心承载基体，把转向、传动、轮组、坐垫、脚踏等所有子部件连接为整体，骑行过程中所有外力都通过车架完成传递与分散。建模时所有管材的相贯位置都做了曲面融合处理，圆角半径根据交汇管的管径比例调整，没有出现曲面褶皱、壁厚突变的问题，结构既满足焊接工艺的可制造性，也兼顾了外观线条的流畅感，适合自行车结构设计人员参考管架布局、节点强化以及安装接口匹配的相关设计思路。
