自行车三角管材车架焊接总成结构

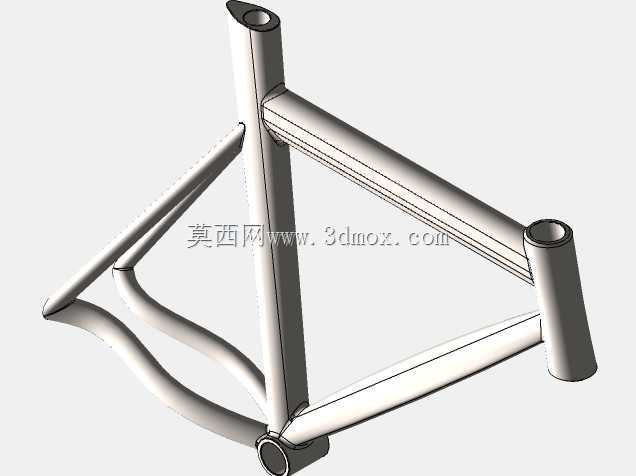

　　这套车架结构采用自行车行业经典的双三角管材布局，主体由头管、座管、五通轴座、上管、下管、后上叉、后下叉几大核心承力构件拼焊而成，是两轮骑行设备最核心的承载基体，所有骑行过程中的动载荷、冲击载荷、骑乘者体重载荷都要通过这套框架完成传递与分散。从实际使用场景来看，这类车架广泛适配城市通勤自行车、休闲公路车以及定制改装休闲单车的开发环节，结构设计阶段首先要敲定的就是各个管段的对接角度与空间位置：头管的前倾角度直接决定整车的转向操控特性，角度偏大会让转向更灵敏适合休闲慢行，角度偏小则高速骑行时直线稳定性更强；座管的倾斜角度需要匹配骑乘者的踩踏发力姿态，保证膝关节在曲柄整周转动过程中始终处于合理的屈伸区间，避免长期骑行出现运动损伤。

　　管材选型上这套结构全部采用等径圆管作为主体承载构件，圆管截面在各个方向的抗弯模量一致性更好，相比异形管在多向冲击工况下不容易出现局部应力集中，管壁厚度可以根据不同车型的载重需求做适配调整：通勤代步车型可以选用壁厚稍大的管材提升抗磕碰能力，运动休闲车型则可以适当减薄管壁控制整车自重。各个管段之间的对接位置都做了贴合式的切口处理，建模阶段就把管材相贯线的配合轮廓完全还原，实际生产中这个相贯切口的加工精度直接决定后续焊接的焊缝质量，如果切口间隙过大，焊接时容易出现焊透不足、虚焊的缺陷，后续骑行受冲击时焊缝位置很容易出现开裂失效。

　　五通位置是整个车架载荷最集中的区域，骑乘者的踩踏力全部通过曲柄、中轴传递到这个节点，同时下管、座管、后下叉三个方向的构件都在此处交汇，建模时这个位置的轴座预留了标准中轴的安装同轴孔，孔位的同轴度公差需要严格控制，否则中轴装入后会出现转动卡滞、轴承偏磨的问题。后叉的两个尾端预留了后轮轴的安装开口，左右后叉的开档尺寸需要匹配标准后轮花鼓的宽度，装配时后轮装入后两侧间隙均匀，不会出现轮胎蹭叉的问题，后上叉与后下叉之间的弧形过渡段一方面是为了避让后轮的轮胎转动空间，另一方面弧形的弯管结构可以小幅吸收路面传来的高频振动，提升骑行时的舒适度。

　　头管内部预留了碗组的安装通孔，上下两端的端面需要保证平行度，装入碗组轴承之后前叉舵管可以灵活转动，不会出现转向卡顿。座管顶端做了收口的开口结构，用于插入座杆并通过锁扣固定，座杆的插入深度预留了足够的调节行程，可以适配不同身高骑乘者的座高调整需求。整个框架的所有外露管端都做了封边或者端口加厚处理，避免长期使用过程中管口进入泥水、灰尘造成管材内部锈蚀，同时也能消除锐边避免装配和维护过程中划伤操作人员。

　　从装配边界来看，这套车架的各个安装接口都遵循通用自行车的标准尺寸规范，头管适配标准制式碗组，五通适配常规中轴组件，后叉开档匹配普通民用后轮花鼓，座管内径适配常规口径座杆，不需要额外定制异形配件就可以完成整车的组装。结构受力路径非常清晰：骑乘者的体重通过座垫传递到座管，踩踏力通过五通向上下管、后叉分散，路面的冲击通过后轮传递到后叉、通过前轮传递到头管，所有载荷最终都在三角框架的管材内部形成拉压应力闭环，三角形的固有几何稳定性让整个车架在承受侧向冲击力的时候也不会出现明显的形变，正常骑行工况下框架的形变量可以控制在非常小的范围内，既保证骑行时的发力刚性，不会出现踩踏板时车架卸力的问题，也能通过管材本身的微小弹性形变过滤掉路面细碎颠簸。建模过程中所有构件的空间位置都经过干涉校验，后轮转动、前叉转向、曲柄整周旋转的全行程范围内都不会和车架管材发生碰撞，后续开模或者弯管、焊接工序都可以直接基于这个三维结构提取加工尺寸，不需要再反复调整管段位置。
