锥齿轮配套支撑固定支架结构设计

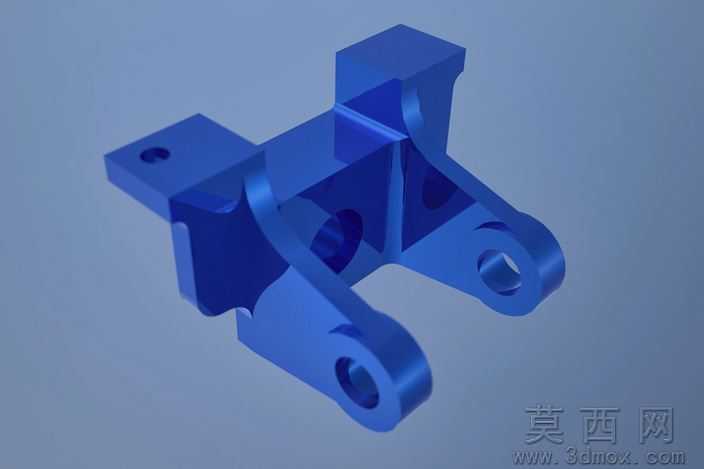

本作品为锥齿轮传动系统配套的支撑固定支架三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用参数化建模思路搭建，可根据实际装配需求快速调整各安装位的尺寸参数，适配不同规格锥齿轮的安装支撑场景。模型构建阶段首先完成整体基准定位，以支架的主安装平面为核心基准，依次搭建各功能结构的草绘轮廓，通过拉伸、切除、倒角、圆角等基础特征命令完成主体结构成型，针对支架上的铰接安装孔、定位安装孔等关键装配结构，严格遵循机械设计公差配合要求设定孔径与孔位间距，保证后续装配环节的同轴度与位置度精度。材质设置阶段选用金属结构件常用的合金结构钢材质属性，渲染环节赋予模型均匀的金属蓝色哑光漆面效果，通过调整环境光、漫反射与高光参数，清晰呈现支架各部位的结构转折与壁厚变化，直观展示各加强筋的布局走向与连接结构。结构设计上，支架主体采用一体化成型思路，在各受力连接部位设置了渐变式加强筋结构，既有效降低支架整体自重，又能保证锥齿轮运行过程中支撑结构的抗扭、抗弯强度，避免传动过程中出现支撑形变影响齿轮啮合精度；支架设置了多组不同规格的安装孔位，分别对应设备基体固定、锥齿轮轴系铰接、附属防护构件安装等功能，各孔位边缘均做了倒角处理，既消除加工锐边，也能提升装配过程的导向便利性。设计过程中充分考虑了锥齿轮传动的受力特性，将支架的主要受力臂设计为变截面弧形过渡结构，分散齿轮啮合产生的径向与轴向载荷，避免应力集中导致的结构失效，同时预留了足够的齿轮运转避让空间，防止支架与运转中的锥齿轮发生运动干涉，整体结构紧凑，安装定位便捷，可直接应用于中小功率锥齿轮传动机构的支撑装配场景，也可作为同类传动支撑构件的设计参考模板，经过装配干涉检查与结构静力学仿真验证，模型各部位无结构冲突，受力分布均匀，满足常规工况下的使用强度要求。
