DN80法兰连接旋翼式冷水水表结构

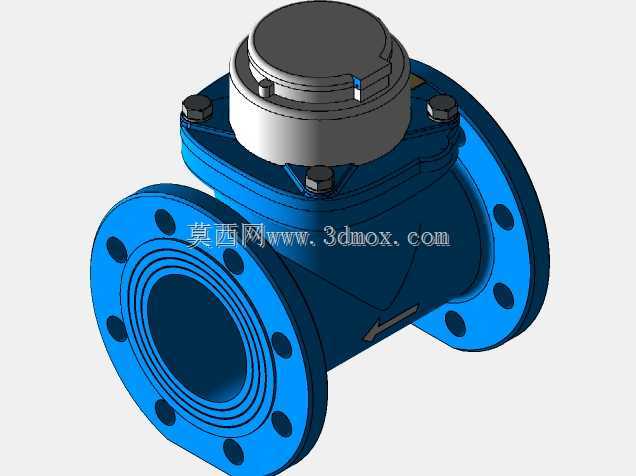

　　该模型呈现的是公称通径DN80的法兰式水平螺翼/旋翼水表，对应3英寸管路接口，常用于建筑给水、厂区循环水、市政支管、换热站及工业用水计量场景。设备主体采用两端法兰直通结构，水流沿阀体轴向通过，内部计量机构将叶轮转速传递至顶部计数装置，实现累计流量读取。

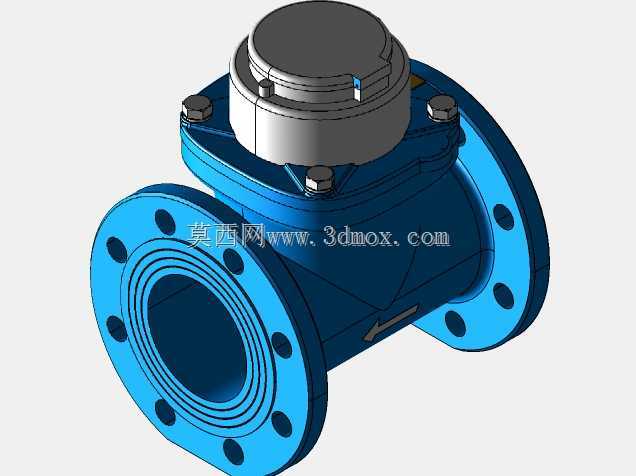

　　从布置角度看，这类水表通常安装在水平管段上，表盘朝上，前后宜保留足够直管段，以减少弯头、阀门、变径等扰流件对计量精度的影响。模型两端蓝色法兰带有均布螺栓孔，工程选型时需要核对法兰标准、压力等级、密封面形式和螺栓孔分布；安装边界不仅包括法兰外径和螺栓孔中心圆，还要考虑阀体长度、顶部表罩高度、螺栓扳手空间以及后期读数、检修和拆换空间。

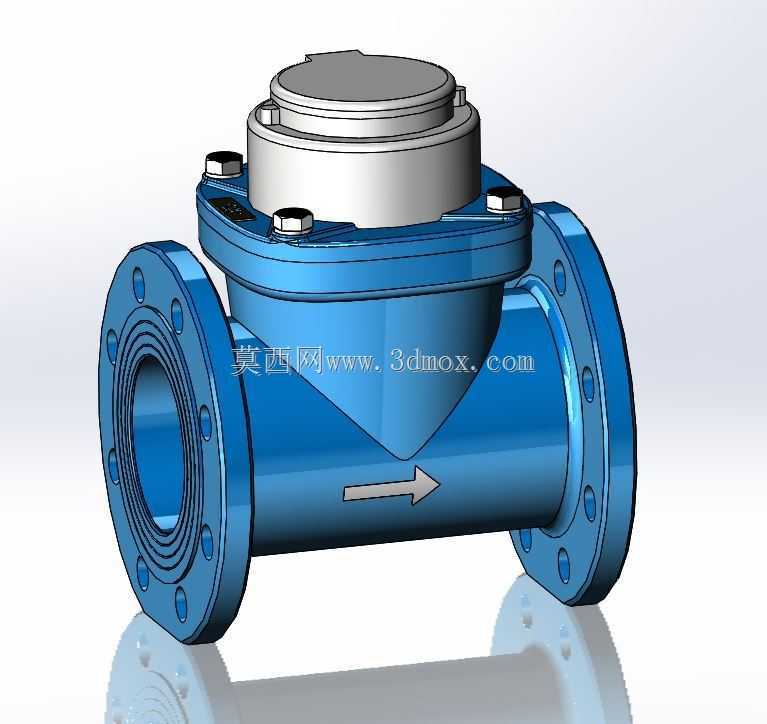

　　阀体下部为承托内部机芯的壳体，外形在法兰颈部与中部腔体之间做了过渡加厚，既保证流道连续，也兼顾承压能力。顶部灰色部分为表罩与计数机构区域，通过周向紧固件与阀体连接，表盖可保护读数窗，避免灰尘、水汽和机械碰撞影响观察。侧面箭头标示了介质流向，装配时若方向颠倒，会造成计量异常或机构损坏。

　　建模时可将产品拆分为阀体、法兰连接段、顶部表罩、压盖、螺栓、密封垫片及内部机芯占位结构。外观建模重点在法兰孔位、螺栓阵列、流道入口环形台阶、表罩圆角和壳体加强轮廓；若用于详细设计，则需要进一步建立内部叶轮、齿轮传动、计数字轮和密封结构。法兰孔宜采用圆周阵列方式生成，保证孔数、孔径和角向位置与DN80对应标准一致；顶部紧固件也应按实际装配关系设置同轴和贴合约束，避免出现干涉。

　　在管路系统中，水表前后通常配套闸阀、止回阀、过滤器或Y型过滤装置。过滤器可拦截焊渣、麻丝、砂石等杂物，防止卡滞叶轮；止回阀用于降低倒流冲击；阀门则服务于检修隔离。选型时除通径外，还要关注常用流量Qn、过载流量、最小起步流量、压力损失、温度范围和适用介质。清水系统与污水、高杂质流体不能简单混用同一结构，否则磨损和缠绕会明显影响寿命。

　　该类水表的核心功能不是截断或调节流量，而是在较低压损下稳定累计用水量。因此流道设计要避免突然扩缩和死角，机芯入口导向应使来流平稳作用于叶轮。法兰端面对密封面平面度要求较高，装配时垫片需居中，螺栓应按对角顺序分步紧固，防止局部应力造成壳体变形。对于地下井室安装，还需考虑积水、防冻和读数空间；对于地面架空管路，则应设置可靠支撑，避免水表重量长期由相邻管道承受。

　　三维模型在项目阶段可用于设备占位、碰撞检查、安装模拟和备件展示。将水表放入管线综合时，应重点检查表前表后操作距离、顶部开盖弧线、法兰螺栓插拔方向以及与梁柱、墙面、其他阀件的相对位置。若模型仅用于总图协调，可保留外部轮廓和接口尺寸；若用于加工或样机评审，则需补充内部流道、壁厚、密封槽和紧固件明细。整体结构体现了给排水计量设备在可靠性、可维护性和管路兼容性之间的平衡。
