建筑施工场地XYZ三轴桁架式起重作业装置

　　这套装置的设计出发点，是针对在建建筑内部、楼层施工面这类传统起重设备覆盖盲区的物料转运痛点：常规塔吊仅能完成建筑外围的垂直吊运，物料落地后，楼层内部的砌块、预制构件、施工机具的短距离移位，长期依赖人工抬运或者临时布设的钢丝卷扬起重，后者布设繁琐、移位困难，作业覆盖范围受卷扬机固定点位限制极大。这套跨接在建筑结构预留点位上的三轴桁架起重系统，直接把作业轨道架设在施工层上方，无需占用地面作业空间，也不会和地面的土方作业、墙体砌筑工序产生干涉。

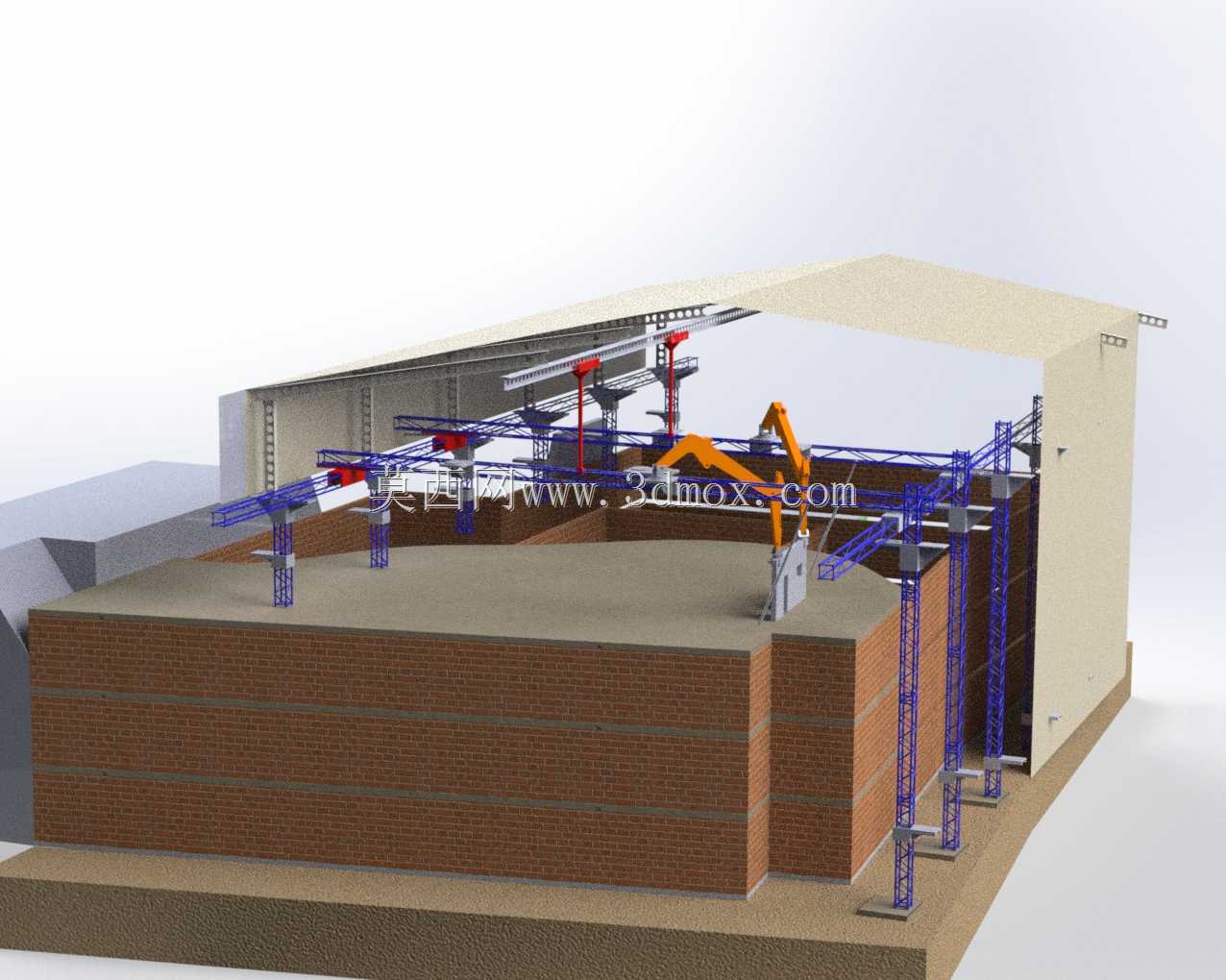

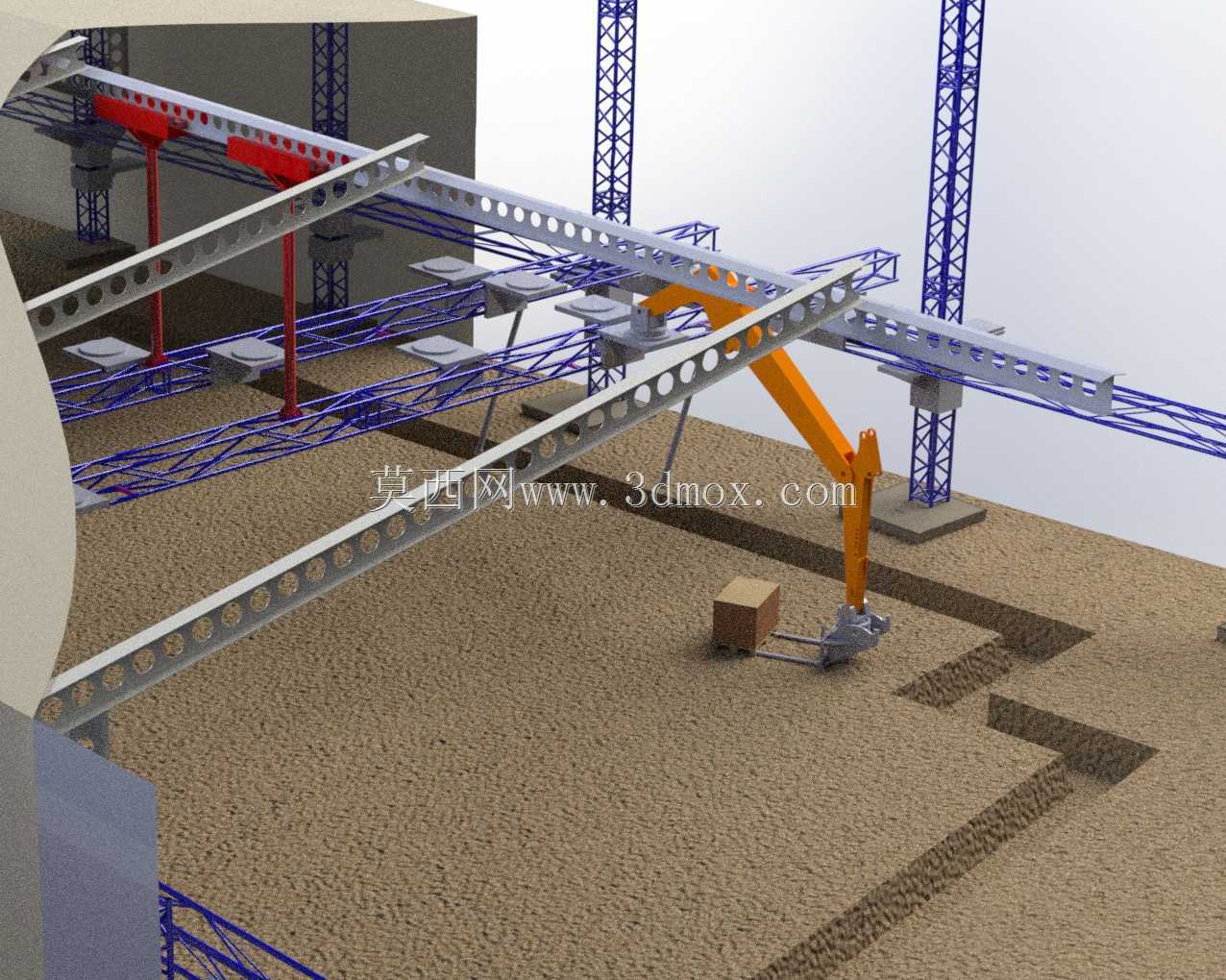

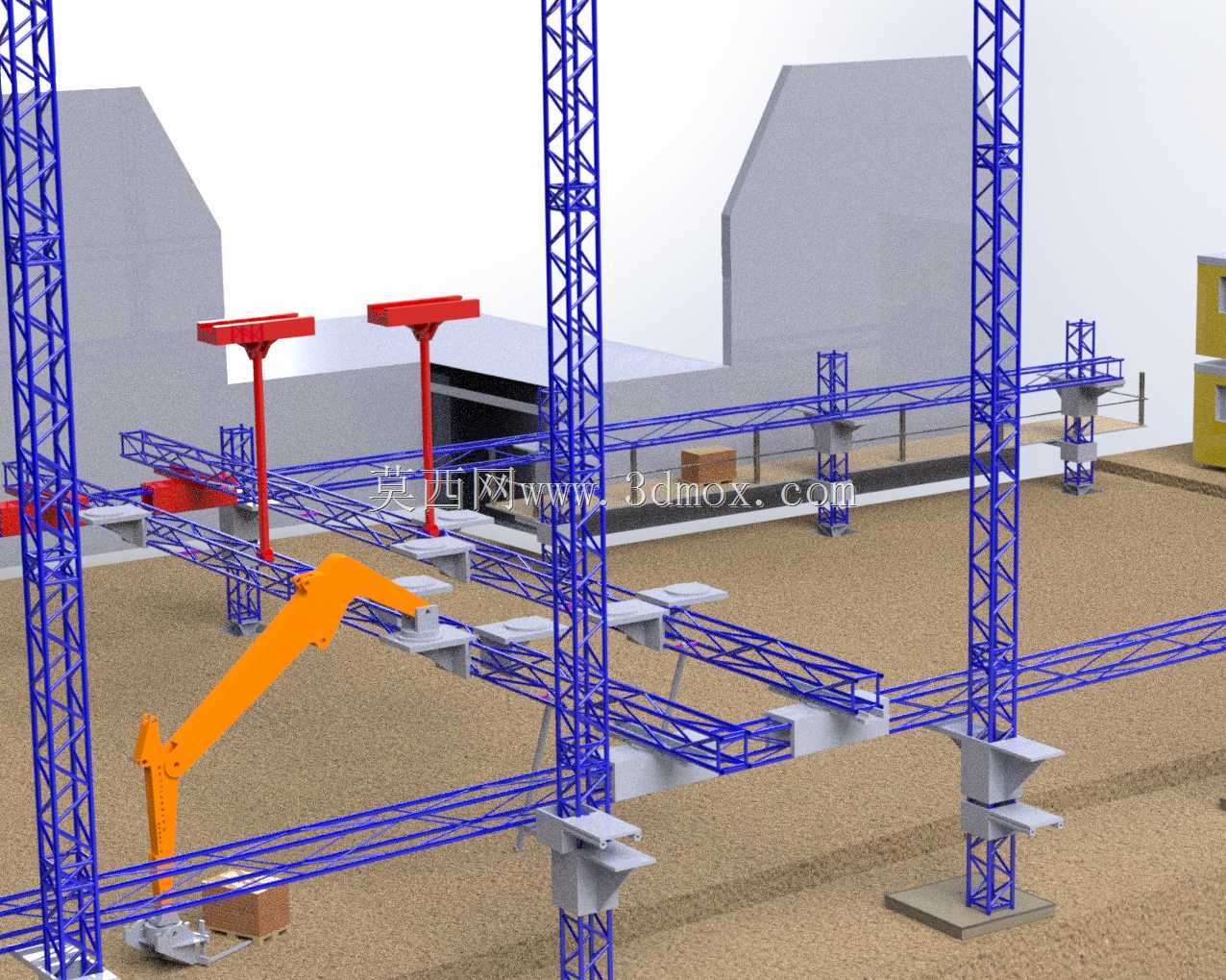

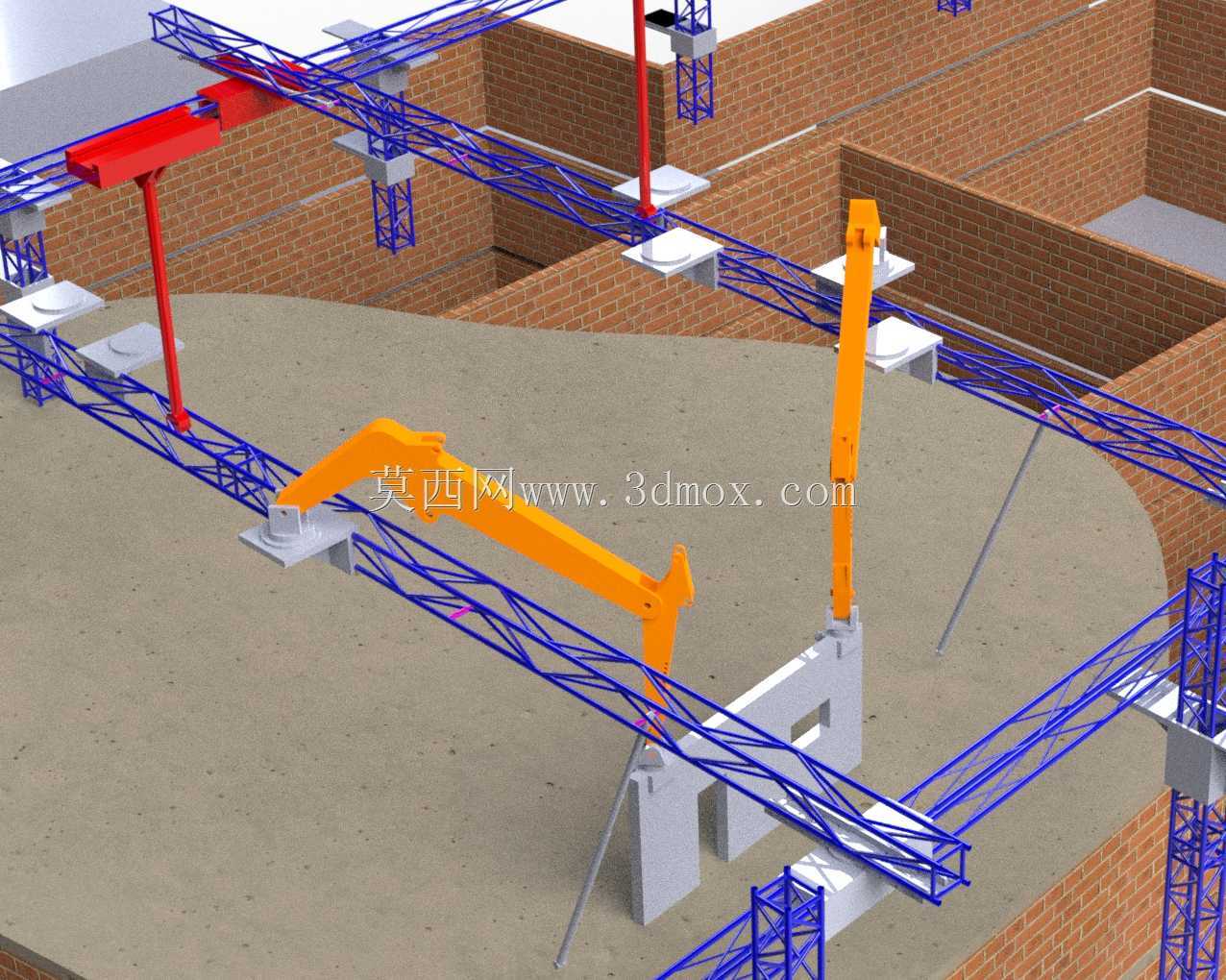

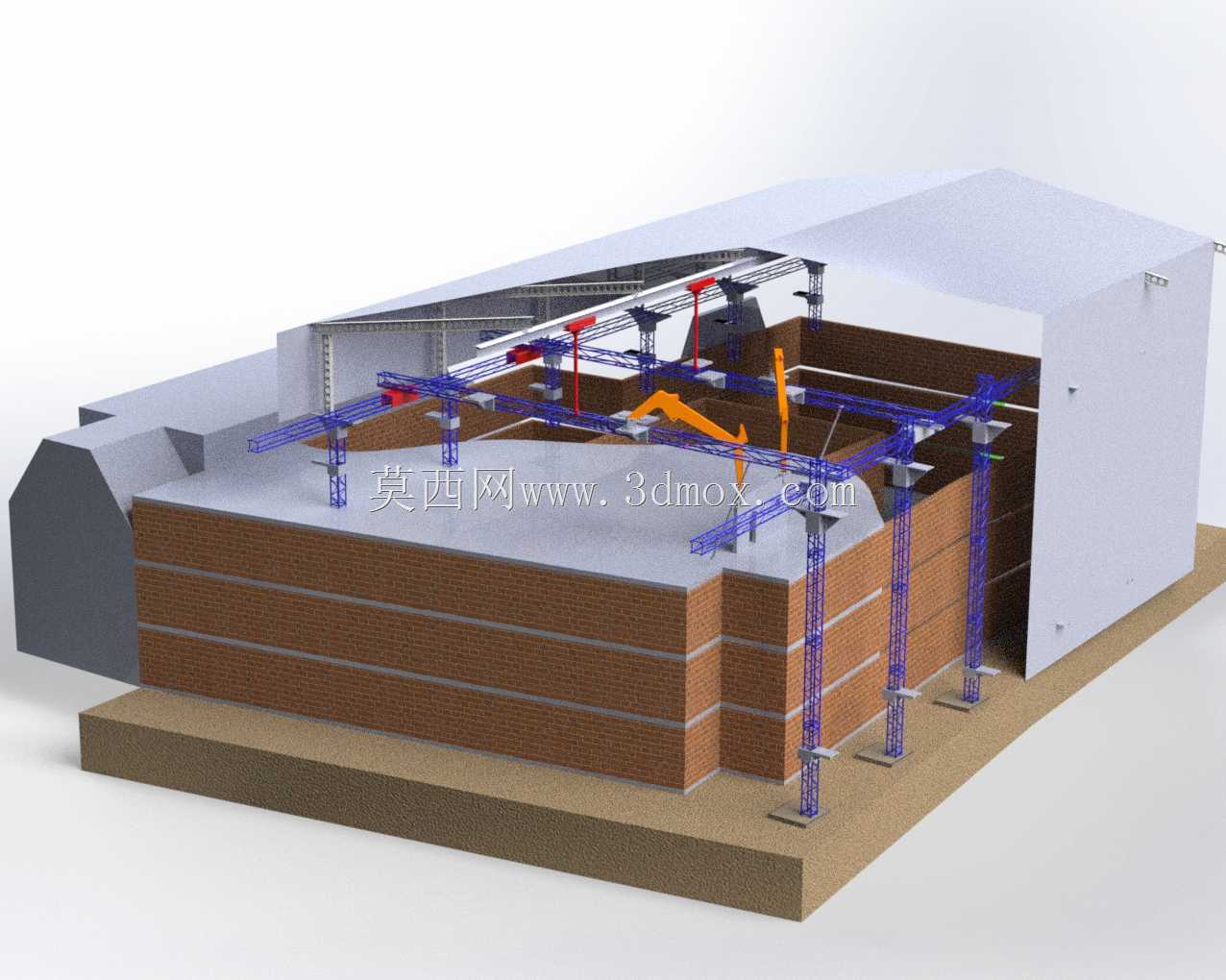

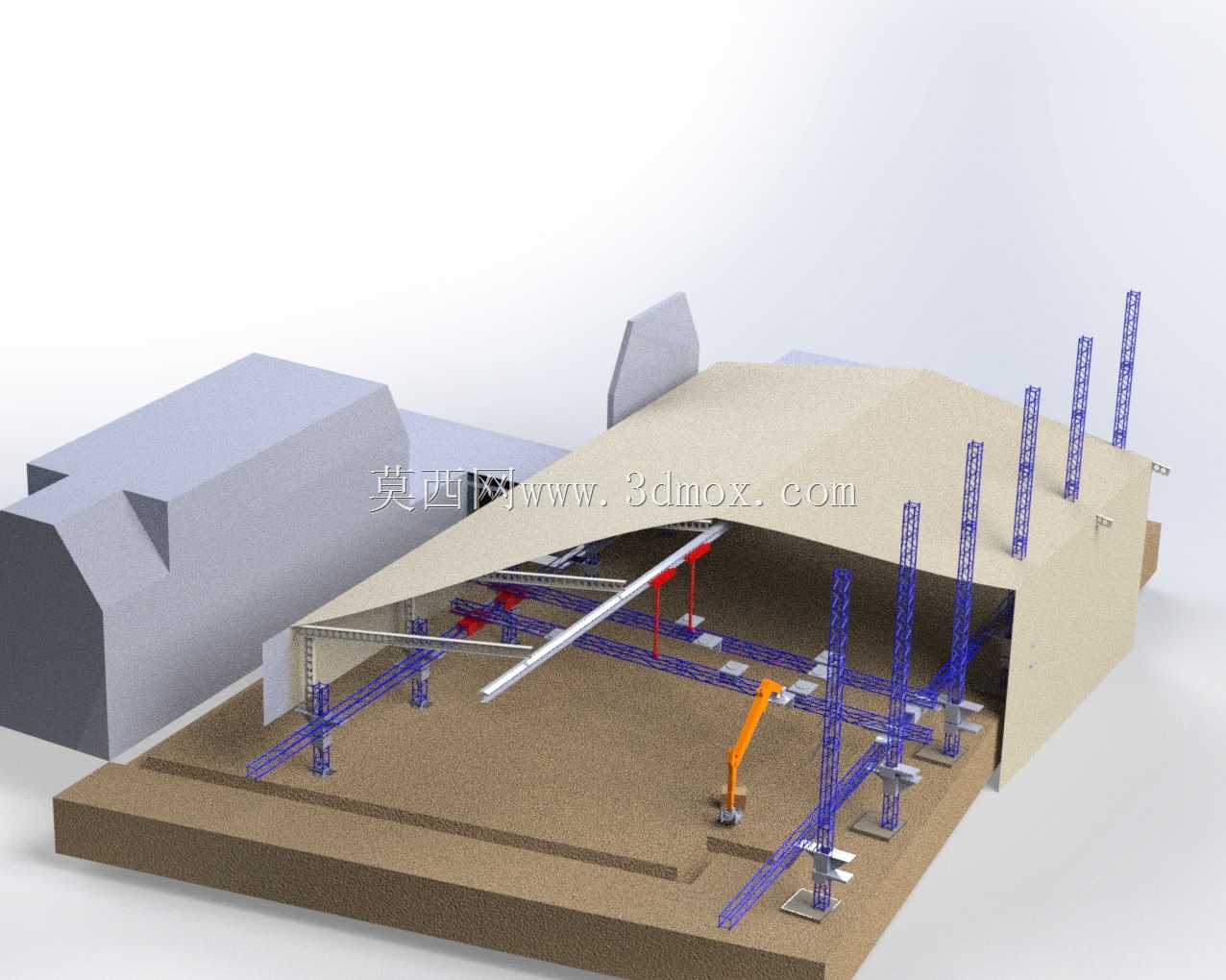

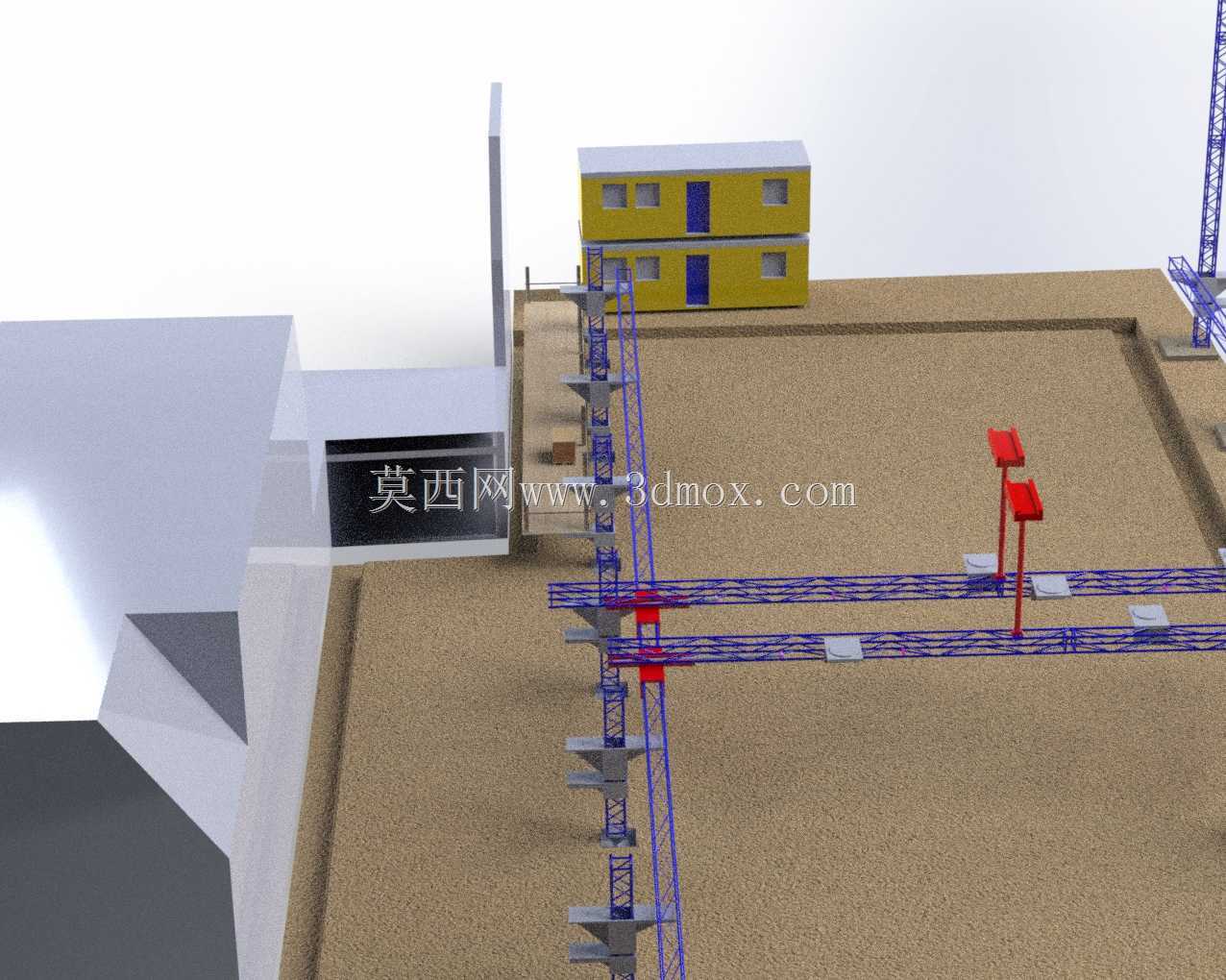

　　从结构布局来看，整套系统的承载基础是两组沿建筑开间方向布设的蓝色桁架主梁，桁架采用三角腹杆焊接结构，在控制自重的前提下保证了大跨度下的抗弯刚度，主梁两端通过可调支撑脚架搭设在建筑结构的承重墙体或者临时支撑柱上，支撑脚的高度可根据现场作业面的标高差进行微调，适配不同楼层的净高变化。两根纵向主梁之上，架设了可沿主梁长度方向行走的横向桁架横梁，横梁上搭载了起重执行单元：其中红色臂架为固定式垂直起升吊点，负责常规物料的垂直吊装；两台橙色臂架为带俯仰调节的取放执行机构，臂架根部铰接在横向滑座上，可通过驱动组件完成臂架的俯仰角度调整，臂端可适配抓取工装或者吊具，完成预制构件的对位安放、施工物料的定点拾取动作。

　　三轴运动的逻辑完全贴合现场作业需求：X轴对应横向桁架沿纵向主梁的前后移动，覆盖建筑的进深方向；Y轴对应起重滑座沿横向横梁的左右移动，覆盖建筑的开间方向；Z轴对应起升机构的垂直升降，加上臂架的俯仰自由度，整套装置的作业范围可以完整覆盖两根主梁围合出的整个矩形施工区域，不存在传统固定卷扬机的作业死角。和现场原有的钢丝起重机相比，这套装置的移位不需要人工拖拽钢丝绳、反复锚固卷扬机，所有行走动作都可以通过轨道导向完成，对位精度远高于人工操控的卷扬吊装，在预制构件安装这类对就位位置要求较高的工序中，可以直接把构件吊运到安装点位上方，微调后直接落位，省去了人工二次撬动对位的工序。

　　设计过程中首先要敲定的是桁架的跨度边界：主梁的长度需要匹配常规民用建筑的开间模数，两端支撑点的跨距要避开建筑内部的竖向预留洞口，桁架的下弦标高要高于现场作业人员的通行高度，同时要预留出臂架俯仰、物料起升的安全净空，避免吊运过程中物料和已砌筑的墙体发生碰撞。支撑脚的接地位置必须对应建筑结构的承重部位，不能搭设在后期需要拆除的临时模板或者非承重填充墙上，支撑脚和结构接触面之间要设置垫木分散压强，避免局部荷载超过建筑结构的承载限值。

　　从功能特性上看，这套装置的模块化程度很高，桁架 segments 之间采用螺栓拼接，单段桁架的重量控制在人工可搬运的范围内，不需要额外动用大型起重设备就能完成现场组装，当当前施工层的作业全部完成后，可以快速拆解转运到上一楼层重新布设，周转复用性很强。臂架的取放装置可以根据作业类型快速更换：吊运散料时换装吊钩吊斗，安装预制构件时换装夹持工装，布设管线时还可以换装电缆牵引架，适配施工场景下多工种的吊装需求。

　　现场布设时需要先核对建筑结构的承载参数，根据拟吊运的最大构件重量校核桁架的挠度、行走轮的轮压以及支撑点的局部荷载，轨道的拼接处要保证平顺，避免行走轮经过时产生卡滞，整套系统的行走限位要在桁架两端设置硬止挡，防止滑座脱出轨道。和传统的临时钢丝起重方案相比，这套装置的作业路径完全在预设轨道上运行，作业过程的稳定性、可操控性都有明显提升，也减少了钢丝绳拖地、交叉缠绕带来的现场安全隐患，为楼层内部的施工物料转运提供了一套可复用的机械化解决方案。
