PJE管道夹持式快装管接头组件

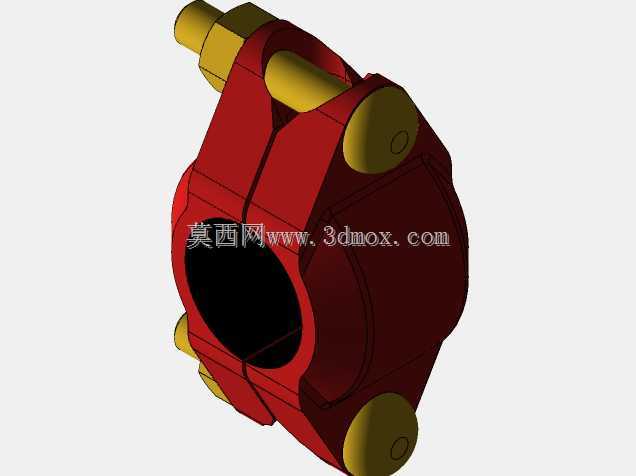

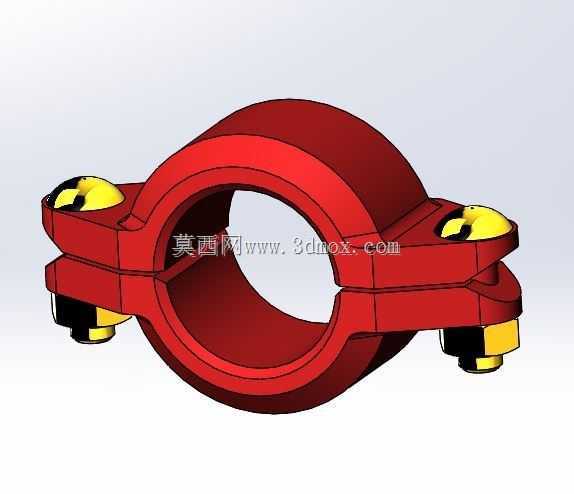

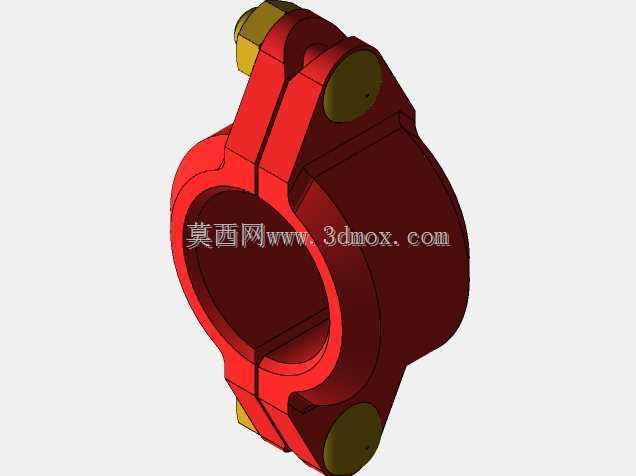

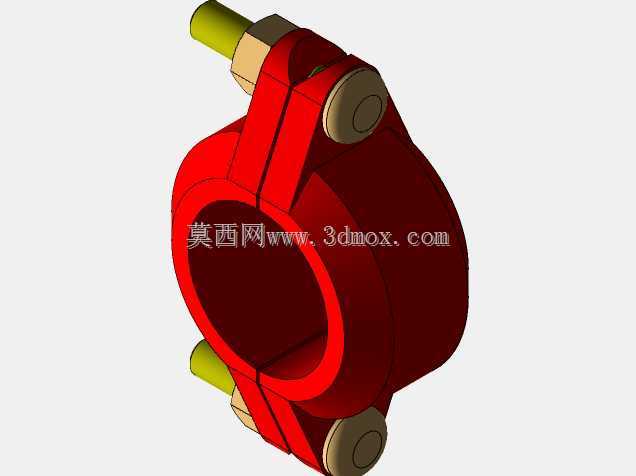

　　这套三维结构围绕工业流体管路的现场快速装夹需求展开，主体采用对开式抱箍夹持结构，红色半环壳体沿管道径向剖分，两侧预留同轴铰接销孔，穿入带轴肩的圆柱销轴后，两半壳体可绕销轴小幅开合，另一侧通过贯穿螺栓、六角锁紧螺母施加预紧力，闭合后抱紧管道端部的对接凸缘，替代传统多螺栓法兰逐点拧紧的装配方式。现场管路检修时，操作人员无需完全拆下全部紧固件，松开锁紧侧螺母即可翻转抱箍，快速拆开管路对接面，完成密封件更换、仪表校准或者管段清通作业，在化工配料管线、水处理加药管路、中小型暖通循环水系统、轻工食品流体输送线的日常维护场景中，能大幅缩短停机拆装时长。

　　建模阶段先从管道对接的核心边界入手：抱箍内圆弧面的曲率完全匹配配套钢管的外径公差，内圈预留的环形卡槽可嵌入橡胶密封环，抱箍锁紧时密封环被均匀压缩在两管端凸缘之间，避免局部压偏导致的介质渗漏。两侧铰接位置的销轴采用台阶轴结构，销轴端部的限位凸缘卡在抱箍外侧沉孔内，装配后销轴不会从销孔中轴向窜动，开合过程中两半壳体的铰接同轴度始终保持一致，不会出现错位卡滞。锁紧侧的螺栓长度预留足够的调节行程，可适配不同厚度公差的管端凸缘，螺母与抱箍接触面之间增加平垫，分散锁紧压力，避免铝合金或者铸铁抱箍表面被压出凹痕。

　　从安装边界来看，抱箍合围后整体径向轮廓比普通平法兰外径更小，轴向占用长度仅为传统法兰连接的三分之一左右，在管路排布密集、操作空间狭窄的设备夹层、管廊支架旁，不需要预留扳手大幅度旋转的空间，仅用普通开口扳手拧紧单侧螺母即可完成锁紧。抱箍外侧的加强筋沿半环径向均匀分布，既提升壳体的承压刚度，在内压升高时抵消密封面产生的轴向撑开力，又避免整体壳体做厚带来的重量冗余，单人即可徒手搬运、对位安装，不需要起重设备辅助。

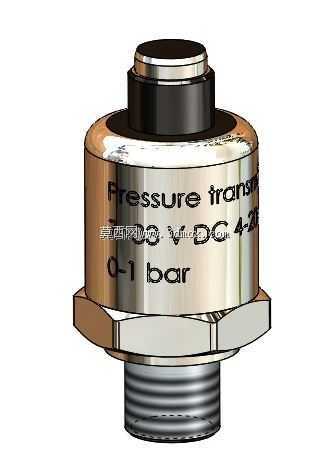

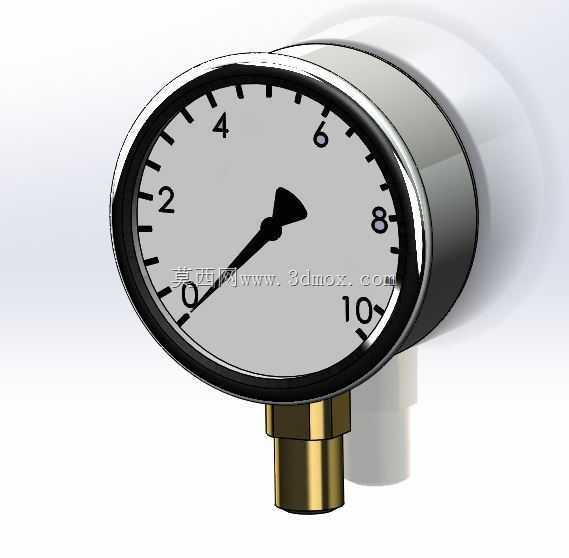

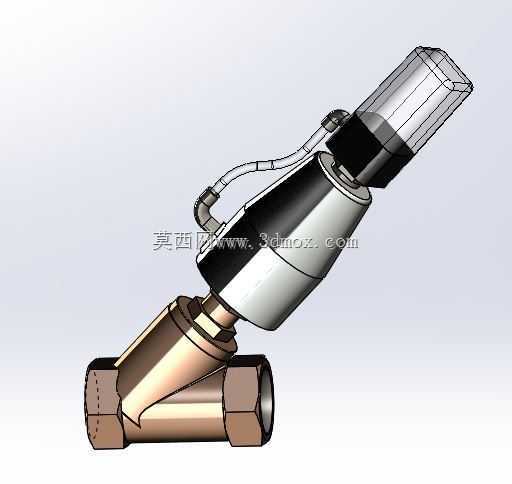

　　结构设计过程中同步校验了开合运动的干涉边界：抱箍完全翻开时，两半壳体的转动角度不会和相邻管道、已安装的压力表或者变送器壳体发生碰撞，铰接销轴的装配间隙控制在合理范围，既保证转动顺滑，又不会因间隙过大导致抱箍对位偏移。锁紧螺栓的末端做了倒角处理，穿入另一侧光孔时可以自动导正，即使现场管路存在小幅的轴向错位，也能顺利穿入锁紧。整套组件除了完成管道对接之外，还可在抱箍预留的接口位置集成压力变送器、温度仪表或者小型控制阀，无需在管道上额外开孔焊接，减少现场动火作业的工序，在防爆要求较高的化工车间、油气辅助管线场景中，能规避焊接带来的安全隐患。模型完整还原了每个零件的装配关系：销轴、螺栓、螺母、密封卡槽、壳体加强筋全部按照实际加工逻辑建模，结构工程师可以直接在此基础上调整通径规格、更改壳体材质适配不同压力等级，选型人员也能通过三维结构直观核对安装空间，提前预判管路排布中的干涉问题。
