十字槽驱动侧通式球形阀芯结构

　　该零件为球阀内部承担通断与换向作用的球形阀芯，整体采用下部球体、上部阀杆连接柱一体化的构型，球体侧向开设贯通圆孔，介质从侧向通道经过时，由球体绕竖直轴线的转角改变孔道与阀体流道的重合面积，从而实现开度调节与截流。上部圆柱段从球顶向上延伸，柱体顶端加工出十字形凹槽，槽口沿两个正交方向贯通，既可以作为装配时旋入或定位的受力结构，也能够在紧凑型执行端中传递扭矩；相比单侧扁位或单一方榫，十字槽在周向上提供四个受力接触面，手动工具或驱动套嵌入后接触分布更均衡，偏载时槽壁局部应力更容易分散。

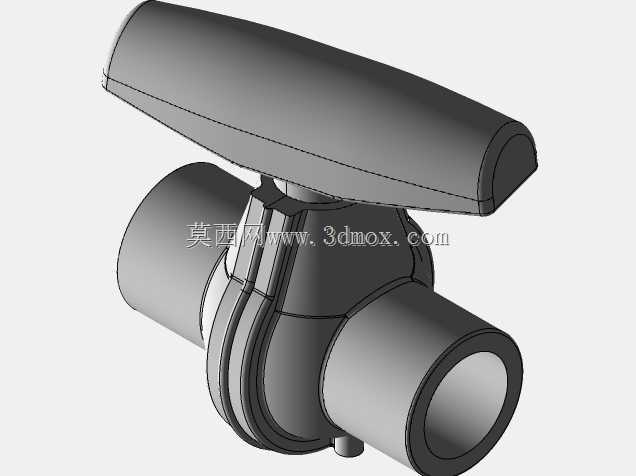

　　从现场使用角度看，这类阀芯常见于小口径仪表管路、实验装置气路、轻型流体分配模块以及空间受限的控制阀组中。阀体内部通常设置两组密封圈或阀座，沿球体侧向孔的轴线包覆球面；阀芯转动时，球面与阀座保持线接触或窄面接触，截断状态下依靠接触面比压封住介质。上部圆柱段穿过阀体上盖或填料区域，外径小于球体轮廓，装配时可从阀体上方落入支撑位，再由压盖、填料或衬套限制其轴向窜动。十字槽顶端不直接承担密封，其主要作用是把外部手钮、微型执行器或工装的转动输入传到球体，因此槽底与柱体交接处需要保留足够壁厚，避免频繁开关时在槽根产生疲劳裂纹。

　　建模时应先确定球体直径与侧向通孔直径的比例。球径决定阀芯与阀座的包覆范围，孔径则影响全开状态下的流通能力；若孔径过大，球壁在孔口周围被削弱，高压工况下容易在孔边形成应力集中，若孔径过小，流道收缩明显，介质通过时会产生额外压降。上部圆柱的外径需要与填料函、导向套或上盖孔相匹配，圆柱轴线应穿过球心，以保证阀芯旋转时球面不发生偏心摆动。侧向通孔轴线与上部圆柱轴线垂直相交，交点宜落在球心位置，这样在不同转角下，孔口相对阀座的位置对称，密封带磨损也更均匀。

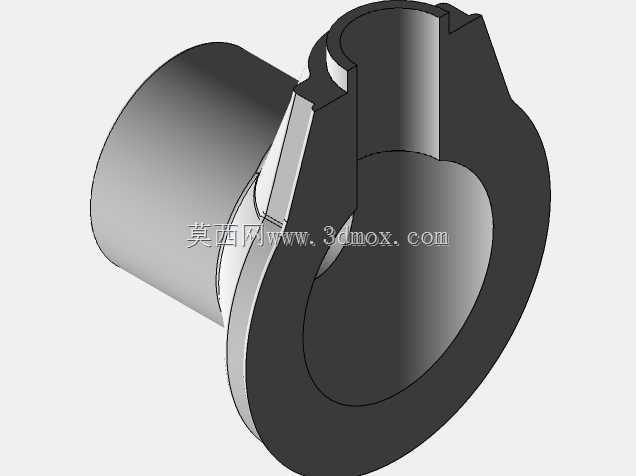

　　外形边界方面，最大轮廓来自下部球体，安装时阀体腔体内径必须大于球径，并预留阀座厚度与装配间隙；上部柱体高度由阀盖厚度、填料层数、驱动件嵌入深度共同决定，柱体过低会导致驱动套无法稳定啮合，过高则增加阀门整体高度。十字槽的宽度要兼顾工具强度和槽壁剩余材料，槽深不宜直接切入圆柱与球体过渡区，槽口外角可根据加工方式保留小倒角，既减少淬火或表面处理时的尖角应力，也便于驱动套快速对中。侧向通孔两端孔口应保持圆滑，若用于高粘度介质或含微小颗粒的流体，孔口锐边可适当倒圆，以降低湍流和颗粒卡滞风险。

　　结构设计上，球体与柱体连成一体可以减少分体装配带来的销钉间隙，适合小尺寸阀门和要求动作灵敏的场合。一体式构型对材料连续性有利，扭矩从顶端十字槽传到球体时不需要经过额外连接件，传动滞后小；但对加工同轴度要求更高，球面精加工、侧向孔加工和顶部槽加工需要统一基准。实际建模中可把球心作为主要基准，先建立竖直旋转轴和侧向流道轴，再生成球体、圆柱和通孔，最后切除十字槽。球面粗糙度、圆度以及通孔与流道的同轴度，是影响密封寿命和操作扭矩的关键；若球面偏心，阀座会出现单侧压紧，转动力矩波动增大，严重时还会造成内漏。

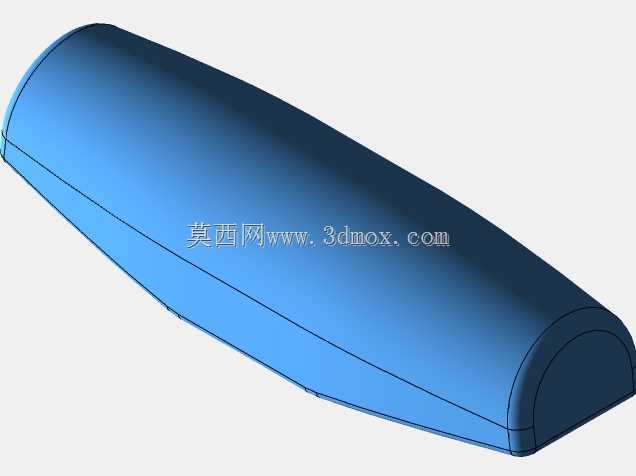

　　在选型与结构校核时，需要同时关注密封比压和操作扭矩。阀座对球面的预紧力越大，截断可靠性越高，但阀芯转动阻力也随之增加，十字槽侧壁承受的扭矩会上升。对于低压、小口径、轻载工况，这种十字槽驱动结构能够简化顶部连接，使手钮或工具直接啮合；若用于较高压力或频繁自动控制场景，则应复核槽壁剪切面、圆柱抗弯截面以及球孔边缘强度，必要时加大柱径、减小槽宽或改用更高强度材料。流道孔方向还应与阀体入口、出口保持明确装配关系，顶部十字槽的其中一条槽向可作为开度指示基准，使装配人员在外部即可判断通孔是否正对管路。
