一体式承重悬挂挂钩曲面结构

　　这类挂钩在车间工位、轻型物料悬挂、工装管线整理、户外临时吊挂以及家用收纳场景里都十分常见，结构看似简单，却直接关系到吊挂状态的可靠性与使用安全。建模时首先要明确受力路径：上端带孔的连接段用于穿入销轴、螺栓或挂绳，将载荷传递到固定支点；下端开放的钩口负责承托被吊物体，钩尖做向内回收的圆弧过渡，避免吊挂物在轻微晃动时沿钩面滑出。整个构件没有尖锐棱边，所有转折均采用连续曲面过渡，这并非单纯为了外观顺滑，而是为了降低应力集中系数——普通直角转折在受拉时会在转角内侧形成明显应力峰值，反复加载后容易萌生裂纹，大圆角曲面可以让载荷沿钩体弧线均匀分散，充分发挥材料的抗弯与抗拉性能。

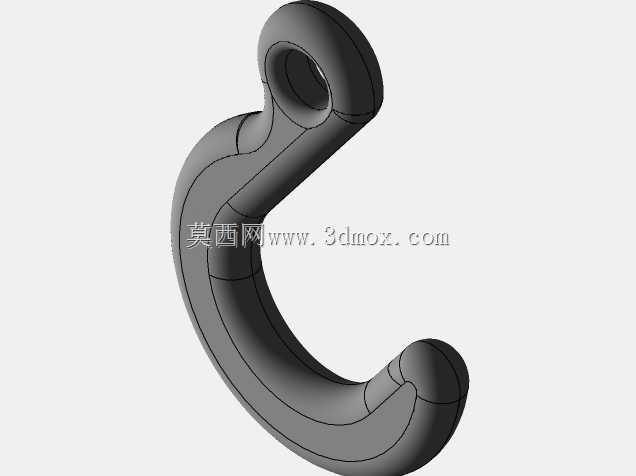

　　从轮廓走向看，钩身采用C形弯曲布局，上端连接孔轴线与钩体主弯曲平面保持垂直，孔位周围做局部加厚处理，因为销轴接触区域属于挤压与剪切复合受力区，孔壁需要足够的承压面积来抵御接触面压溃。钩体截面并非等直径圆棒，而是沿着受力弯矩分布做渐变：靠近上端孔位的直段承受较大拉力，截面尺寸相对饱满；中段弯曲弧区同时承受拉力与弯矩，是整个构件的危险截面，曲面壁厚在此处保持连续厚实；向钩尖延伸时弯矩逐步减小，截面顺势平缓收窄，既控制整体重量，也避免材料冗余。钩尖末端做圆钝封头，没有突出的锋利边缘，一方面防止操作人员取放物件时划伤，另一方面也避免吊挂绳索、线束或软质吊袋被尖角割损。

　　设计过程中需要重点校核几个边界尺寸。上端安装孔的内径决定了可适配的销轴直径，孔中心到钩体内侧承托面的垂直距离决定了有效吊挂深度，深度过小会导致粗径吊绳或带吊环的工件无法完全落入钩底，深度过大则会增加钩体力臂，使相同载荷下弯曲弯矩上升。钩口开口宽度要兼顾取放便利性与防脱能力：开口过宽，物件受侧向摆动时容易脱钩；开口过窄，带吊环的工件又难以快速挂入。钩体内侧圆弧半径需要与常用吊绳、卸扣或吊环的接触半径匹配，接触弧面越贴合，局部压强越低，长期使用时磨损也更均匀。

　　三维建模时适合采用扫掠与放样结合的思路：先绘制钩体中心轨迹线，轨迹线由上端直段、主弯曲圆弧和钩尖回弯段三段连续相切构成，保证曲率变化平缓；再沿轨迹线放置变化截面，控制截面在孔位区、弯弧区和钩尖区的轮廓尺寸，最后与上端带孔的连接凸台做合并。连接孔不宜直接在实体上简单切除，孔口周边要做出沉孔或加厚凸缘，模拟实际锻件或铸件的局部补强形态。钩体表面的分模线或加强筋走线可以沿弯曲方向布置，使纤维方向与受力方向一致，这对锻造或钣金弯制工艺尤其重要；如果采用塑料注塑成型，则还要在背面预留均匀壁厚，避免厚壁区产生缩孔，同时在钩口内侧设置轻微防脱倾角，让挂入后的吊环在自重作用下自然滑向钩底。

　　实际使用中，这类挂钩常固定在工位横梁、墙面支架、设备机架或移动小车上，用来悬挂工具、电缆、气管、轻型工件和收纳袋。安装时上端孔位配合螺栓、卸扣或安全销实现铰接，铰接方式允许挂钩在受力时随载荷方向小幅摆动，减少附加扭矩。若用于振动较大的设备旁，还可在钩口处配合防脱弹片或绑带，防止物件在颠簸中跳出。模型的曲面质量直接影响后续工程出图与工艺分析：连续G2过渡面有利于网格划分，在做有限元静力分析时，危险截面会集中在钩身内侧弯弧处，设计人员可据此调整局部壁厚或更换材料；用于加工时，顺滑曲面也便于数控铣削、锻造模具加工或3D打印成型，减少后续打磨工作量。

　　从安装边界看，挂钩上端孔位的外轮廓宽度决定了安装支座所需的最小间隙，钩体外侧回转半径决定了吊挂后物件与墙面或设备之间的预留空间。布置多件挂钩时，还要保证相邻挂钩的钩口旋转范围互不干涉，取放工件时手部有足够操作空间。整体结构没有复杂装配关系，属于单体承力五金件，但每一处圆弧半径、孔位距离和截面变化都对应明确的受力与使用需求，建模时不能只追求外形相似，必须把载荷传递、接触磨损、安装配合和防脱逻辑一起融入曲面构建中。
