精密手动螺杆式平口工装夹具

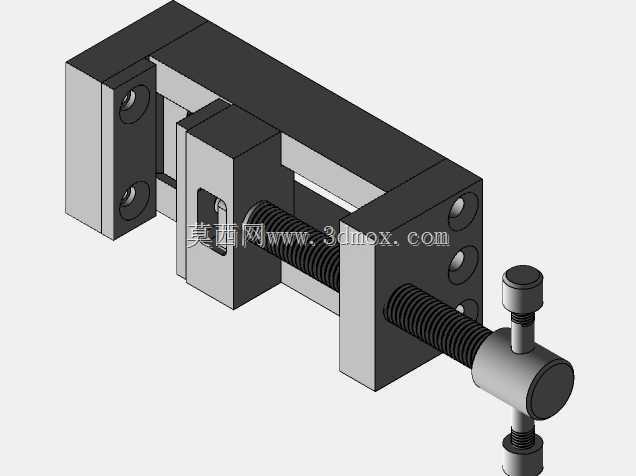

　　这套手动螺杆夹紧机构属于小型精密平口钳类工装，整体采用长条形对称布局，主体由固定钳座、活动钳身、导向支承块、传动丝杆、操作摇柄以及侧向锁紧顶杆几部分构成，结构紧凑，没有多余的外凸构件，在台式钻床、小型铣床、试样打磨工位、检测打表台面上都能直接布置使用，尤其适合小尺寸金属块料、塑料样件、小型传感器壳体、线路板支架这类零件的装夹定位。

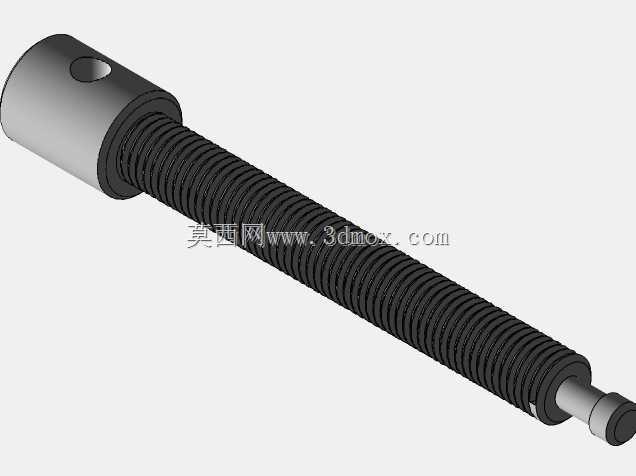

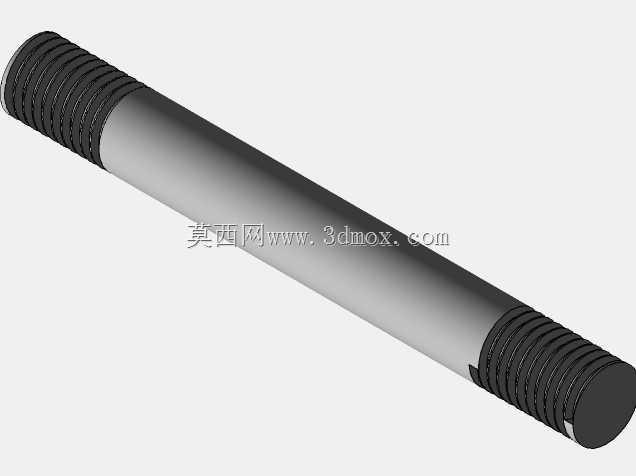

　　从实际使用逻辑来看，工件被放置在固定钳口与活动钳口之间的支承平面上，转动端部的横向丝杆，活动钳身会沿着两根平行导向面做直线进给，逐步贴紧工件侧面；丝杆末端配套的T型转动手柄握持半径适中，单手即可施加足够的拧紧力矩，钳口闭合过程中进给平稳，不会出现偏摆卡滞。机构侧面额外设置的竖向锁紧螺钉，在钳口夹紧工件后可以向下旋紧，抵靠在工作台面或者工装底座上，抵消切削、打磨过程中产生的反向窜动，避免夹紧状态受振动影响出现松脱，这一细节在高频铣削、钻孔工况下对保持装夹刚性作用明显。

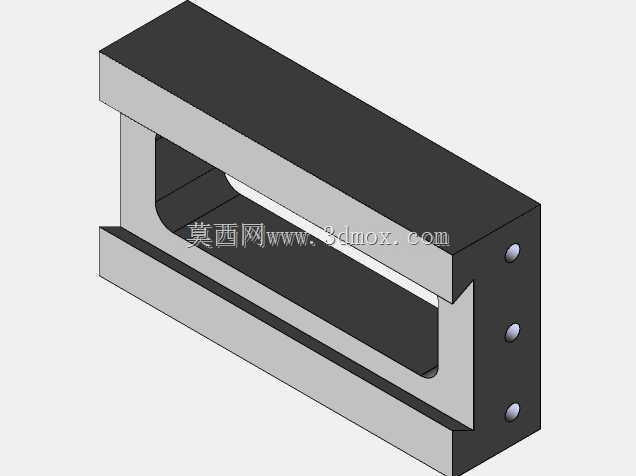

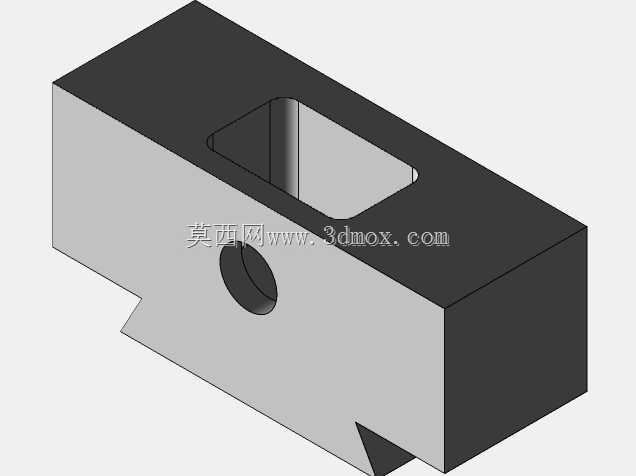

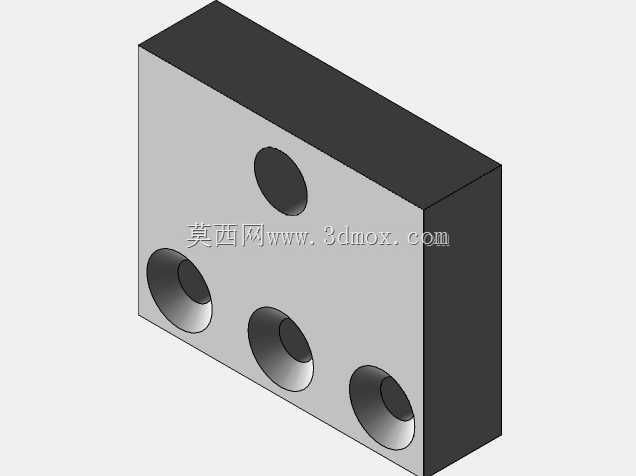

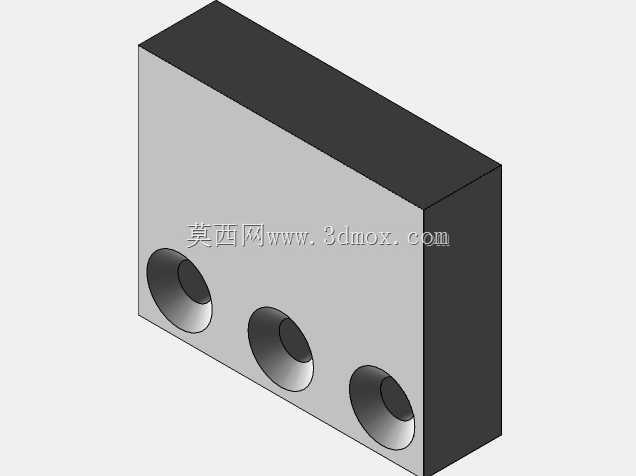

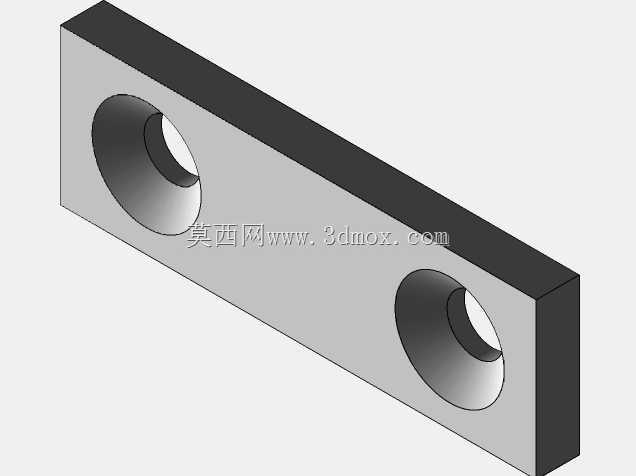

　　设计思路上，整套夹具把传动、导向、承载三个功能模块做了清晰拆分：两端的立式支承块既作为丝杆的径向支撑，也和底部长基座连成封闭框架，承担装夹时的倾覆力矩；活动钳身中部开设的镂空窗口一方面减轻运动部件自重，降低丝杆推动时的惯性阻力，另一方面也方便操作人员观察工件对位情况，清理落入钳体内部的切屑。钳口贴合面做了加厚处理，长期使用磨损后可以单独拆下修磨或者更换垫块，不必整体报废夹具，维护成本更低。所有板件之间通过内六角螺钉锁紧装配，连接孔位在三维结构中全部做了沉头处理，螺钉头部不高出零件外表面，不会干涉工件取放，也避免周边管线、操作人员剐蹭突出件。

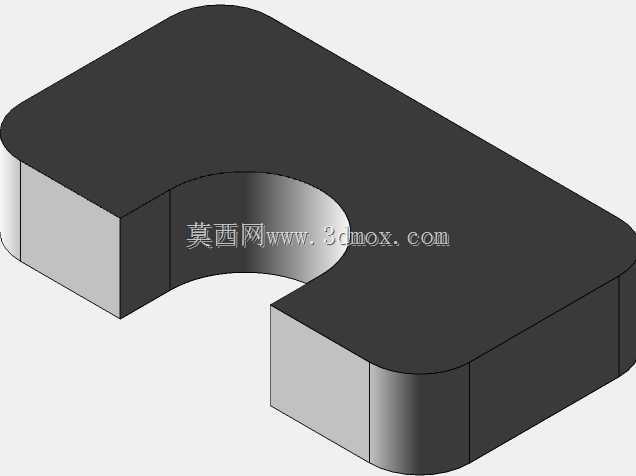

　　安装边界方面，夹具整体长度方向沿丝杆轴线延伸，宽度方向仅覆盖钳身与两端支承块的厚度，占用工作台面面积很小；底部基准面经过平面加工，放置在机床工作台上后可以直接靠平定位槽，也可以通过基座上预留的安装孔用压板或者螺栓固定，适配不同规格的T型槽工作台。钳口的开口行程覆盖常规小型工件的夹持范围，闭合后最小夹持位可以贴紧薄片零件，最大开口能够容纳方块状坯料，钳口高度留出了足够的支承立面，夹持较高工件时也不会出现工件上翘的问题。

　　建模过程中各配合部位的尺寸链都经过梳理：丝杆与支承块之间预留转动间隙，活动钳身与导向面之间采用小间隙滑动配合，既保证运动顺滑，又把侧向旷动量控制在极小范围；摇柄与丝杆端头采用插接配合，手柄两端的挡边可以防止操作时滑脱。这类工装在单件小批量加工、实验室样件试制、教学实训场景中实用性很强，结构简单可靠，不需要外接动力源，纯机械传动的形式也几乎不存在维护故障，三维结构完整还原了装配关系与运动逻辑，可直接用于工装方案校核、工位布局设计以及非标夹具改型参考。
