可定制移动式精密气动夹紧定位机构

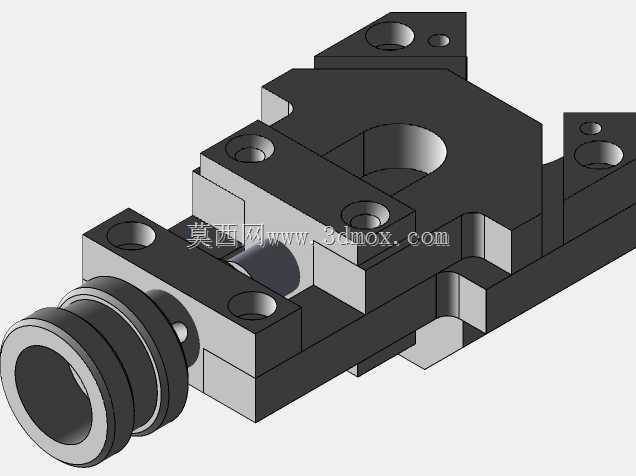

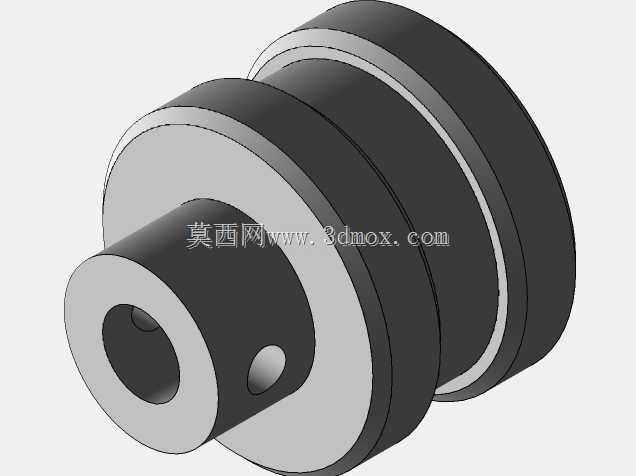

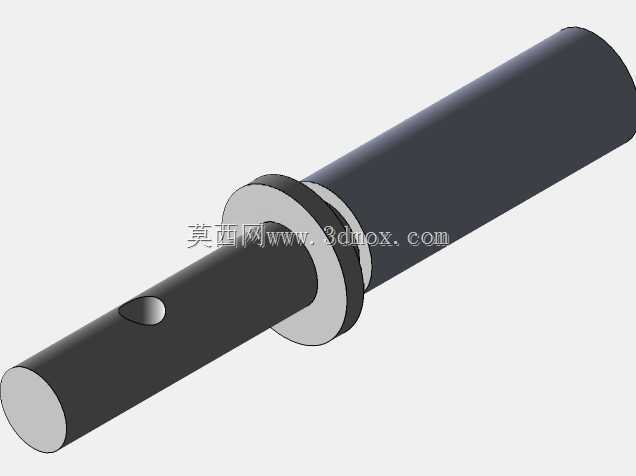

　　在自动化产线的工装夹具设计环节里，这类小型可移动夹紧单元往往承担着工位间工件快速转接、定位锁止的核心作用，很多3C装配线、小型五金件检测工位、仪表壳体加工工位都会用到同类型结构。从结构布局来看，整套机构把执行端、导向段、安装基体整合在同一个紧凑块体上，前端的阶梯轴套接口是标准快换对接位，现场可以直接对接车间现有气源管路的快插接头，不需要额外加工转接法兰，管路接入之后内部气路直接连通驱动腔，省去了外接气管沿夹具外侧走线的麻烦，也避免了工位往复移动过程中气管剐蹭、弯折磨损的问题。

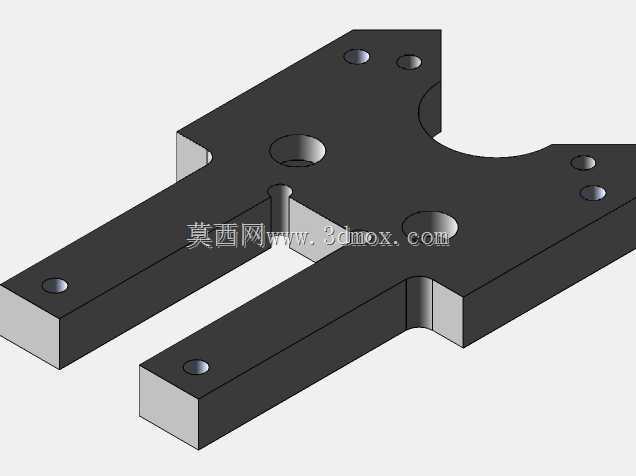

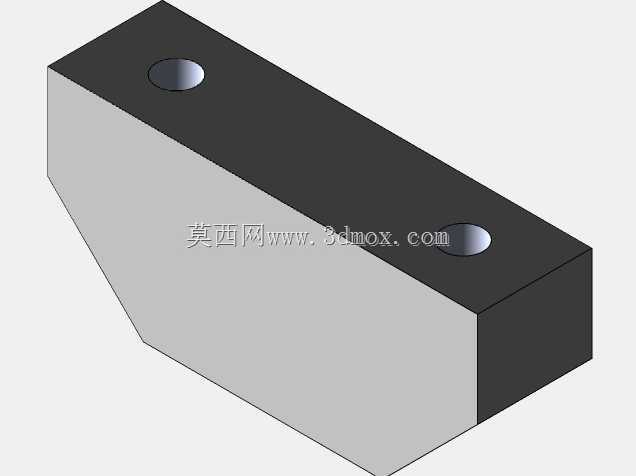

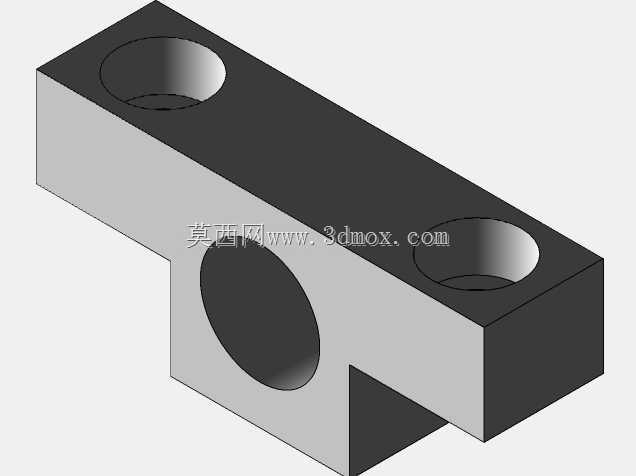

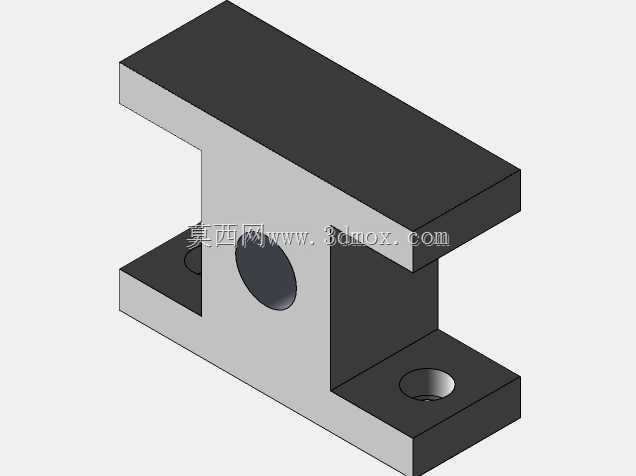

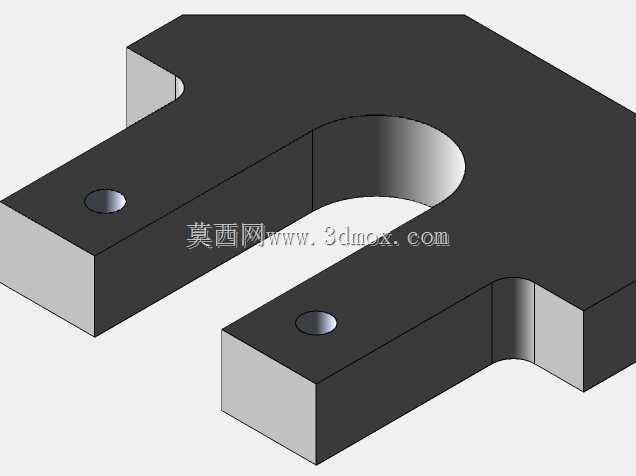

　　基体部分采用分层堆叠的块式设计，所有安装孔位都做了沉头处理，装配时内六角螺丝从顶面沉入，不会在夹具工作表面留下凸起干涉点，周边排布的多个通孔是安装固定位，既可以直接锁在直线滑台的移动滑座上，跟着滑台做横向进给，也可以倒装在工位上方的安装立板上，对下方输送线上过来的工件做下压夹紧。中间开设的大直径通孔是避让位，当工件被夹紧之后，检测探头、定位销或者加工刀具可以直接从这个孔位穿过，对工件的中心区域做检测、钻孔或者装配作业，不需要额外在夹具旁边预留操作空间，大幅压缩了整个工位的占地尺寸。

　　设计这套结构的时候，首先要考虑的是移动工况下的刚性问题，因为夹具跟着滑台反复启停，普通薄壁焊接件很容易在长期冲击下出现形变，导致夹紧定位精度偏移，所以主体承力部分全部采用整块钢材铣削成型，各个拼接面的配合公差控制在0.02毫米以内，装配之后整体没有多余的晃动间隙。侧面预留的窄槽是行程限位槽，内部的驱动滑块在槽内做直线往复运动，槽的两端可以加装硬限位螺钉，调整滑块的伸出和缩回行程，适配不同厚度的被夹紧工件，不需要更换整套夹具，只需要调整限位螺钉的锁止位置，就能兼容3到25毫米厚度区间的工件装夹需求。

　　从安装边界尺寸来看，整套机构的长宽高都控制在120毫米以内，属于微型工装单元，不会占用工位过多布局空间，前端对接轴的外径采用行业通用的16毫米标准规格，和市面上主流的精密滑台、旋转工位的对接接口完全匹配，设计人员在做整线布局的时候，不需要重新修改周边设备的接口尺寸，直接把该单元嵌入现有工位即可。基体四周的安装孔孔距按照标准工业铝型材的孔间距设计，既可以锁在钢制安装板上，也可以直接通过T型螺栓固定在40系列铝型材工作台面上，现场改装的时候不需要二次打孔，适配性很强。

　　实际使用场景中，这类夹紧机构常布置在多工位回转台的各个工位上，回转台带着夹具依次经过上料位、检测位、装配位、下料位，夹具在到达上料位时滑块缩回，工人或者机械手把待加工工件放入定位槽，工位转到加工区域时气路通气，驱动滑块伸出把工件侧面顶紧，全程不需要人工手动锁螺丝，单次夹紧动作耗时不到0.5秒，比传统手动螺旋夹具的装夹效率提升十倍以上。针对部分需要频繁换型的小批量生产线，该结构的夹紧触块可以快速更换，不同外形的工件只需要更换对应轮廓的触块，几分钟就能完成换型，不需要重新加工整套夹具基体，大幅降低了多品种小批量生产的工装制造成本。

　　结构建模过程中，所有配合面都按照实际装配公差做了间隙预留，运动部件和固定基体之间预留了0.01到0.03毫米的滑动间隙，既不会因为间隙过大出现夹紧晃动，也不会因为间隙过小在车间温度变化时出现热胀卡死的问题。内部气路的流道做了圆滑过渡，没有直角拐点，压缩空气通过的时候不会产生明显的压损，保证夹紧力输出稳定，在0.5兆帕的常规车间气源压力下，输出的夹紧力可以达到800牛，足够应对绝大多数小型五金件、塑胶件的装夹需求，不会出现加工过程中工件移位的情况。
