异形循环冷却水管路弯管布局结构

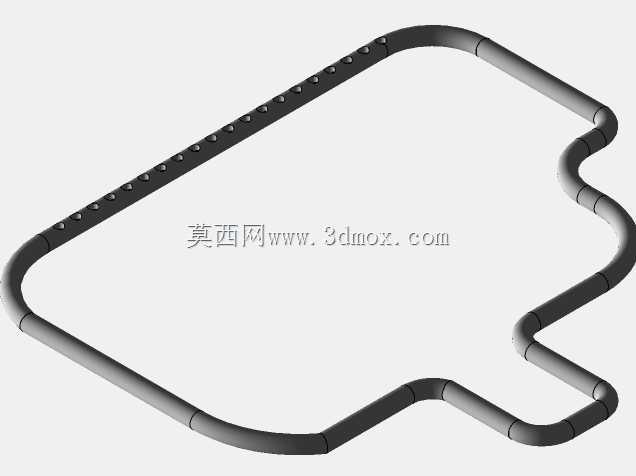

　　这套异形循环水管路结构主要面向工业冷却回路的空间布管需求，常见于液压站周边冷却、工艺设备夹套供水、机组外围热交换管路以及紧凑型设备内部的水循环通道设计。管线并非采用规则矩形或简单直线排布，而是依据设备外轮廓、检修通道和接口位置进行连续弯折，整体形成带多处直角过渡、局部错位避让和端部短接段的闭环走向。从结构形态看，管路主体由多段圆管通过弯头衔接而成，弯折处保持圆滑过渡，能够减少循环水在转向过程中的局部阻力，也避免直角尖角造成的滞流区。长直段上均匀布置的点状结构可理解为管夹定位点、焊接定位标记或支架安装参考位，用于在实际装配时将管路固定在机架、墙板或设备基座上，防止水泵启停、流体脉动和热胀冷缩引起管路晃动。

　　做这类管路三维布局时，首先要处理的不是单根管子的直径，而是整条回路在有限空间内的边界关系。管线外侧不能与运动部件、电气柜体、检修门和操作面发生干涉，内侧又要预留保温层、管夹、扳手空间以及后期维护拆卸余量。模型中多处弯折并非单纯为了造型，而是为了绕开设备突出结构：一侧管路沿长边平直延伸，适合布置成主要回水或供水干管；另一侧通过连续小半径弯头形成凹凸轮廓，用来贴合设备壳体或避让相邻组件；两端较短的管段则承担接口转换作用，便于与泵出口、阀组、换热器接口或软管接头对接。

　　在功能特性上，循环水管路需要保证流道连续、坡度合理、固定可靠。闭式循环系统中，空气积存会降低换热效率并产生气蚀风险，因此布管时高点应考虑排气位置，低点应考虑排污或泄放可能。该模型的闭环轮廓能够直观展示管线抬升、下降和转向关系，结构工程师可在此基础上复核管路是否存在局部高点、反坡段或不必要的连续弯折。对于焊接钢管或不锈钢管，弯头数量越多，预制和现场拼装的累计误差越需要控制；三维状态下提前确定每段直管长度、弯头角度、转角方向和端点坐标，可以显著减少现场修磨、强行对口和支架补焊。

　　外形尺寸与安装边界方面，这类管路通常按设备包络面进行外扩布置。圆管中心线应与设备外壁保持至少一个管外径以上的净距，若需要包覆保温棉，则还要增加保温厚度和防护层空间。弯折段的曲率半径不能只按视觉效果确定，需结合管径、壁厚、材料和弯曲工艺选择；采用标准弯头时，模型应保留弯头本体长度和对接焊缝位置，采用弯管工艺时，则要检查弯曲段外侧减薄、内侧起皱以及夹具夹持长度。管夹支撑点不宜集中在弯头附近，也不宜跨度过大，水平长管段可按管径和介质重量设置等距支撑，竖直段应在弯头前后设置承重或导向支架，使管路重量传递到机架而不是全部由设备接口承担。

　　从建模思路看，该结构适合采用中心线扫掠方式建立主体，再按工艺拆分直管、弯头、接口段和支架附件。中心线是整个模型的核心，它决定水流方向、干涉边界和加工长度；在三维软件中应先完成空间路径校核，确认与周边设备的最小间隙后再赋予管道外径和壁厚。对于需要出加工图的场景，还应在管段上标注分段编号、焊缝位置、端面形式和连接方向，使预制件到场后能够按顺序拼装。若回路中需接入阀门、流量计、温度传感器或过滤装置，模型的直段部分应预留足够安装长度，避免把附件强行布置在弯头紧后位置，造成流态不稳和维护困难。

　　实际工程里，循环水管网的价值不只在于把水从一端送到另一端，还在于通过合理走向控制压降、振动、热位移和检修可达性。该异形管路把贴边布置、轮廓避让、多点固定和闭环循环集中在一个结构中，可作为设备冷却系统外围管线设计、管廊空间校核以及焊接管路预制的参考样例。设计人员在复用类似结构时，应结合流量确定管径，结合泵扬程核算沿程阻力，结合现场接口调整端部坐标，并在支架与管路之间保留必要的滑移或补偿余量，使整套水循环系统在长期运行中保持稳定。
