传感器铰接安装支撑座结构设计

　　该支撑件主要面向工业现场传感器的姿态固定与位置转接场景，常见于自动化产线检测工位、设备外围感应单元安装、工装夹具定位模块以及小型执行机构的连接部位。实际使用中，传感器往往不能直接固定在机架平面上，一方面需要避开运动件的干涉区域，另一方面还要根据被测对象的位置调整检测高度、角度和伸出距离，因此这类带铰接与夹持特征的支架承担了机械接口转换的作用。它既可以作为接近开关、光电传感器或限位检测元件的承载件，也可用于轻载连杆、导向拨叉、张紧组件等部位，在不改变主机主体结构的前提下提供可靠的安装基准。

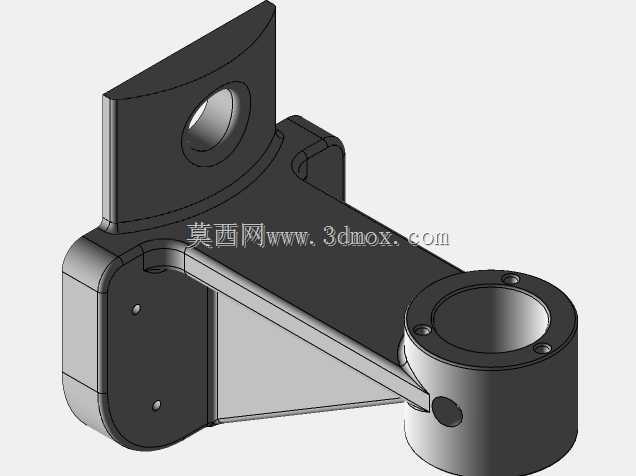

　　从结构功能上看，零件一端采用带通孔的立式耳板，孔位可穿过销轴或螺钉，形成回转或铰接连接，使支架在装配时具有一定角度补偿能力；另一端设置圆筒形夹持座，内孔用于容纳杆状传感器、导杆或轴类件，端部预留紧固螺钉孔，通过侧向锁紧实现圆周方向和轴向位置的固定。中部主体采用弯折式承载轮廓，并辅以斜向加强筋，将立板与圆筒座连接成整体。这样的布置不是单纯追求外观，而是针对支架受力路径进行的结构处理：铰接端承受摆动和拉压载荷，夹持端承受传感器自重、碰撞力以及线缆拖拽带来的附加弯矩，加强筋可以明显降低薄壁区域的变形，避免检测位置在设备振动过程中发生漂移。

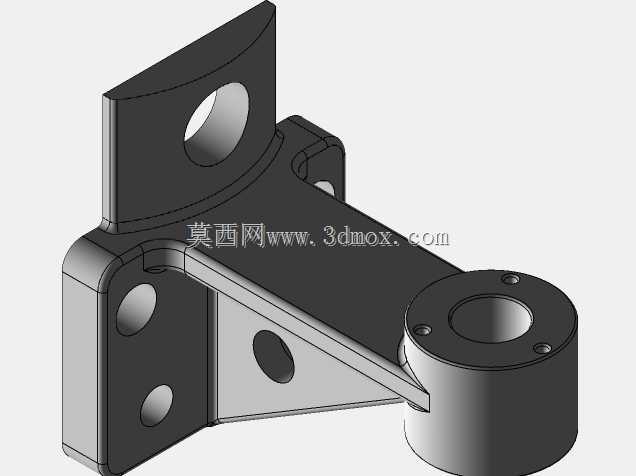

　　设计思路上，该件更强调安装适应性与结构刚度的平衡。立板顶部采用弧形轮廓，既减少尖角处应力集中，也为销轴装配和工具操作留出空间；圆筒座外壁较厚，端部均布锁紧孔，能够在夹紧杆状件时提供均匀接触压力；底板与侧板过渡处设置圆角，使铸件或机加工件在载荷反复作用下不易产生裂纹。侧面两个小孔可用于辅助定位、限位螺钉安装或附加挡板固定，使同一支架能够适配不同的检测元件。对于需要频繁调整传感器位置的工位，圆筒夹持结构比完全固定式支座更便于维护；对于空间受限的设备内部，弯折立板又能让检测端越过护板、型材或焊缝，到达目标检测面。

　　外形与安装边界方面，模型整体由立式铰接板、水平承载臂和圆筒夹持座三部分组成，占用空间呈折线形分布。立板孔中心高度决定了支架相对安装基面的摆动中心，圆筒座轴线与立板孔之间存在固定中心距，这一尺寸直接影响传感器检测端的伸出位置。装配时需重点核对圆筒内孔与被测杆径的配合范围、锁紧螺钉是否与周边线缆或护罩干涉、立板销轴装入后支架摆动极限是否会碰到机架。若用于运动设备，还应确认支架在最低、最高及极限偏转姿态下，传感器端部与运动工件之间保留安全间隙；若用于固定检测工位，则应保证夹持座轴线与被测面方向一致，避免因偏角过大造成检测信号不稳定。

　　建模时可按实体零件方式处理，先建立立板、圆筒座和中间连接臂的基本体，再完成孔位、加强筋、圆角和锁紧孔细节。壁厚过渡应保持连续，尤其是筋板与圆筒相交区域，不宜出现突变截面；铰接孔和夹持内孔属于功能尺寸，应在工程图中明确配合公差与表面要求。该结构整体承载属于轻载支撑范畴，适合检测元件和辅助机构使用，不宜直接作为主传力吊点或重载转轴。通过合理选择孔位高度、夹持直径和安装方向，该支架能够在多种设备布局中完成传感器固定、角度调节和位置转接。
