开口式三孔定位轮缘挡片法兰结构

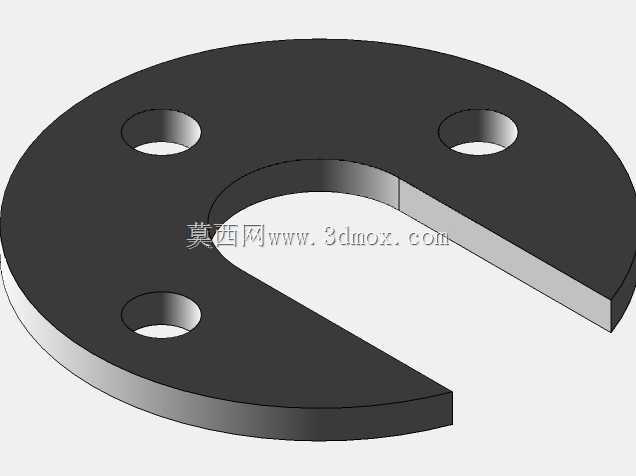

　　该零件属于薄盘类限位与定位构件，整体采用近似圆盘的平板结构，在一侧开设径向开口槽，使零件能够从侧向卡入轴颈、杆体或装配工位，而不必沿轴向全程套装。这种开口形式在检修空间受限、轴端已有其他部件或需要快速拆装的场合很常见，尤其适合传感器安装支架、小型仪器夹具、轻工输送机构、实验台工装以及检测设备中的位置约束环节。零件本体厚度均匀，盘面平整，三个贯通孔沿圆周方向分布，孔位避开开口槽的应力集中区域，用于穿入螺钉、销轴或定位柱，将挡片固定在基座、支架或配对法兰面上。孔边缘在模型中表现为直壁通孔，加工时可通过冲孔、激光切割或铣削完成，批量生产时板材利用率较高，单件试制也便于快速修改孔距和开口宽度。从功能上看，该构件并不承担大扭矩传递，

　　而是侧重轴向限位、周向定位和安装面贴合。开口槽的宽度需要与被卡入轴径或杆件尺寸保持合理间隙：间隙过小会造成装配卡滞，表面镀层或毛刺还会进一步压缩有效通过空间；间隙过大则会使零件在锁紧后出现径向窜动，影响定位重复性。三个安装孔的分布并非简单均布，而是结合开口后的剩余材料区域进行布置，使螺钉压紧力尽量覆盖盘面接触区，避免单侧压紧导致垫片翘曲。盘面外侧圆弧保持连续，能够在紧凑空间内减少与相邻零件的棱角干涉；开口末端形成平直截断边，便于从侧面推入装配位置。设计这类零件时，首先要确认被穿过结构的最大外径，再确定开口槽宽度；其次根据固定螺钉规格确定孔径，并校核孔边到外圆、孔边到开口槽的最小壁厚。若采用普通碳钢板材，表面可做发黑或镀锌处理，

　　以提高防锈能力；若用于检测仪器或有防腐要求的环境，也可选用不锈钢或铝合金。板厚选择与压紧跨度直接相关，太薄会在螺钉锁紧时产生凹陷，太厚则增加外形占用并削弱开口卡装的便利性。模型中各面过渡简洁，没有复杂曲面，适合在三维软件中通过草图拉伸、切除和阵列思路完成。建模时应优先锁定外圆中心、开口槽对称中心线和三个孔的相对位置，保证后续工程图中尺寸标注能够反映装配基准。实际装配中，该挡片通常贴靠在基准平面上，开口槽骑跨目标轴件，随后通过三处紧固件压紧；当设备运行产生轻微振动时，三孔布局比单孔或双孔结构更能抑制转动趋势。若配对件表面平面度较差，薄盘件还能在一定程度上补偿贴合误差，但不能替代调整垫片的功能。

　　对于需要频繁更换传感器或调整检测位置的工位，这种开口轮缘挡片可以减少拆卸轴端零件的工作量，维护人员只需松开邻近紧固件，侧向取出或装入即可完成更换。结构上没有薄弱的悬臂爪，整体刚性较好，搬运和安装过程中不易变形；外圆轮廓也不会像尖角支架那样划伤线缆或操作人员。在自动化生产线中，它可作为轴用挡靠板、支架连接板、传感器间隙保持片或小型法兰压紧片使用；在仪器仪表领域，则常用于固定检测端相对旋转件的距离，保证感应面与目标轮缘之间维持稳定间隙。设计评审时需要重点检查开口槽根部是否存在尖角导致的应力集中，必要时在槽根设置小圆弧；同时核对三个孔与开口槽之间是否留有足够材料，防止锁紧时孔口变形。通过控制平面度、孔位公差和槽宽公差，该零件能够在低成本板材加工条件下获得稳定、可靠的定位效果。
